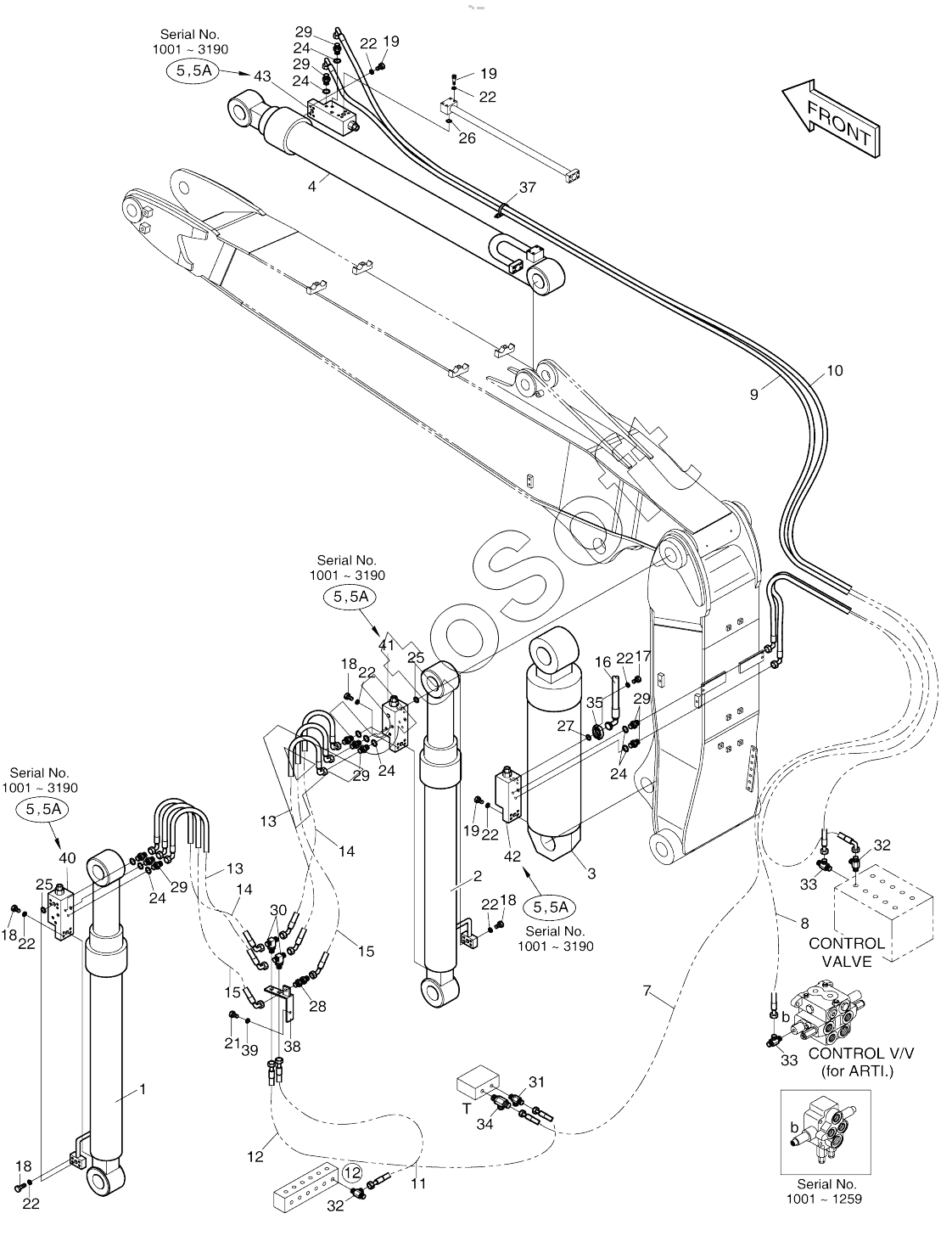

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). LOCK VALVE PIPING-ARTI.BOOM
400-00624
400-00624
400-00624
420212-13645
420212-13645
420212-13645
1
2
3
4
5
5
5
5
5A
5A
5A
5A
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
18
18
18
19
19
19
21
22
22
22
22
22
22
22
22
24
24
24
24
24
25
25
26
27
28
29
29
29
29
29
30
31
32
32
33
33
34
35
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00624 | 4***4 | LOCK VALVE PIPING | |
| 420212-13645 | 4***5 | PIPING,FRONT, LOCK VALVE, ARTI | |
| 1 | 4***0 | CYLINDER;BOOM(L.H) | |
| 10 | 2***3 | HOSE | |
| 11 | 2***7 | HOSE | |
| 12 | 2***8 | HOSE | |
| 13 | 2***8 | HOSE | |
| 14 | 2***6 | Hose | |
| 15 | 2***6 | HOSE | |
| 16 | 2***7 | HOSE PF3/4-630L | |
| 17 | S***6 | BOLT M10X1.5X35 | |
| 18 | S***6 | BOLT M10X1.5X50 | |
| 19 | S***6 | Bolt | |
| 2 | 4***1 | CYLINDER;BOOM(R.H) | |
| 21 | S***3 | BOLT M12X1.75X80 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 24 | S***1 | O-RING | |
| 25 | S***1 | O-RING | |
| 26 | S***1 | O-ring | |
| 27 | 2***2 | O-RING | |
| 28 | 1***0 | ADAPTER PF1/4-PF1/4 | |
| 29 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 3 | 4***4 | CYLINDER;ARTIBOOM | |
| 30 | 1***8 | TEE | |
| 31 | 2***6 | TEE | |
| 32 | 2***1 | TEE PFO3/8-PF3/8-PF1/4 | |
| 33 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 34 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 35 | 2***0 | FLANGE;SPLIT | |
| 37 | 2***2 | CLIP;BAND | |
| 38 | 1***4 | BRACKET | |
| 39 | S***3 | WASHER;SPRING M10 | |
| 4 | 4***2 | CYLINDER;ARM | |
| 40 | 4***5 | VALVE,LOCK | |
| 41 | 4***7 | VALVE,LOCK | |
| 42 | 4***7 | VALVE,LOCK | |
| 43 | 4***4 | VALVE,LOCK | |
| 5 | 4***A | VALVE;LOCK | |
| 5A | K***8 | SEAL KIT | |
| 7 | D***4 | HOSE | |
| 8 | 2***6 | Hose | |
| 9 | 2***4 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
