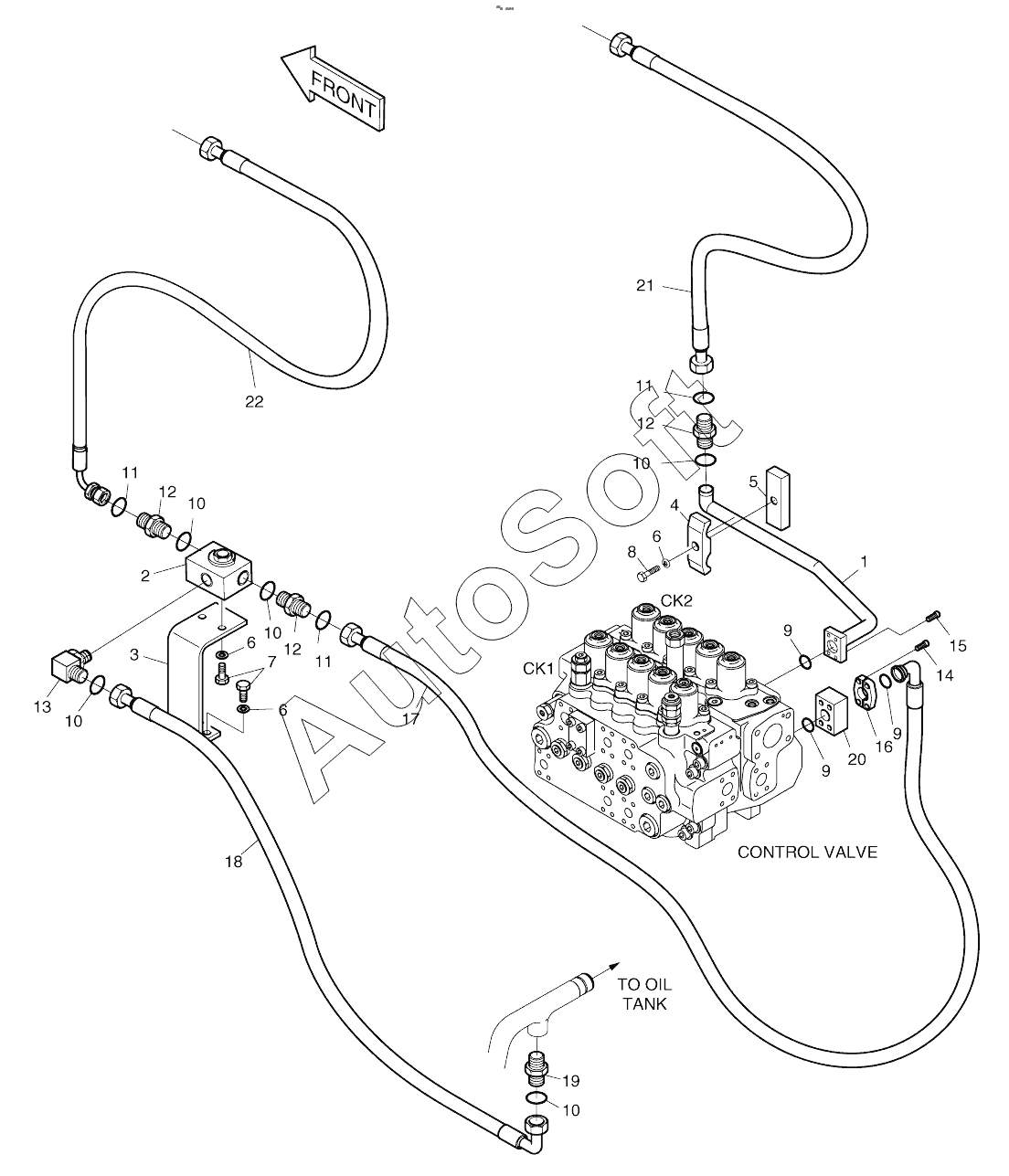

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). MAIN PIPING-ONE AND TWO WAY (ARTI.BOOM)
11
11
11
22
21
20
19
18
17
16
15
14
13
12
12
12
10
10
10
10
10
9
9
9
8
7
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00625 | 4***5 | MAIN PIPING | |
| 1 | 1***8 | Pipe | |
| 2 | 2***A | VALVE;SWITCH | |
| 3 | 1***2 | BRACKET | |
| 4 | 2***5 | Clamp | |
| 5 | 1***8 | Seat, screw | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | S***3 | BOLT M12X1.75X30 | |
| 8 | S***3 | BOLT M12X1.75X65 | |
| 9 | 2***9 | O-RING | |
| 10 | S***1 | O-RING | |
| 11 | S***1 | O-RING | |
| 12 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 13 | 2***3 | ELBOW | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X70 | |
| 15 | S***6 | BOLT M10X1.5X35 | |
| 16 | 2***3 | Flange | |
| 17 | 2***2 | Hose | |
| 18 | 2***9 | HOSE | |
| 19 | 2***6 | TEE | |
| 20 | 2***4 | Block, spacer | |
| 21 | D***5 | HOSE | |
| 22 | D***8 | HOSE |
