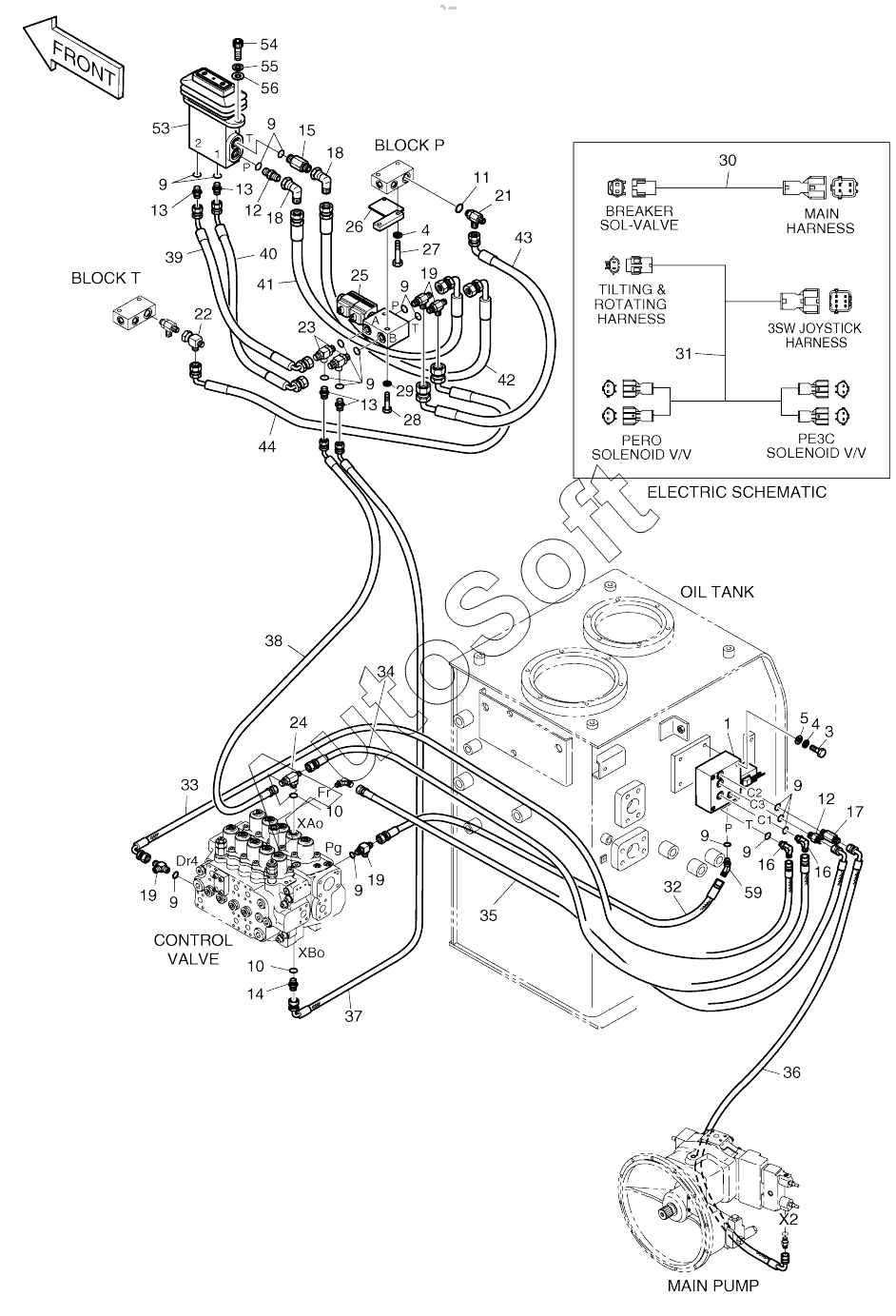

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). PILOT PIPING-PE3C
1
3
4
4
5
9
9
9
9
9
9
9
9
9
10
10
11
12
12
13
13
13
14
15
16
16
17
18
18
19
19
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
53
54
55
56
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1004144F2 | K***2 | PILOT PIPING-PE3C/PERO | |
| K1004144F2A | K***A | PILOT PIPING-PE3C/PERO | |
| 1 | 4***B | VALVE;PACKAGE | |
| 3 | S***3 | BOLT M10X1.5X70 | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | WASHER;PLAIN | |
| 9 | S***1 | O-RING | |
| 10 | S***1 | O-RING | |
| 11 | S***1 | O-RING | |
| 12 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 13 | 2***9 | Adapter | |
| 14 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 15 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 16 | 2***4 | ELBOW | |
| 17 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 18 | 1***9 | Elbow | |
| 19 | 2***1 | TEE PFO1/4-2PF1/4 | |
| 21 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 22 | 1***3 | TEE;UNION | |
| 23 | K***4 | Tee, shuttle | |
| 24 | K***3 | Tee, shuttle | |
| 25 | K***7 | Valve, solenoid | |
| 26 | K***4 | Bracket | |
| 27 | S***6 | BOLT | |
| 28 | S***6 | Bolt | |
| 29 | S***3 | WASHER;SPRING | |
| 30 | 5***0 | Harness, breaker | |
| 31 | K***8 | Harness | |
| 32 | 2***0 | HOSE | |
| 33 | 2***1 | HOSE PF1/4-1750L | |
| 34 | D***4 | HOSE | |
| 35 | 2***8 | HOSE PF1/4-1300L | |
| 36 | 2***7 | HOSE PF1/4-1200L | |
| 37 | D***7 | Hose | |
| 37 | D***9 | HOSE | |
| 38 | D***7 | Hose | |
| 38 | D***4 | Hose | |
| 39 | D***2 | Hose | |
| 40 | D***2 | Hose | |
| 41 | D***6 | Hose | |
| 42 | D***6 | Hose | |
| 43 | D***3 | Hose | |
| 44 | D***4 | Hose | |
| 53 | 4***7 | VALVE;PEDAL | |
| 54 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 55 | S***1 | WASHER;SPRING | |
| 56 | S***3 | WASHER;PLAIN | |
| 59 | 2***1 | Elbow |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
