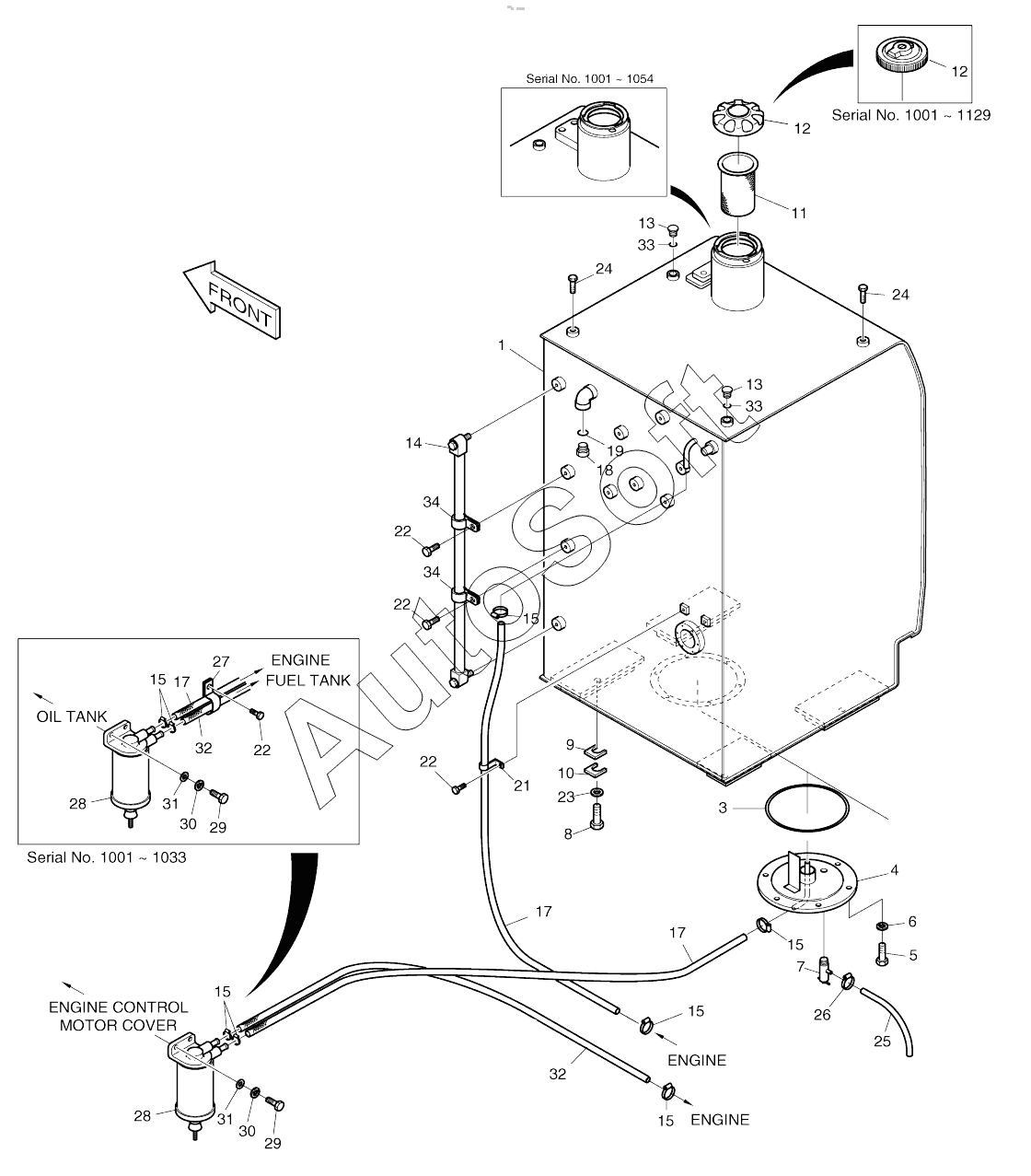

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). FUEL TANK
25
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
18
19
21
22
22
22
22
22
22
22
22
23
24
24
14
26
27
28
28
28
28
29
29
30
30
31
31
32
32
33
33
34
34
9
450103-00170
1
1
1
3
4
5
6
7
8
470-00155
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 450103-00170 | 4***0 | TANK ASSY,FUEL | |
| 470-00155 | 4***5 | FUEL TANK ASSY | |
| 1 | 4***4 | TANK, FUEL | |
| 1 | 4***A | TANK, FUEL | |
| 1 | 4***B | TANK, FUEL | |
| 3 | S***0 | O-RING | |
| 4 | 2***B | Cover | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 2***1 | Cock | |
| 8 | S***6 | BOLT M16X2.0X35 | |
| 9 | 2***3 | SHIM D20X0.8T | |
| 10 | 2***4 | SHIM D20X1.6T | |
| 11 | 2***6 | FILTER;FUEL | |
| 11 | 4***5 | FILTER;FUEL | |
| 12 | 1***6 | Cap, fuel | |
| 12 | 1***A | CAP;FUEL | |
| 12 | 1***8 | CAP;FUEL | |
| 12 | 2***8 | CAP;FUEL | |
| 12 | K***6 | Cap, fuel | |
| 13 | 2***1 | PLUG | |
| 14 | 1***1 | Gauge, level | |
| 15 | S***6 | CLAMP;HOSE | |
| 15 | S***2 | CLAMP;HOSE | |
| 17 | 2***6 | HOSE;FUEL 3500L | |
| 18 | 2***7 | PLUG PF1/2 | |
| 19 | S***1 | O-RING | |
| 21 | 1***2 | CLIP D14/M8 | |
| 22 | 1***6 | BOLT M8X1.25X12 | |
| 22 | 1***6 | BOLT M8X1.25X12 | |
| 23 | 2***A | WASHER;HARD | |
| 24 | S***3 | BOLT M12X1.75X16 | |
| 25 | 2***9 | Hose, vinyl | |
| 26 | S***6 | CLAMP;HOSE | |
| 27 | 1***4 | CLIP D26/M8 | |
| 28 | 4***2 | SEPERATOR;WATER | |
| 28 | 4***A | SEPERATOR;WATER | |
| 29 | S***3 | Bolt | |
| 30 | S***3 | WASHER;SPRING M6 | |
| 31 | 2***2 | WASHER | |
| 32 | 2***5 | HOSE;FUEL 2100L | |
| 33 | S***1 | O-RING | |
| 34 | D***1 | Clip |
