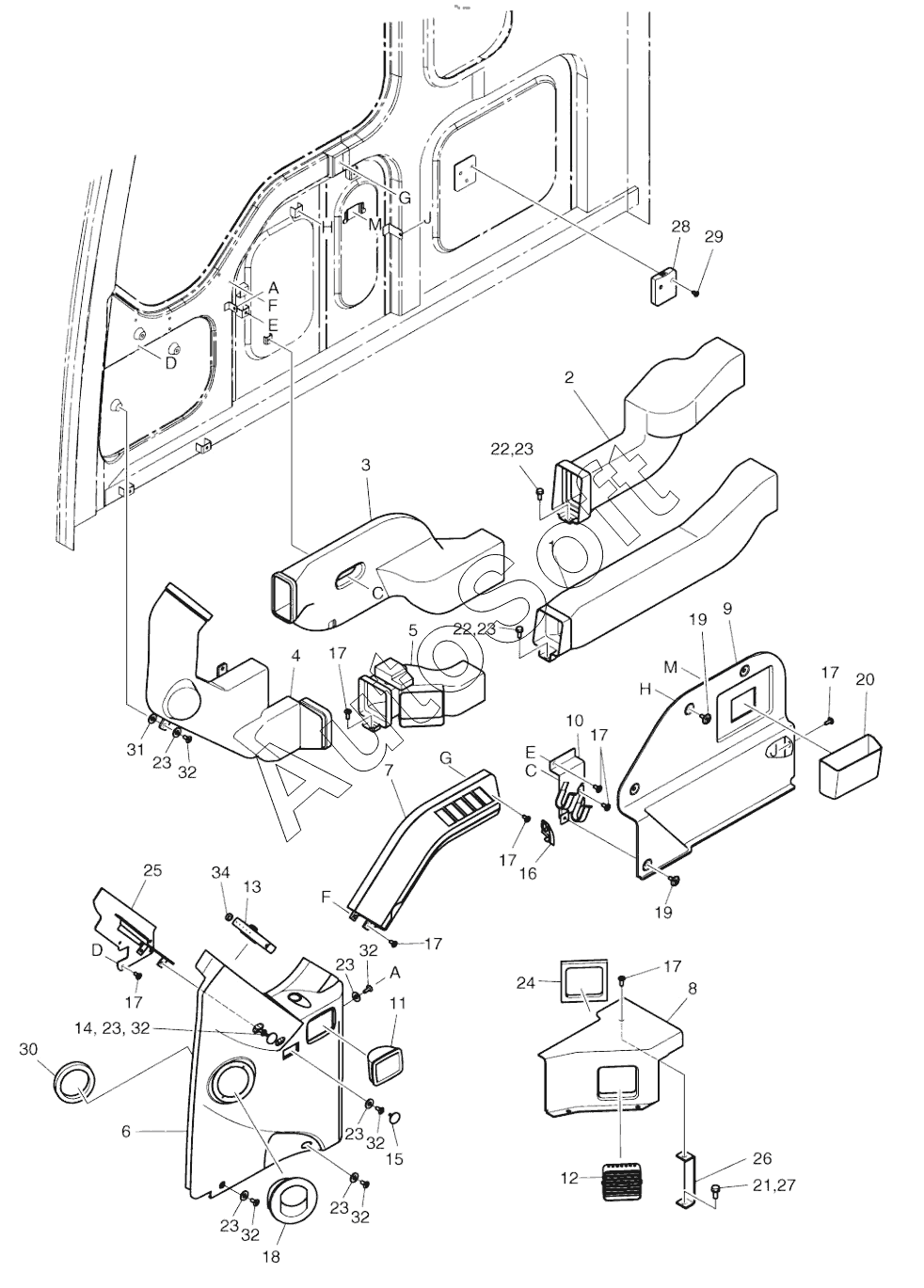

Каталог запасных частей к технике: Doosan SOLAR 180W-V (2017). DUCT COVER ASSY
621-01885C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
17
17
18
19
19
20
21
22
22
23
23
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
32
32
32
32
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 621-01885C | 6***C | DUCT & DUCT COVER ASS'Y | |
| 1 | 2***7 | DUCT;FOOT REAR | |
| 2 | 2***5 | DUCT;FACE REAR | |
| 3 | 2***5 | DUCT;FACE REAR | |
| 4 | 2***6 | DUCT;FACE FRONT | |
| 5 | 2***2 | DUCT;FOOT | |
| 6 | 6***A | COVER;SIDE INNER(FRONT) | |
| 7 | 6***0 | COVER;SIDE INNER(REAR) | |
| 8 | 6***9 | COVER;FOOT DUCT | |
| 9 | 6***0 | PANEL | |
| 10 | 1***7 | BRACKET | |
| 11 | 2***5 | ASHTRAY | |
| 12 | 2***4 | LOUVER;DEF& FOOT | |
| 13 | 4***9 | LOUVER;FACE | |
| 14 | 6***3 | COVER;HOLE | |
| 15 | 6***4 | COVER;HOLE | |
| 16 | 6***5 | COVER;HOLE | |
| 17 | 2***0 | SCREW M6X1.0X14 | |
| 18 | 2***7 | NOZZLE;ROUND | |
| 19 | 2***4 | SCRIVET | |
| 20 | 6***8 | BOX | |
| 21 | 2***2 | WASHER M8 | |
| 22 | 2***6 | BOLT M6X1.0X16 | |
| 23 | 2***5 | WASHER;PLAIN M6 | |
| 24 | 2***7 | RUBBER;CUSHION 15T | |
| 25 | 1***C | BRACKET | |
| 26 | 1***6 | BRACKET PL4.5 | |
| 27 | 2***5 | BOLT M8X1.25X20 | |
| 28 | 6***4 | HOLDER;CUP | |
| 29 | S***3 | SCREW M5X0.8X16 | |
| 30 | 1***A | RUBBER;CUSHION | |
| 31 | 2***4 | WASHER | |
| 32 | 2***4 | SCREW M6X1.0X20 | |
| 34 | 1***5 | RUBBER;CUSHION |
