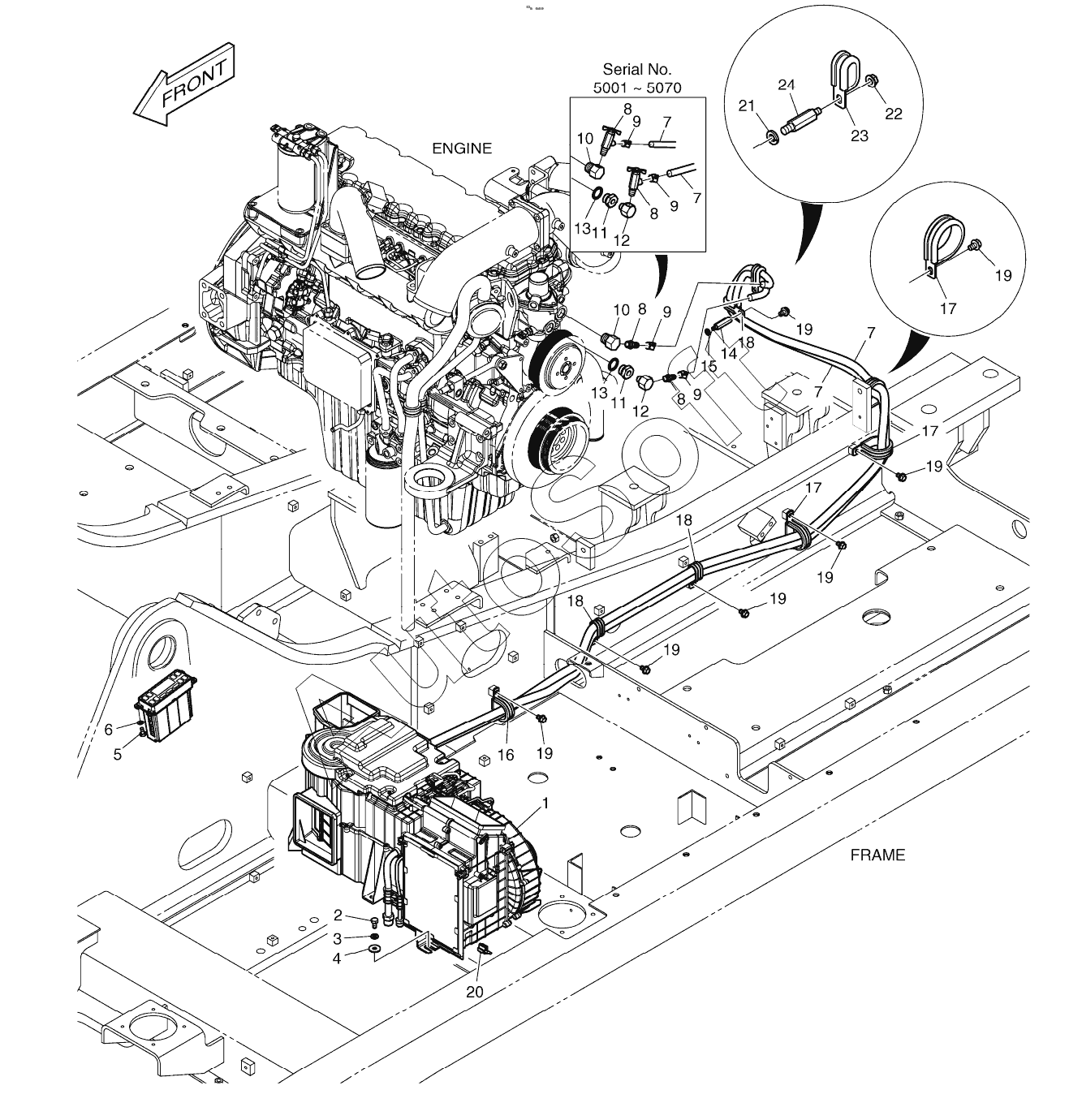

Каталог запасных частей к технике: Doosan DX225LC (2009). HEATER PIPING
1
2
3
4
5
6
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
17
17
17
18
18
18
19
19
19
19
19
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1012162B | K***B | AIR CONDITIONER | |
| 1 | 9***A | UNIT, AIR CON. & HEATING | |
| 2 | S***3 | BOLT M8X1.25X16 | |
| 3 | S***3 | WASHER;SPRING | |
| 4 | 2***9 | WASHER | |
| 5 | S***3 | SCREW M5X0.8X12 | |
| 6 | S***3 | WASHER;PLAIN | |
| 7 | 2***7 | HOSE | |
| 8 | 2***4 | NIPPLE, HOSE | |
| 8 | 2***3 | VALVE | |
| 9 | S***6 | CLAMP;HOSE | |
| 10 | 2***9 | ADAPTER | |
| 11 | 2***A | ADAPTER | |
| 12 | 2***A | ADAPTER | |
| 13 | S***1 | SEAL;COPPER | |
| 14 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | 1***7 | CLIP;BAND | |
| 17 | 1***9 | Clip | |
| 18 | 1***1 | CLIP 2-D20/M8 | |
| 19 | K***9 | BOLT | |
| 20 | 5***A | SENSOR | |
| 21 | S***3 | WASHER;SPRING M10 | |
| 22 | 2***5 | NUT M8X1.25 | |
| 23 | 1***1 | CLIP 2-D20/M8 | |
| 24 | 1***6 | BOLT;STUD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
