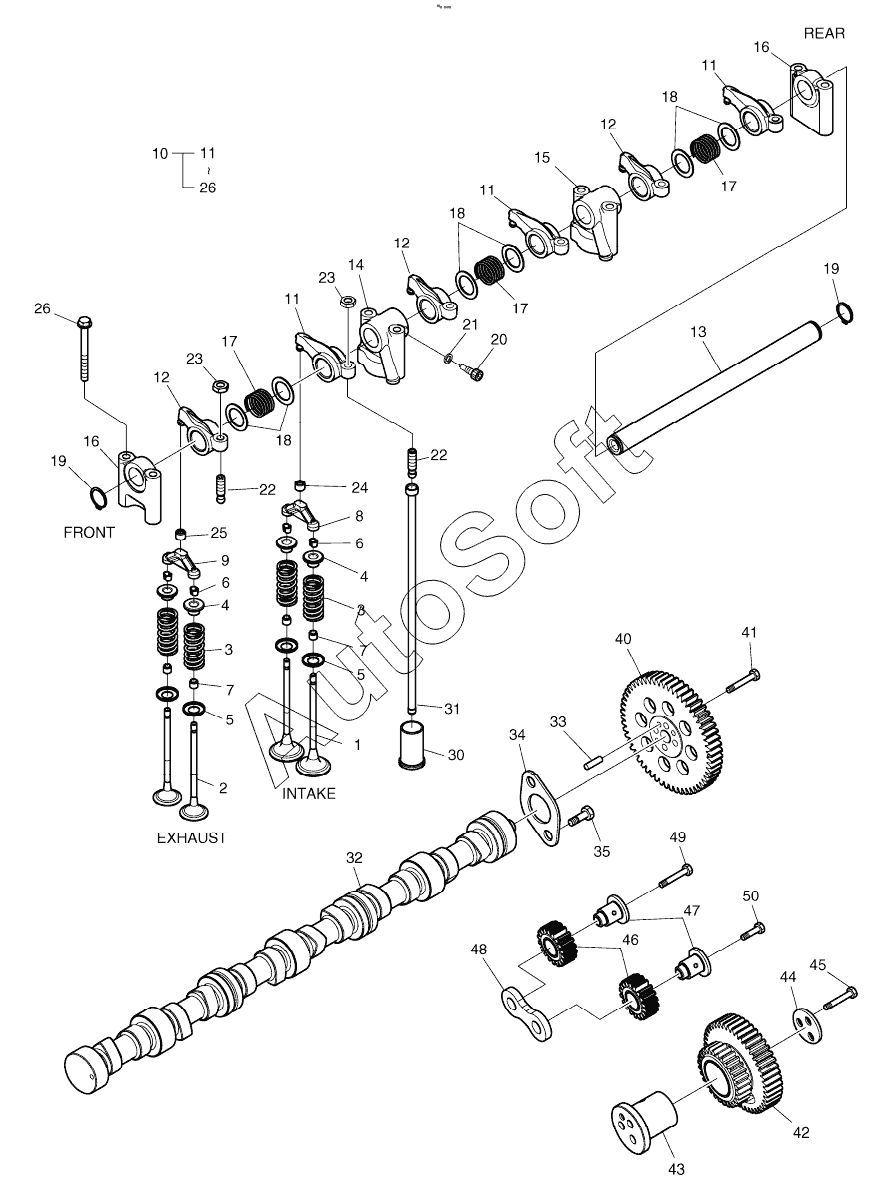

Каталог запасных частей к технике: Doosan DX225LC (2009). TIMING SYSTEM
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
16
17
17
17
18
18
18
19
19
20
21
22
22
23
23
24
24
25
26
26
30
30
31
32
33
34
35
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***B | VALVE, INTAKE | |
| 2 | 6***B | VALVE, EXHAUST | |
| 3 | 6***4 | SPRING, VALVE | |
| 4 | 6***8 | PLATE, VALVE SPRING | |
| 5 | 6***8 | WASHER | |
| 6 | 6***9 | COTTER, VALVE | |
| 7 | 6***6 | SEAL, VALVE STEM | |
| 8 | 6***A | CALIPER, INTAKE | |
| 9 | 6***1 | CALIPER, EXHAUST | |
| 10 | 6***A | ROCKER ARM S/F ASSY | |
| 10 | 6***C | ROCKER ARM S/F ASSY | |
| 10 | 6***D | ROCKER ARM S/F ASSY | |
| 11 | 6***A | ROCKER ARM, INTAKE | |
| 11 | 6***C | ROCKER ARM, INTAKE | |
| 12 | 6***A | ROCKER ARM, EXHAUST | |
| 12 | 6***C | ROCKER ARM, EXHAUST | |
| 13 | 6***A | SHAFT, ROCKER ARM | |
| 14 | 6***3 | BRACKET, ROCKER ARM | |
| 15 | 6***4 | BRACKET, ROCKER ARM | |
| 16 | 6***5 | BRACKET, ROCKER ARM | |
| 17 | 6***4 | SPRING, COMPESSION | |
| 18 | 6***B | Washer | |
| 19 | 0***0 | Ring | |
| 20 | 6***8 | BOLT, SOCKET | |
| 21 | 0***6 | Washer | |
| 22 | 6***4 | SCREW, ADJUST | |
| 23 | 6***3 | NUT | |
| 24 | 6***5 | CAP, ADJUST SCREW | |
| 24 | 6***2 | CAP, INTAKE | |
| 25 | 6***6 | CAP, EXHAUST | |
| 26 | 6***0 | BOLT, COLLARED HEX. | |
| 30 | 6***B | TAPPET, VALVE | |
| 30 | 6***C | TAPPET, VALVE | |
| 31 | 6***5 | ROD, PUSH | |
| 32 | 6***A | CAMSHAFT | |
| 33 | 0***6 | PIN, DOWEL | |
| 34 | 6***2 | WASHER, THRUST | |
| 35 | 0***1 | BOLT;HEXM6X16 | |
| 40 | 6***7 | GEAR, CAM SHAFT | |
| 41 | 6***7 | BOLT, COLLARED HEX. | |
| 42 | 6***8 | GEAR, IDLE | |
| 43 | 6***6 | PIN, IDLE GEAR | |
| 44 | 6***В | WASHER, THRUST | |
| 45 | 6***8 | BOLT, COLLARED HEX. | |
| 46 | 6***2 | GEAR, DRIVE, INJECTION | |
| 47 | 6***5 | PIN, IDLE GEAR | |
| 48 | 6***А | WASHER, THRUST | |
| 49 | 6***8 | BOLT, COLLARED HEX. | |
| 50 | 6***9 | BOLT, COLLARED HEX. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
