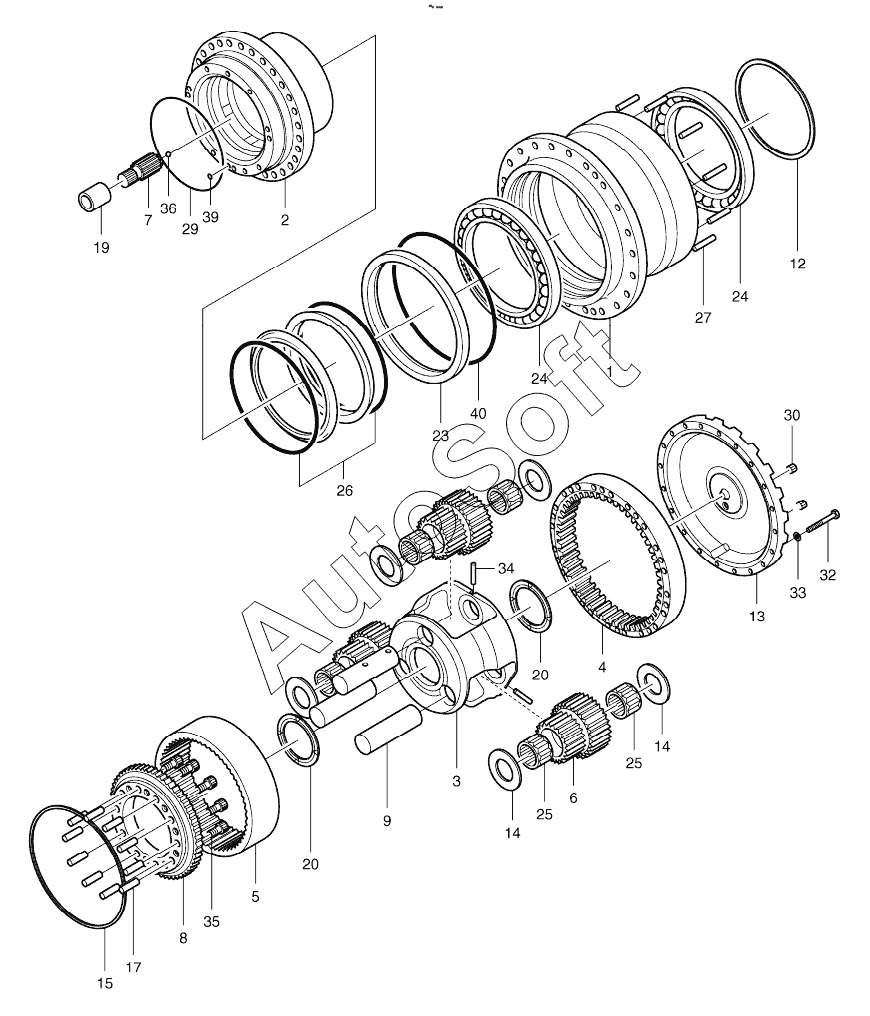

Каталог запасных частей к технике: Doosan DX225LC (2009). TRAVEL REDUCTION GEAR
1
4
27
2
8
35
17
3
6
9
14
14
25
25
5
7
12
13
15
19
20
20
23
24
24
26
29
30
32
33
34
36
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1011413A | K***A | TRAVEL DEVICE | |
| 1 | H***B | Hub | |
| 12 | 1***4 | Piece, distance | |
| 13 | 1***0 | Cover | |
| 14 | 1***1 | Collar, thrust | |
| 15 | 1***8 | Ring | |
| 17 | 1***4 | Pin | |
| 19 | 1***9 | Coupling | |
| 2 | S***E | SPINDLE | |
| 20 | 1***4 | Plate, thrust | |
| 23 | 1***5 | Ring, seal | |
| 24 | 1***6 | Bearing, angular ball | |
| 25 | 1***5 | Bearing, needle | |
| 26 | 1***2 | Seal, floating | |
| 27 | 1***7 | Pin, parallel | |
| 29 | S***0 | O-RING | |
| 3 | 1***4 | Carrier | |
| 30 | 2***4 | PLUG | |
| 32 | S***1 | Bolt, hex | |
| 33 | S***1 | WASHER;SPRING | |
| 34 | 1***6 | Pin, parallel | |
| 35 | S***1 | Bolt, socket | |
| 36 | S***0 | Ball, stell | |
| 39 | S***1 | O-RING | |
| 4 | G***R | GEAR, RING A | |
| 40 | S***1 | O-ring | |
| 5 | 1***3 | Gaer, ring b | |
| 6 | 1***7 | Gear, cluster | |
| 7 | 1***1 | Gear, sun | |
| 8 | 1***2 | Gear, coupling | |
| 9 | 1***1 | Shaft, cluster | |
| RG | K***7 | Reduction gear assy | |
| RG1 | K***8 | Hub assy | |
| RG2 | K***0 | Spindle assy | |
| RG3 | 1***3 | Carrier assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
