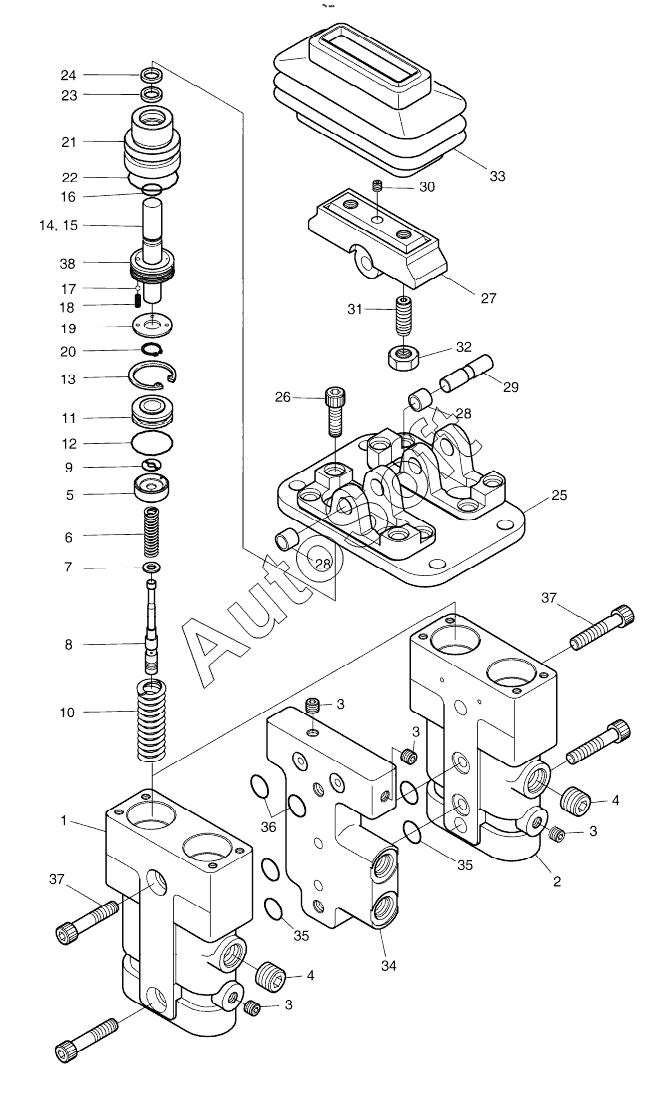

Каталог запасных частей к технике: Doosan DX225LC (2009). PEDAL VALVE
420-00467
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
37
37
38
420-00453KT
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00453KT | 4***T | SEAL KIT, PEDAL VALVE | |
| 420-00467 | 4***7 | VALVE, PEDAL | |
| 1 | 4***6 | BODY | |
| 2 | 4***7 | BODY | |
| 3 | 2***1 | Plug | |
| 4 | 2***3 | PLUG;HEX. SOCKET | |
| 5 | 4***4 | SEAT, SPRING | |
| 6 | K***1 | SPRING | |
| 7 | 4***5 | SEAT, SPRING | |
| 8 | 4***2 | SPOOL | |
| 9 | 1***0 | STOPPER | |
| 10 | 1***2 | SPRING | |
| 11 | 4***6 | GUIDE, ROD | |
| 12 | S***1 | O-ring | |
| 13 | 1***6 | RING, SNAP | |
| 14 | 1***1 | ROD, PUSH | |
| 15 | S***0 | PIN, SPRING | |
| 16 | 1***7 | SEAL | |
| 17 | S***0 | BALL, STEEL | |
| 18 | 1***3 | SPRING | |
| 19 | 1***7 | PLATE | |
| 20 | 1***2 | RING, SNAP | |
| 21 | 1***9 | PLUG | |
| 22 | S***1 | O-ring | |
| 23 | 1***8 | SEAL, ROD | |
| 24 | 1***9 | SEAL, DUST | |
| 25 | K***2 | COVER | |
| 26 | S***1 | Bolt | |
| 27 | 3***2 | CAM | |
| 28 | 2***7 | BUSH | |
| 29 | 3***3 | SHAFT, CAM | |
| 30 | S***8 | SCREW, SET | |
| 31 | 1***7 | SCREW, SET | |
| 32 | S***3 | NUT M10 | |
| 33 | 1***8 | BELLOW | |
| 34 | 1***5 | SPACER | |
| 35 | S***1 | O-RING | |
| 36 | S***1 | O-RING | |
| 37 | S***1 | BOLT;HEX | |
| 38 | 1***5 | PISTON |
