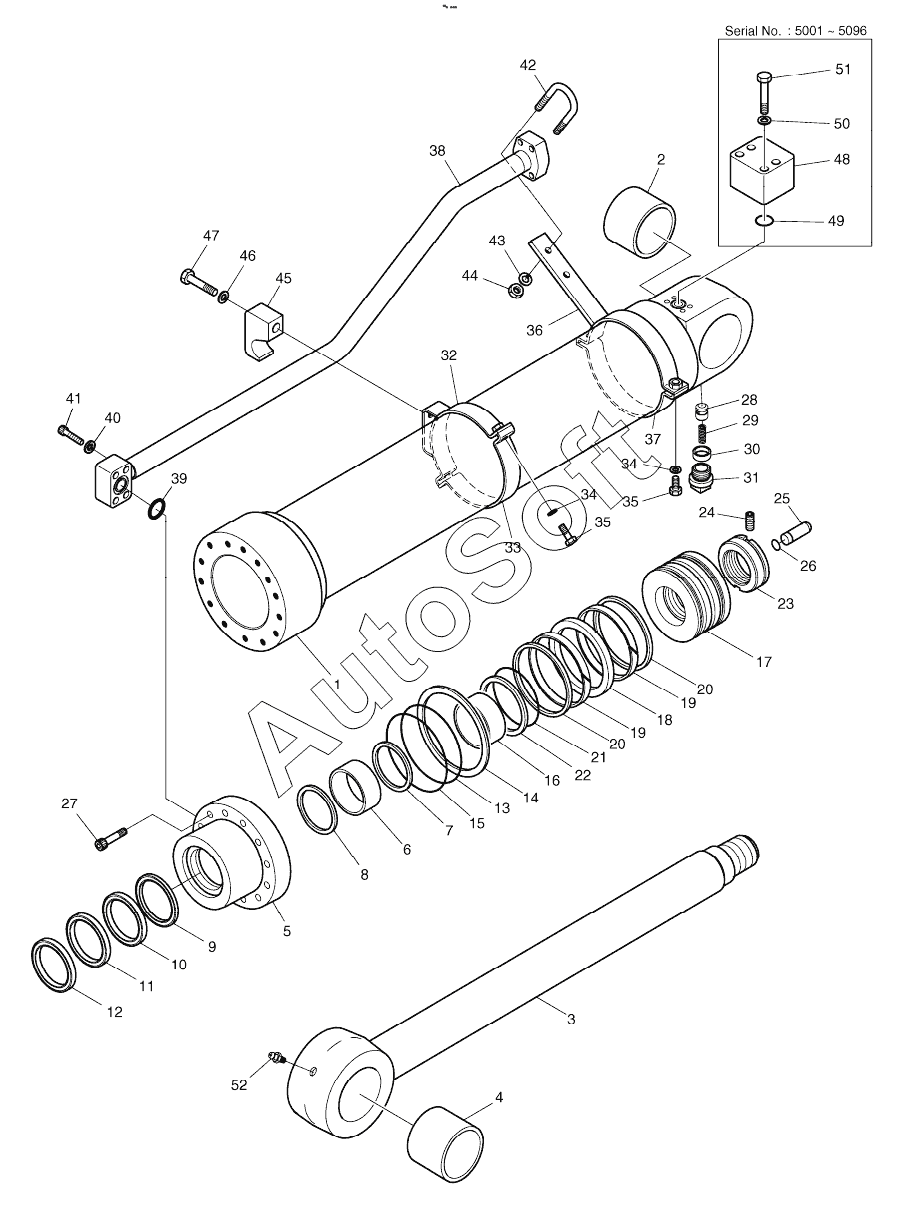

Каталог запасных частей к технике: Doosan DX225LC (2009). ARM CYLINDER
40
27
28
29
30
31
32
33
34
34
35
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
K9001901
13
K1011028A
1
2
3
4
5
6
7
8
9
10
11
12
K1011028
14
15
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1011028 | K***8 | CYLINDER, ARM | |
| K1011028A | K***A | CYLINDER, ARM | |
| K9001901 | K***1 | SEAL KIT, ARM CYLINDER | |
| 1 | K***6 | TUBE ASSY | |
| 2 | K***7 | BUSH | |
| 3 | K***7 | ROD ASSY | |
| 4 | K***7 | BUSH | |
| 5 | K***1 | ROD, COVER | |
| 6 | 1***1 | DD-BUSH | |
| 7 | 1***3 | RING, RETAINING | |
| 8 | K***2 | SEAL, BUFFER | |
| 9 | K***3 | U-PACKING | |
| 10 | K***4 | RING, BACK UP | |
| 11 | 1***7 | WIPER, DUST | |
| 12 | 1***8 | Ring, retaining | |
| 13 | S***1 | O-RING | |
| 14 | 1***2 | RING, BACK UP | |
| 15 | 2***6 | O-RING | |
| 16 | K***3 | RING, CUSHION | |
| 17 | K***4 | PISTON | |
| 18 | K***8 | SEAL, SLIPPER | |
| 19 | 1***9 | RING, WEAR | |
| 20 | K***9 | RING, DUST | |
| 21 | S***1 | O-RING | |
| 22 | K***5 | RING, BACK UP | |
| 23 | 1***4 | NUT, PISTON | |
| 24 | S***6 | Screw, set | |
| 25 | K***7 | PLUNGER, CUSHION | |
| 26 | 1***1 | RING, STOP | |
| 27 | S***2 | BOLT, SOCKET | |
| 28 | 4***1 | VALVE, CHECK | |
| 29 | 1***1 | SPRING | |
| 30 | 1***2 | SUPPORT, SPRING | |
| 31 | 2***3 | PLUG;HEX. SOCKET | |
| 32 | K***9 | PIPE BAND ASSY-A | |
| 33 | 1***2 | BAND, PIPE | |
| 34 | S***3 | Washer, spring | |
| 35 | S***3 | BOLT, HEX | |
| 36 | K***8 | PIPE BAND ASSY-B | |
| 37 | 1***2 | BAND, PIPE | |
| 38 | K***8 | PIPE ASSY | |
| 39 | S***1 | O-ring | |
| 40 | S***3 | Washer, spring | |
| 41 | S***1 | BOLT, SOCKET | |
| 42 | K***8 | U-BOLT | |
| 43 | S***3 | WASHER;SPRING | |
| 44 | S***3 | NUT M10X1.5 | |
| 45 | K***9 | CLAMP, PIPE | |
| 46 | S***3 | WASHER;SPRING | |
| 47 | S***3 | BOLT | |
| 48 | K***3 | PORT, FLANGE | |
| 49 | S***1 | O-ring | |
| 50 | S***3 | WASHER;SPRING | |
| 51 | S***3 | BOLT | |
| 52 | S***2 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
