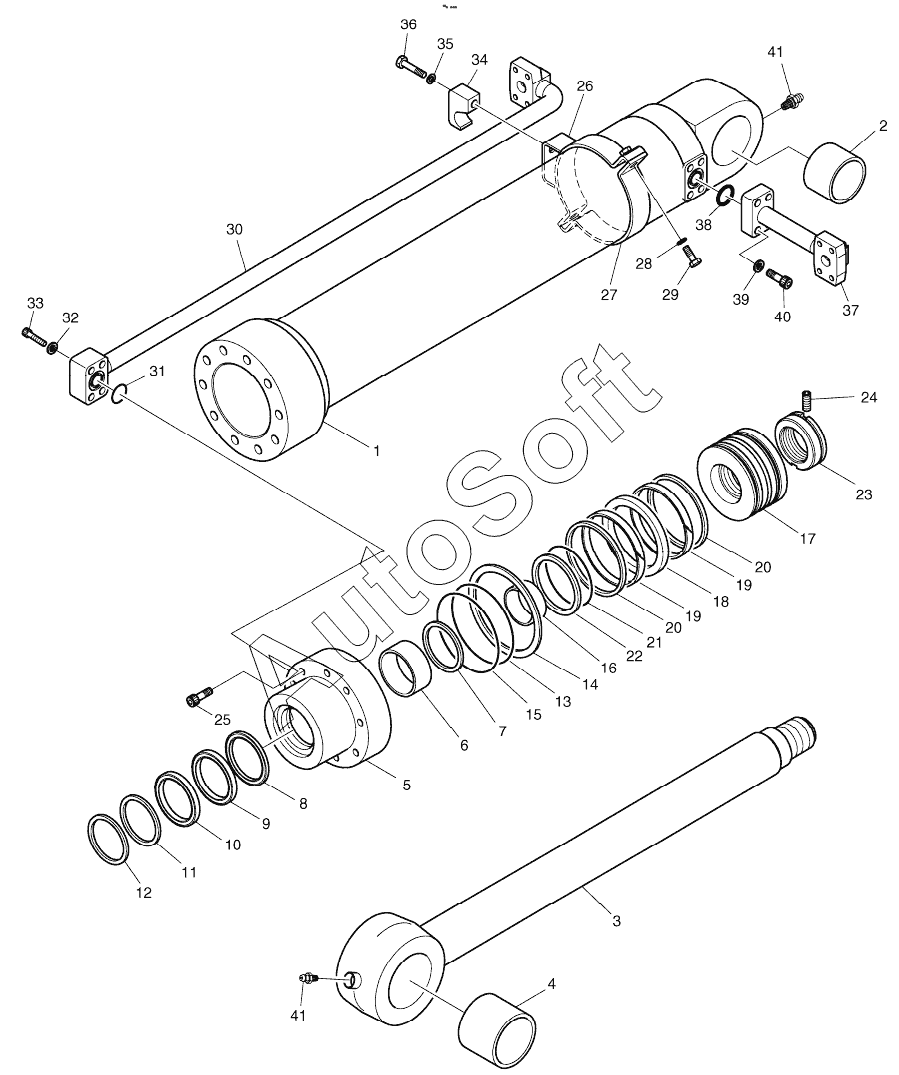

Каталог запасных частей к технике: Doosan DX225LC (2009). BUCKET CYLINDER - ARM 2,0m
32
21
22
23
24
25
26
27
28
29
30
31
20
20
33
34
35
36
37
38
39
40
41
41
К9003935
К9003935
9
K1024889A
K1024889A
1
2
3
3
4
4
5
6
7
8
K1024889
K1024889
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1024889 | K***9 | CYLINDER, BUCKET | |
| K1024889A | K***A | CYLINDER, BUCKET | |
| К9003935 | К***5 | SEAL KIT, ARM CYLINDER | |
| 1 | K***2 | TUBE ASSY | |
| 2 | K***6 | BUSH | |
| 3 | K***3 | ROD ASSY | |
| 3 | K***A | ROD ASSY | |
| 4 | K***6 | BUSH | |
| 4 | K***8 | BUSH | |
| 5 | K***4 | COVER, ROD | |
| 6 | 1***0 | DD-BUSH | |
| 7 | 1***1 | RING, RETAINING | |
| 8 | 1***9 | Seal, buffer | |
| 9 | 1***0 | U-packing | |
| 10 | K***6 | RING, BACK UP | |
| 11 | 1***9 | WIPER, DUST | |
| 12 | 1***2 | RING, RETAINING | |
| 13 | S***1 | O-RING | |
| 14 | K***1 | RING, BACK UP | |
| 15 | S***1 | O-RING | |
| 16 | 1***0 | RING, CUSHION | |
| 17 | K***5 | PISTON | |
| 18 | K***0 | SEAL, SLIPPER | |
| 19 | 1***6 | RING, WEAR | |
| 20 | K***0 | RING, DUST | |
| 21 | S***1 | O-ring | |
| 22 | 1***3 | RING, BACK UP | |
| 23 | 1***5 | NUT, PISTON | |
| 24 | S***6 | Screw, set | |
| 25 | S***2 | BOLT, SOCKET | |
| 26 | K***6 | PIPE BAND ASSY-A | |
| 27 | 1***0 | BAND, PIPE | |
| 28 | S***3 | Washer, spring | |
| 29 | S***3 | BOLT, HEX | |
| 30 | K***4 | PIPE ASSY-R | |
| 31 | S***1 | O-ring | |
| 32 | S***3 | WASHER;SPRING | |
| 33 | S***1 | BOLT, SOCKET | |
| 34 | K***9 | CLAMP, PIPE | |
| 35 | S***3 | WASHER;SPRING | |
| 36 | S***3 | BOLT | |
| 37 | К***5 | PIPE ASSY-H | |
| 38 | S***1 | O-ring | |
| 39 | S***3 | WASHER;SPRING | |
| 40 | S***1 | BOLT, SOCKET | |
| 41 | S***2 | NIPPLE;GREASE |
