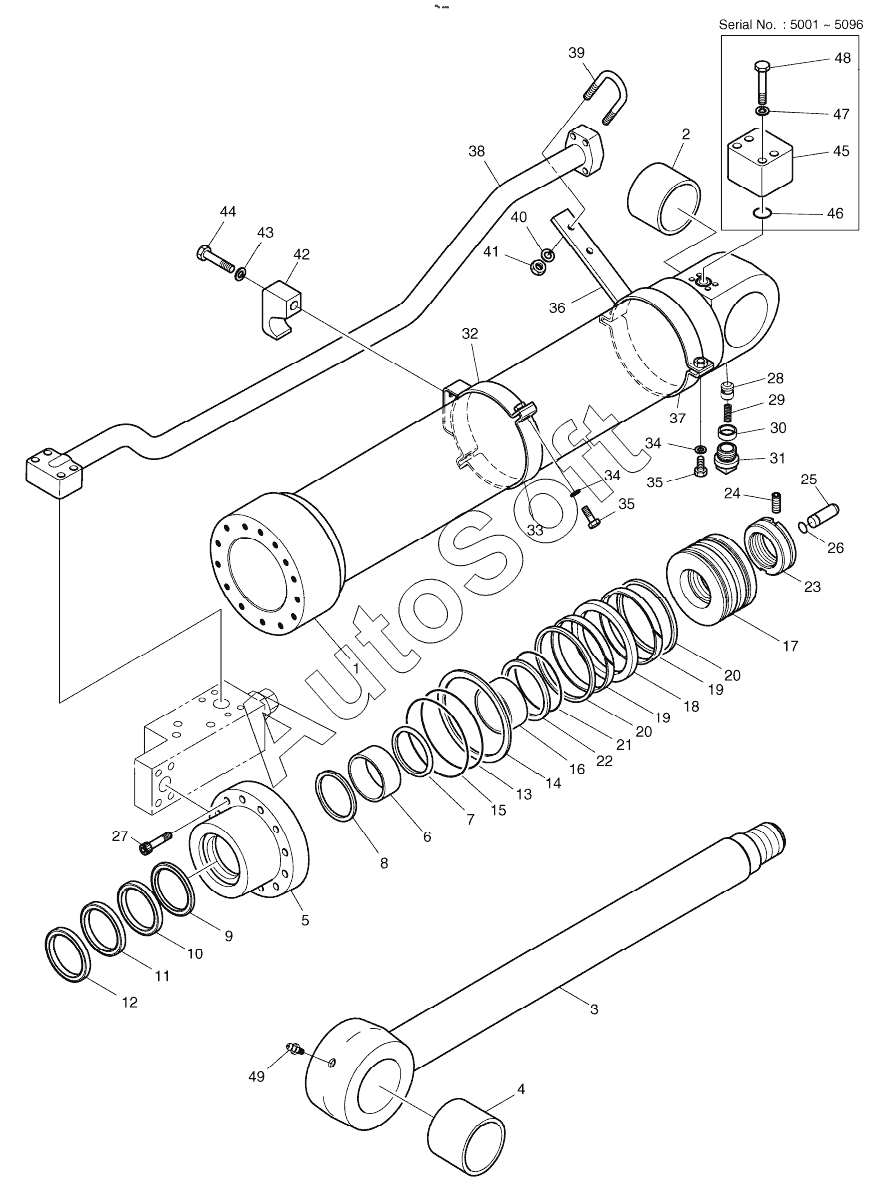

Каталог запасных частей к технике: Doosan DX225LC (2009). ARM CYLINDER - LOCK VALVE
38
26
27
28
29
30
31
32
33
34
34
35
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
K9001901
12
K1011088A
1
2
3
4
5
6
7
8
9
10
11
K1011088
13
14
15
16
17
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1011088 | K***8 | CYLINDER, ARM(LOCK V/V) | |
| K1011088A | K***A | CYLINDER, ARM(LOCK V/V) | |
| K9001901 | K***1 | SEAL KIT, ARM CYLINDER | |
| 1 | K***0 | TUBE ASSY | |
| 2 | K***7 | BUSH | |
| 3 | K***7 | ROD ASSY | |
| 4 | K***7 | BUSH | |
| 5 | K***1 | ROD, COVER | |
| 6 | 1***1 | DD-BUSH | |
| 7 | 1***3 | RING, RETAINING | |
| 8 | K***2 | SEAL, BUFFER | |
| 9 | K***3 | U-PACKING | |
| 10 | K***4 | RING, BACK UP | |
| 11 | 1***7 | WIPER, DUST | |
| 12 | 1***8 | Ring, retaining | |
| 13 | S***1 | O-RING | |
| 14 | 1***2 | RING, BACK UP | |
| 15 | 2***6 | O-RING | |
| 16 | K***3 | RING, CUSHION | |
| 17 | K***4 | PISTON | |
| 18 | K***8 | SEAL, SLIPPER | |
| 19 | 1***9 | RING, WEAR | |
| 20 | K***9 | RING, DUST | |
| 21 | S***1 | O-RING | |
| 22 | K***5 | RING, BACK UP | |
| 23 | 1***4 | NUT, PISTON | |
| 24 | S***6 | Screw, set | |
| 25 | K***7 | PLUNGER, CUSHION | |
| 26 | 1***1 | RING, STOP | |
| 27 | S***2 | BOLT, SOCKET | |
| 28 | 4***1 | VALVE, CHECK | |
| 29 | 1***1 | SPRING | |
| 30 | 1***2 | SUPPORT, SPRING | |
| 31 | 2***3 | PLUG;HEX. SOCKET | |
| 32 | K***9 | PIPE BAND ASSY-A | |
| 33 | 1***2 | BAND, PIPE | |
| 34 | S***3 | Washer, spring | |
| 35 | S***3 | BOLT, HEX | |
| 36 | K***8 | PIPE BAND ASSY-B | |
| 37 | 1***2 | BAND, PIPE | |
| 38 | K***3 | PIPE ASSY | |
| 39 | K***8 | U-BOLT | |
| 40 | S***3 | WASHER;SPRING | |
| 41 | S***3 | NUT M10X1.5 | |
| 42 | K***9 | CLAMP, PIPE | |
| 43 | S***3 | WASHER;SPRING | |
| 44 | S***3 | BOLT | |
| 45 | K***3 | PORT, FLANGE | |
| 46 | S***1 | O-ring | |
| 47 | S***3 | WASHER;SPRING | |
| 48 | S***3 | BOLT | |
| 49 | S***2 | NIPPLE;GREASE |
