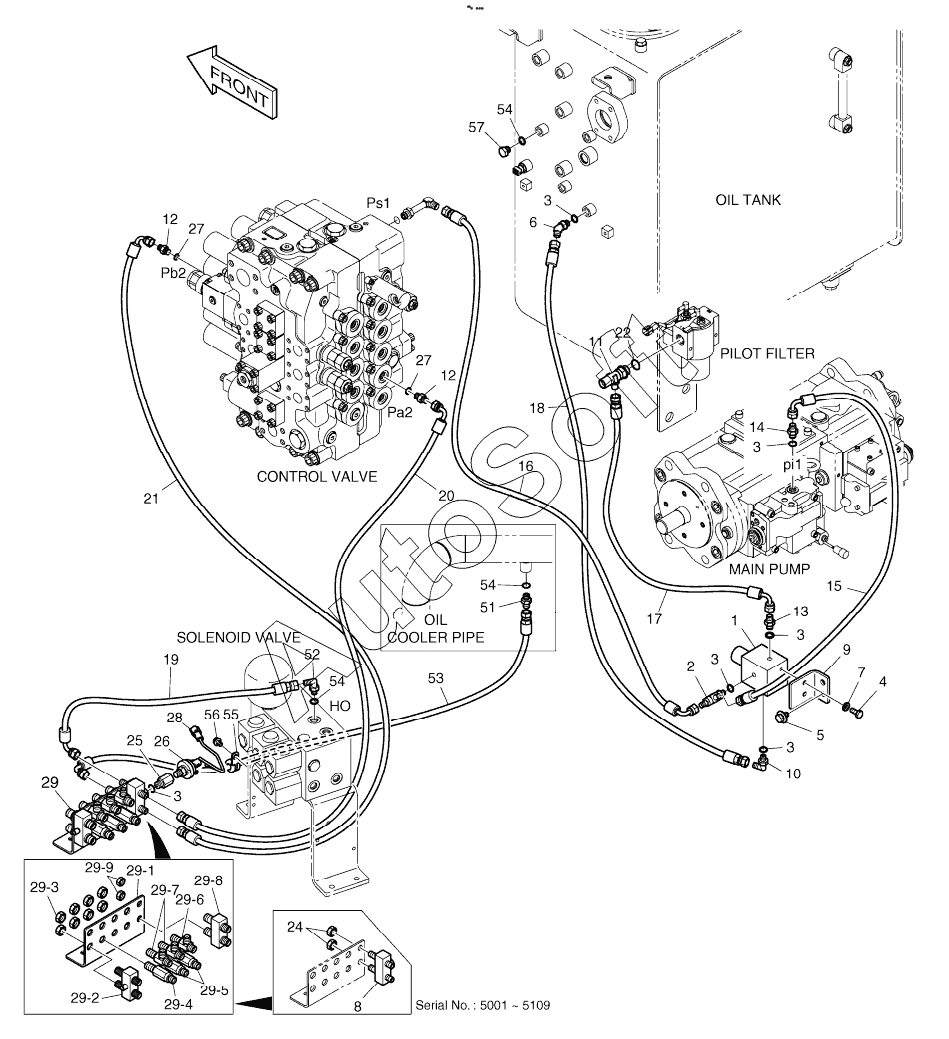

Каталог запасных частей к технике: Doosan DX225LC (2009). PILOT PIPING - TWO AND ONE WAY
K1009813C
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
27
28
29
29-1
29-2
29-3
29-4
29-5
29-6
29-7
29-8
29-9
51
52
53
54
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1009813C | K***C | PILOT PIPING | |
| 1 | 4***6 | VALVE, EPPR | |
| 10 | 2***4 | ELBOW | |
| 11 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 | |
| 12 | 2***6 | ADAPTER PFO3/8-PF1/4 | |
| 13 | 2***3 | ADAPTER, FILTER | |
| 14 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 15 | D***4 | HOSE | |
| 16 | D***9 | HOSE | |
| 17 | D***3 | HOSE | |
| 18 | D***6 | HOSE | |
| 19 | D***0 | HOSE | |
| 2 | 1***9 | TEE | |
| 20 | D***8 | HOSE | |
| 21 | D***9 | HOSE | |
| 22 | S***1 | O-RING | |
| 24 | 1***7 | NUT | |
| 25 | D***7 | REDUCER | |
| 26 | 5***0 | SWITCH;PRESSURE | |
| 27 | S***1 | O-RING | |
| 28 | 5***7 | Harness | |
| 29 | K***9 | JOINT PLATE SUB ASSY | |
| 29-1 | K***4 | BRACKET, JOINT | |
| 29-2 | 4***7 | VALVE;SHUTTLE BLOCK | |
| 29-3 | 1***1 | NUT | |
| 29-4 | 4***1 | Valve, shockless | |
| 29-5 | D***9 | ADAPTER | |
| 29-6 | 1***1 | TEE 2PF3/8-PF1/4 | |
| 29-7 | 1***2 | TEE 3PF3/8 | |
| 29-8 | 4***6 | VALVE, SHUTTLE | |
| 29-9 | 1***7 | NUT | |
| 3 | S***1 | O-RING | |
| 4 | S***6 | BOLT | |
| 5 | D***3 | BOLT | |
| 51 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 52 | 2***4 | ELBOW | |
| 53 | D***7 | HOSE | |
| 54 | S***1 | O-RING | |
| 55 | 1***2 | CLIP D14/M8 | |
| 56 | К***9 | BOLT | |
| 57 | 2***1 | PLUG | |
| 6 | 2***1 | Elbow | |
| 7 | S***3 | WASHER;SPRING | |
| 8 | 4***6 | VALVE, SHUTTLE | |
| 9 | 1***B | BRACKET |
