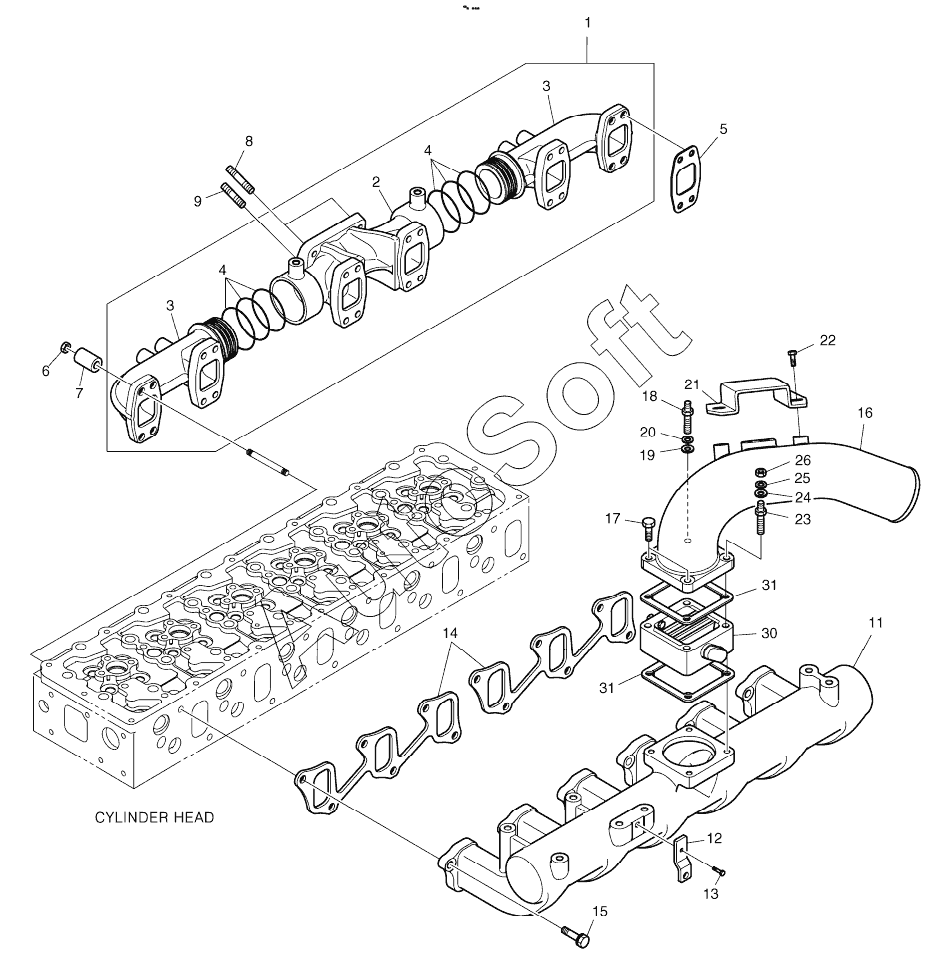

Каталог запасных частей к технике: Doosan DX225LC (2009). INTAKE AND EXHAUST MANIFOLD
1
1
2
3
3
3
3
3
3
4
4
4
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***A | EXHAUST MANIFOLD ASSY | |
| 1 | 6***B | EXHAUST MANIFOLD ASSY | |
| 2 | 6***3 | MANIFOLD, EXHAUST | |
| 3 | 6***4 | MANIFOLD, EXHAUST | |
| 3 | 6***A | MANIFOLD, EXHAUST | |
| 4 | 6***9 | RING, SEAL | |
| 4 | 6***9 | RING, SEAL | |
| 5 | 6***5 | GASKET, EXHAUST MANIFOLD | |
| 6 | 6***3 | Nut | |
| 7 | 6***6 | Spacer | |
| 8 | 6***3 | Bolt | |
| 9 | 6***6 | Bolt | |
| 11 | 6***5 | MANIFOLD, INTAKE | |
| 12 | 6***9 | BRACKET, FUEL PIPE | |
| 13 | 0***3 | BOLT ASS`Y | |
| 14 | 6***A | GASKET, INTAKE MANIFOLD | |
| 15 | 0***8 | BOLT ASSY M10X35 | |
| 16 | 6***5 | STAKE, INTAKE | |
| 17 | 0***5 | Bolt | |
| 18 | 6***6 | BOLT, STUD | |
| 19 | 0***1 | Washer | |
| 20 | 0***7 | Washer | |
| 21 | 6***4 | COVER | |
| 21 | 6***A | COVER | |
| 22 | 0***0 | BOLT ASSY | |
| 23 | 0***6 | BOLT | |
| 24 | 0***1 | Washer | |
| 25 | 0***7 | Washer | |
| 26 | 0***4 | Nut | |
| 30 | 6***B | Air heater | |
| 31 | 6***8 | GASKET |
