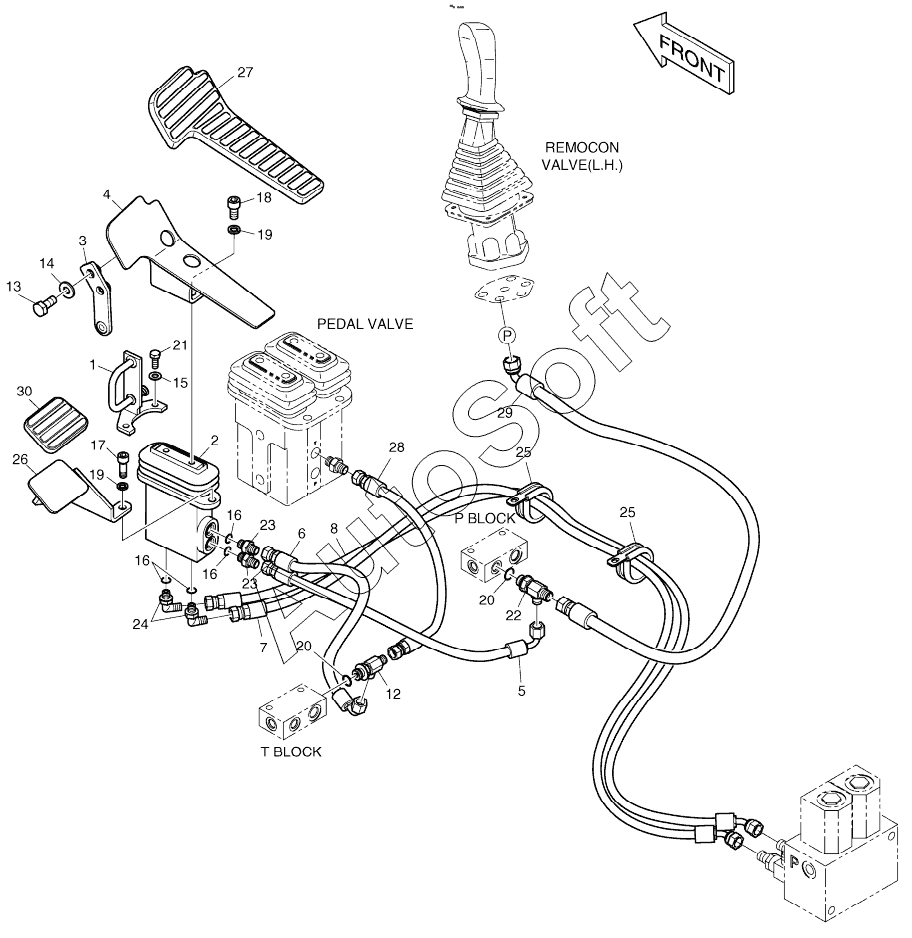

Каталог запасных частей к технике: Doosan DX225LC (2009). PILOT PIPING - ROTATING
16
16
16
30
29
28
27
26
25
25
24
23
23
22
21
20
20
19
19
18
17
K1009828A
15
14
13
12
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1009828A | K***A | PILOT PIPING, ROTATING | |
| 1 | K***A | PLATE | |
| 2 | K***2 | VALVE, PEDAL | |
| 2 | K***A | PEDAL VALVE | |
| 3 | K***B | PLATE | |
| 4 | 1***A | BRACKET;PEDAL(L.H) | |
| 5 | D***3 | HOSE | |
| 6 | D***0 | HOSE | |
| 7 | D***9 | HOSE | |
| 8 | D***7 | HOSE | |
| 12 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 13 | S***6 | BOLT | |
| 14 | S***3 | WASHER;SPRING M10 | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | S***1 | O-RING | |
| 17 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 18 | S***6 | BOLT;SOCKET | |
| 19 | S***3 | WASHER;SPRING | |
| 20 | S***1 | O-RING | |
| 21 | S***6 | BOLT | |
| 22 | 2***6 | TEE | |
| 23 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 24 | 2***4 | ELBOW | |
| 25 | 1***7 | CLIP;BAND | |
| 26 | K***A | FOOT REST | |
| 27 | 1***2 | RUBBER;PEDAL(L.H) | |
| 28 | D***6 | HOSE | |
| 29 | D***3 | HOSE | |
| 30 | K***6 | RUBBER, PEDAL |
