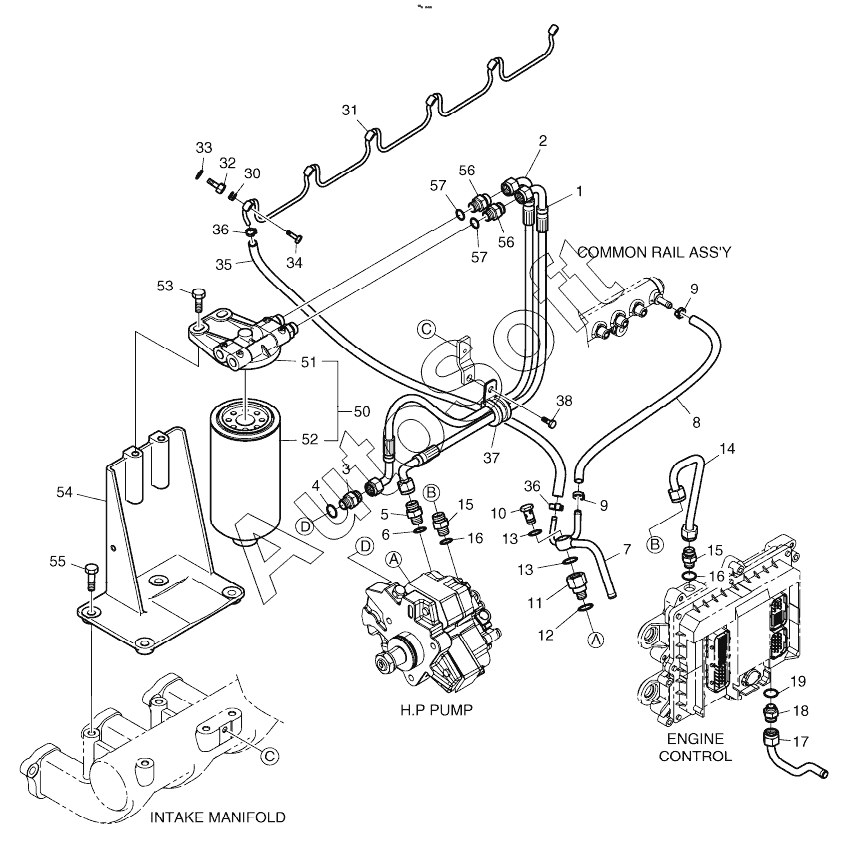

Каталог запасных частей к технике: Doosan DX225LC (2009). FUEL SYSTEM
1
2
3
4
5
6
6
7
8
8
9
9
10
11
12
13
13
13
13
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
19
30
31
31
32
33
34
35
35
36
36
36
36
36
36
37
38
50
50
50
51
51
52
52
53
54
54
54
55
55
56
56
57
57
57
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | HOSE, FUEL | |
| 2 | 6***0 | HOSE, FUEL | |
| 3 | 6***1 | ADAPTER | |
| 4 | 0***4 | Ring | |
| 5 | 6***9 | ADAPTER | |
| 6 | 0***6 | Ring | |
| 6 | 6***3 | Ring | |
| 7 | 6***1 | PIPE, FUEL | |
| 8 | 6***8 | HOSE, RUBBER, RING JOIN | |
| 8 | 6***B | HOSE, RUBBER, RING JOIN | |
| 9 | 6***5 | CLAMP, HOSE | |
| 10 | 0***4 | Screw | |
| 11 | 6***A | ADAPTER | |
| 12 | 0***4 | Ring | |
| 13 | 0***6 | Ring | |
| 13 | 6***3 | Ring | |
| 14 | 6***9 | PIPE, FUEL | |
| 15 | 0***6 | Screw | |
| 15 | 6***9 | ADAPTER | |
| 16 | 0***6 | Ring | |
| 16 | 6***3 | Ring | |
| 17 | 6***8 | PIPE, FUEL | |
| 18 | 6***9 | ADAPTER | |
| 19 | 0***6 | Ring | |
| 19 | 6***3 | Ring | |
| 30 | 6***5 | Ring | |
| 31 | 6***A | PIPE, FUEL | |
| 31 | 6***B | PIPE, FUEL | |
| 32 | 6***4 | Adapter | |
| 33 | 0***2 | Ring | |
| 34 | 6***A | Screw | |
| 35 | 6***2 | HOSE, RUBBER | |
| 35 | 6***A | HOSE, RUBBER | |
| 36 | 6***3 | CLAMP, HOSE | |
| 36 | 6***5 | CLAMP, HOSE | |
| 37 | 6***9 | CLIP, PIPE | |
| 38 | 0***1 | Bolt | |
| 50 | 6***A | FUEL FILTER ASSY | |
| 50 | 6***B | FUEL FILTER ASSY | |
| 50 | 6***C | FUEL FILTER ASSY | |
| 51 | 6***7 | COVER, FUEL FILTER | |
| 51 | 6***8 | Head, fuel filter | |
| 52 | 6***6 | FILTER, E/G FUEL | |
| 52 | 6***A | Filter, e/g fuel | |
| 53 | 0***7 | BOLT ASSY M10X30 | |
| 54 | 6***B | BRACKET, FUEL FILTER | |
| 54 | 6***C | BRACKET, FUEL FILTER | |
| 54 | 6***1 | BRACKET, FUEL FILTER | |
| 55 | 0***6 | BOLT | |
| 55 | 0***7 | Bolt | |
| 56 | 6***9 | ADAPTER | |
| 57 | 0***6 | Ring | |
| 57 | 6***3 | Ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
