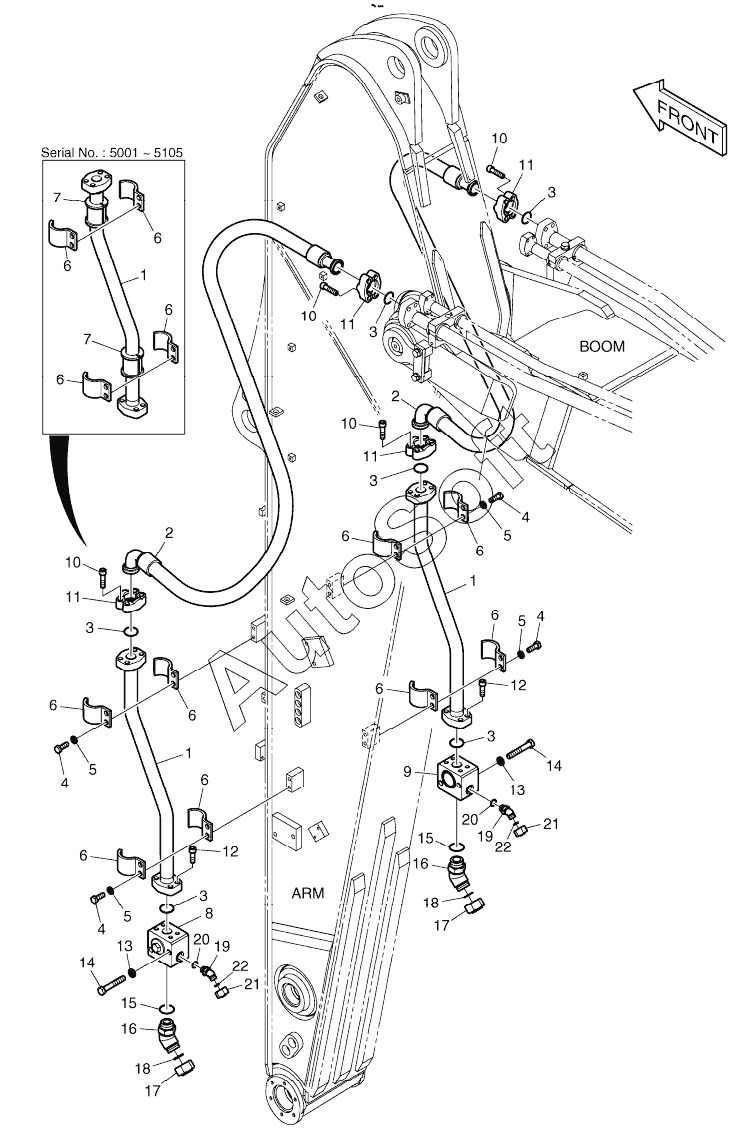

Каталог запасных частей к технике: Doosan DX225LC (2009). ARM PIPING - ARM 3.5m (ONE & TWO WAY)
K1023283A
K1023283A
1
1
1
2
2
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1023283A | K***A | ONE & TWO WAY PIPING(3.5M A | |
| 1 | K***8 | PIPE | |
| 2 | D***8 | HOSE | |
| 3 | 2***3 | O-ring | |
| 4 | S***6 | BOLT | |
| 5 | S***3 | Washer | |
| 6 | K***0 | CLAMP, PIPE | |
| 6 | K***1 | CLAMP, PIPE | |
| 7 | 1***0 | RUBBER | |
| 8 | 4***B | VALVE, STOP | |
| 9 | 4***B | VALVE, STOP | |
| 10 | S***6 | BOLT | |
| 11 | 2***6 | Flange | |
| 12 | S***6 | Bolt | |
| 13 | S***3 | WASHER;SPRING | |
| 14 | S***6 | BOLT M16X2.0X100 | |
| 15 | S***1 | O-ring | |
| 16 | 2***3 | Elbow | |
| 17 | 2***3 | Cap | |
| 18 | 2***7 | O-ring | |
| 19 | 2***4 | Elbow | |
| 20 | S***1 | O-RING | |
| 21 | 2***4 | CAP | |
| 22 | S***1 | O-RING |
