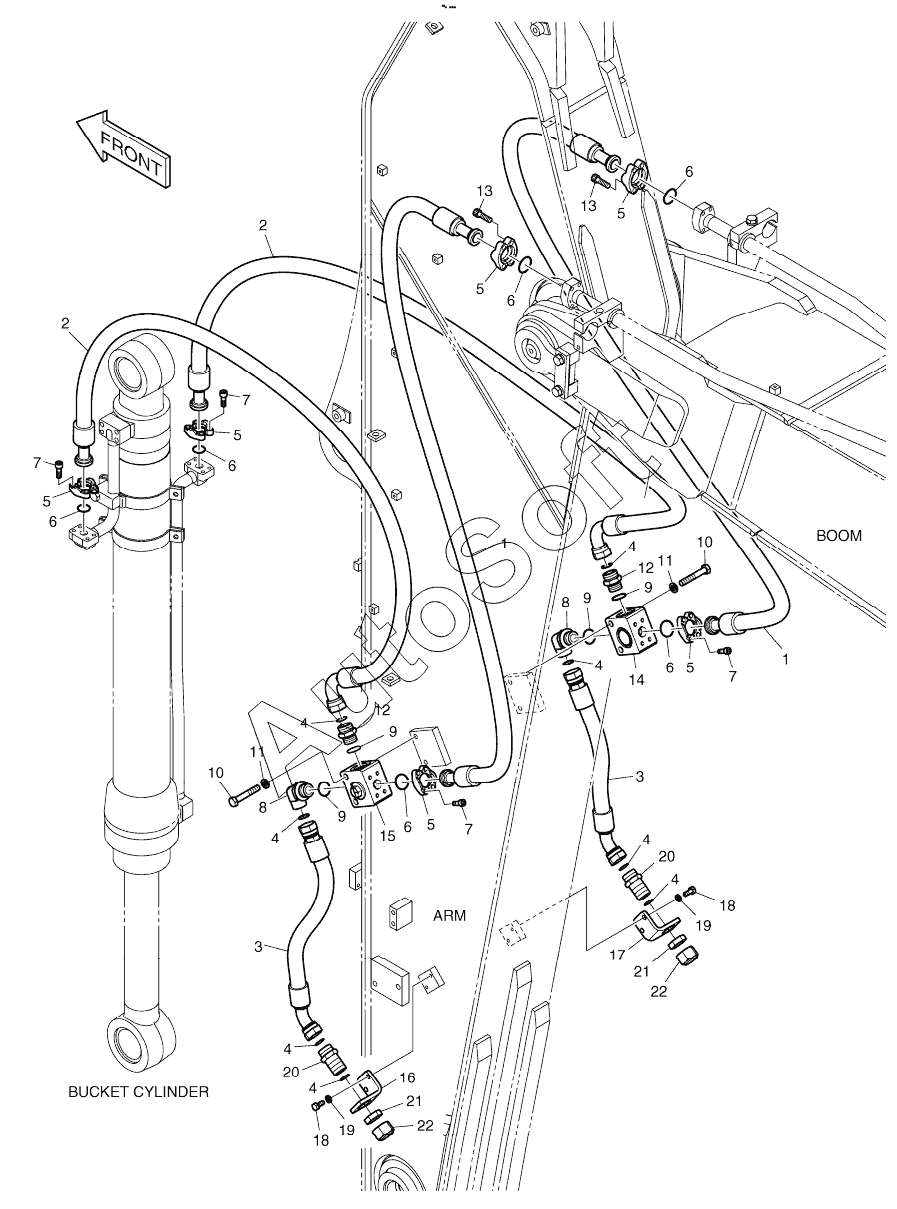

Каталог запасных частей к технике: Doosan DX225LC (2009). ARM PIPING - ARM 3.5m (CLAMSHELL)
11
11
22
22
21
21
20
20
19
19
18
18
17
16
15
14
13
13
12
12
K1023282
K1023282
K1023282
K1023282
10
10
9
9
9
9
8
8
7
7
7
7
6
6
6
6
6
6
5
5
5
5
5
5
4
4
4
4
4
4
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1023282 | K***2 | CLAMSHELL PIPING | |
| 1 | D***0 | HOSE | |
| 2 | D***7 | HOSE | |
| 3 | D***9 | HOSE | |
| 4 | S***1 | O-RING | |
| 5 | 2***8 | Flange | |
| 6 | 2***9 | O-RING | |
| 7 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 8 | 2***1 | ELBOW | |
| 9 | S***1 | O-RING | |
| 10 | S***6 | BOLT | |
| 11 | S***3 | Washer | |
| 12 | 2***6 | ADAPTER PFO1-UNF1 7/16 | |
| 13 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 14 | K***5 | VALVE, SWITCH | |
| 15 | K***7 | VALVE, SWITCH | |
| 16 | K***6 | BRACKET | |
| 17 | K***7 | BRACKET | |
| 18 | S***6 | BOLT | |
| 19 | S***3 | WASHER;SPRING M10 | |
| 20 | D***5 | Adapter | |
| 21 | 1***9 | Nut | |
| 22 | 2***2 | CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
