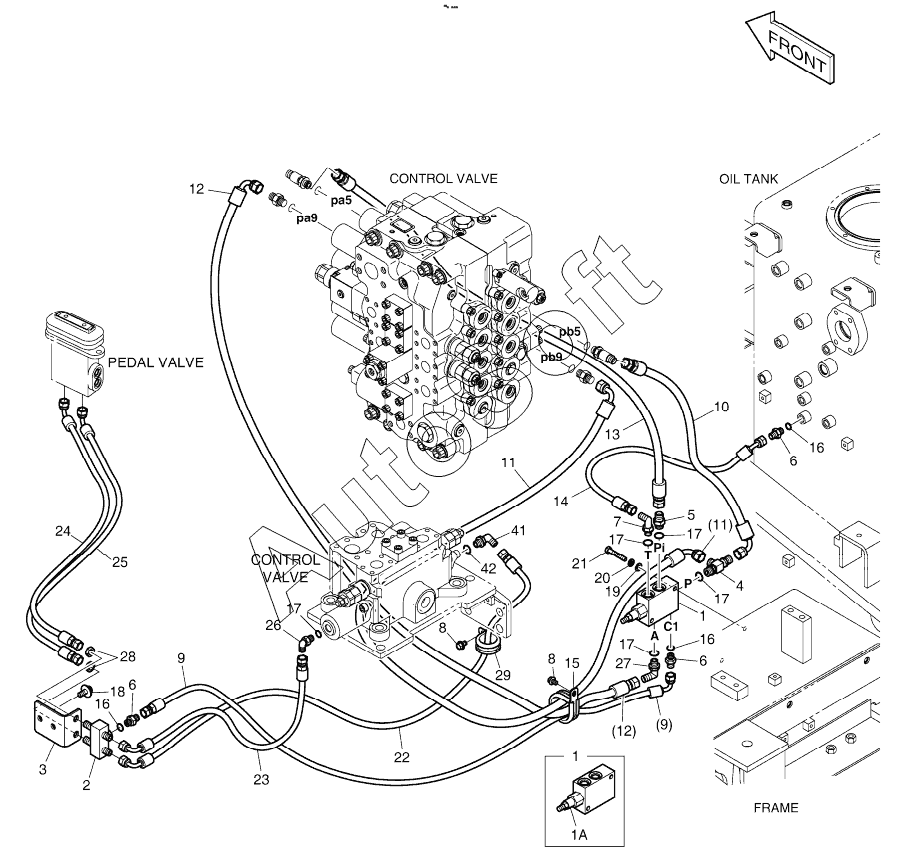

Каталог запасных частей к технике: Doosan DX225LC (2009). PILOT PIPING - ARTI BOOM
1
1
1A
2
3
4
5
6
6
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
16
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038807 | K***7 | PILOT PIPING, ARTI BOOM | |
| 1 | K***6 | VALVE, PILOT | |
| 10 | D***7 | HOSE | |
| 11 | D***9 | HOSE | |
| 12 | D***6 | HOSE | |
| 13 | D***6 | HOSE | |
| 14 | D***9 | HOSE | |
| 15 | 1***9 | Clip | |
| 16 | S***1 | O-RING | |
| 17 | S***1 | O-RING | |
| 18 | D***7 | BOLT | |
| 19 | S***3 | WASHER;PLAIN M8 | |
| 1A | 2***8 | VALVE, PILOT SHIFT | |
| 2 | 4***6 | VALVE, SHUTTLE | |
| 20 | S***3 | WASHER;SPRING | |
| 21 | S***6 | BOLT | |
| 22 | D***6 | HOSE | |
| 23 | D***6 | HOSE | |
| 24 | D***1 | HOSE | |
| 25 | D***0 | HOSE | |
| 26 | 2***0 | ELBOW | |
| 27 | 2***5 | ELBOW PF3/8-PF3/8 | |
| 28 | 1***7 | NUT | |
| 29 | 1***2 | CLIP D14/M8 | |
| 3 | K***3 | BRACKET | |
| 4 | 1***1 | TEE, SHUTTLE | |
| 41 | 2***0 | ELBOW | |
| 42 | S***1 | O-RING | |
| 5 | 2***7 | ADAPTER PFO3/8-PF3/8 | |
| 6 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 7 | 2***0 | ELBOW | |
| 8 | K***9 | BOLT | |
| 9 | D***5 | HOSE |
