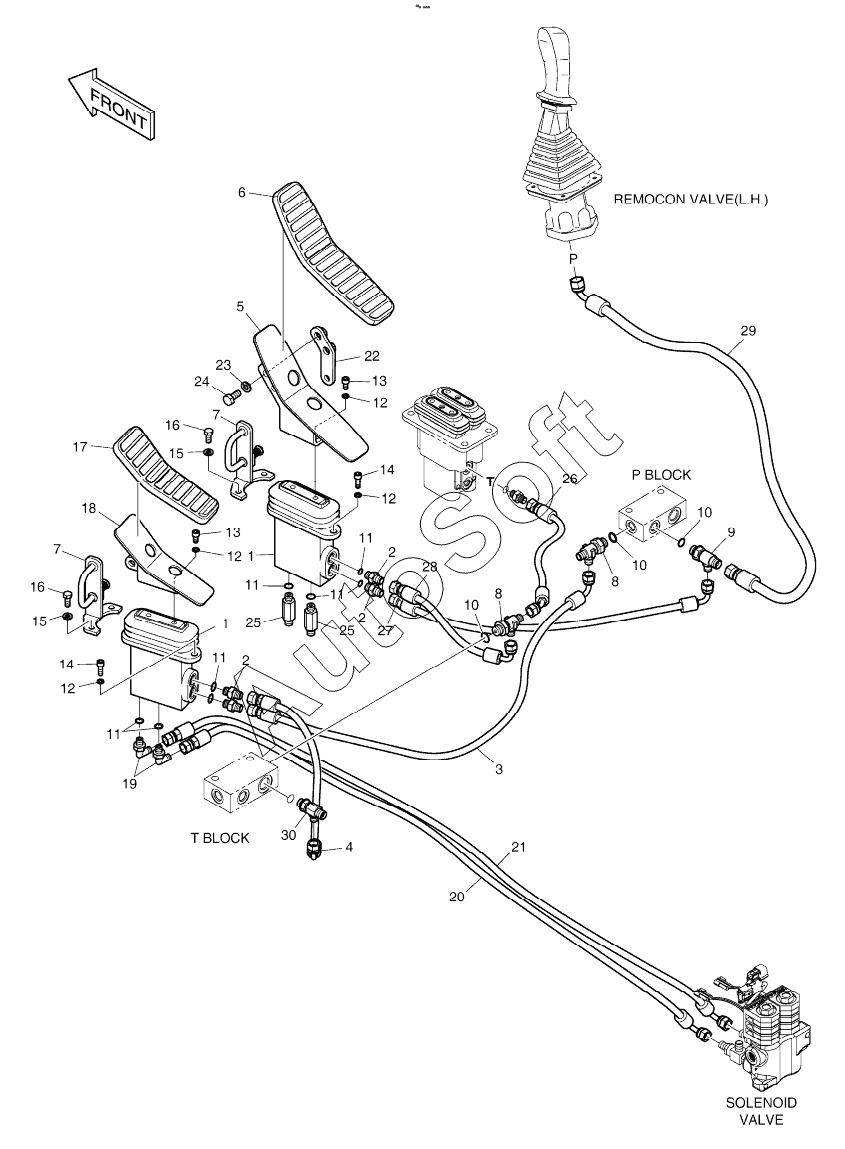

Каталог запасных частей к технике: Doosan DX225LC (2009). PILOT PIPING - ARTI. AND ROTATING
15
15
30
29
28
27
26
25
25
24
23
22
21
20
19
18
17
16
16
K1038218A
K1038218A
K1038218A
14
14
13
13
12
12
12
12
11
11
11
11
11
10
10
10
9
8
8
7
7
6
5
4
3
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1038218A | K***A | PILOT PIPING, ARTI | |
| 1 | K***A | PEDAL VALVE | |
| 2 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 3 | D***3 | HOSE | |
| 4 | D***0 | HOSE | |
| 5 | K***4 | BRACKET | |
| 6 | 1***6 | RUBBER;PEDAL | |
| 7 | K***A | PLATE | |
| 8 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 9 | 2***6 | TEE | |
| 10 | S***1 | O-RING | |
| 11 | S***1 | O-RING | |
| 12 | S***3 | WASHER;SPRING | |
| 13 | S***6 | BOLT;SOCKET | |
| 14 | S***6 | BOLT;SOCKET M10X1.5X30 | |
| 15 | S***3 | WASHER;SPRING | |
| 16 | S***6 | BOLT | |
| 17 | K***5 | RUBBER, PEDAL | |
| 18 | K***6 | BRACKET | |
| 19 | 2***4 | ELBOW | |
| 20 | D***3 | HOSE | |
| 21 | D***3 | HOSE | |
| 22 | K***B | PLATE | |
| 23 | S***3 | WASHER;SPRING M10 | |
| 24 | S***6 | BOLT | |
| 25 | 2***4 | ADAPTER PFO1/4-PF1/4 | |
| 26 | D***6 | HOSE | |
| 27 | D***2 | HOSE PF1/4-480L | |
| 28 | D***0 | HOSE | |
| 29 | D***3 | HOSE | |
| 30 | 2***9 | TEE PFO1/2XPF1/2XPF1/4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
