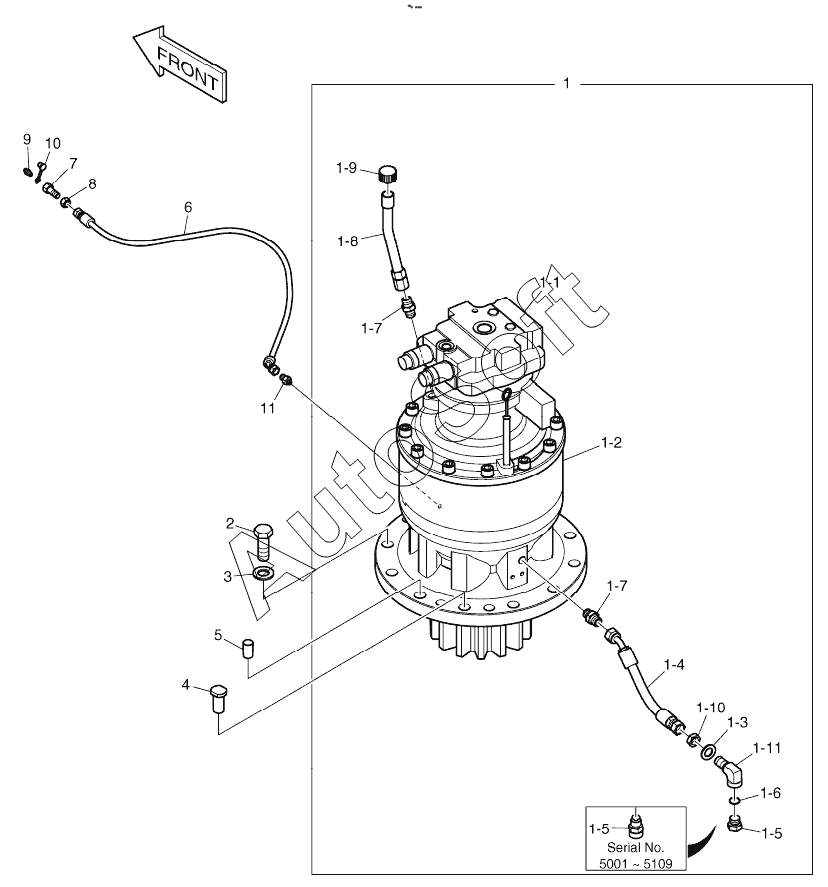

Каталог запасных частей к технике: Doosan DX225LC (2009). SWING DEVICE
K1010120C
1
1
1-1
1-2
1-3
1-4
1-5
1-5
2181-1950D7
2181-1950D7
1-6
1-7
1-7
1-8
1-9
1-10
1-11
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2181-1950D7 | 2***7 | PLUG PF1/2 | |
| K1010120C | K***C | SWING DEVICE | |
| 1 | K***B | SWING DEVICE ASSY | |
| 1 | K***C | SWING DEVICE ASSY | |
| 1-1 | K***A | MOTOR, SWING | |
| 1-10 | 1***3 | NUT | |
| 1-11 | 1***7 | ELBOW | |
| 1-2 | K***A | REDUCTION GEAR, SWING | |
| 1-3 | S***3 | WASHER;PLAIN | |
| 1-4 | D***8 | HOSE | |
| 1-5 | 4***8 | VALVE, DRAIN | |
| 1-6 | S***1 | O-RING | |
| 1-7 | 2***3 | ADAPTER | |
| 1-8 | 1***5 | PIPE | |
| 1-9 | 2***B | Cap | |
| 10 | 1***0 | CAP;GREASE NIPPLE | |
| 11 | 2***2 | Adapter | |
| 2 | S***6 | Bolt | |
| 3 | 2***A | WASHER;HARDEN | |
| 4 | 2***B | PIN,KNOCK | |
| 5 | 1***8 | CAP | |
| 6 | 2***3 | Hose | |
| 7 | 1***3 | REDUCER PT1/8-PF1/4 | |
| 8 | 1***6 | NUT PF1/4 | |
| 9 | S***1 | NIPPLE;GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
