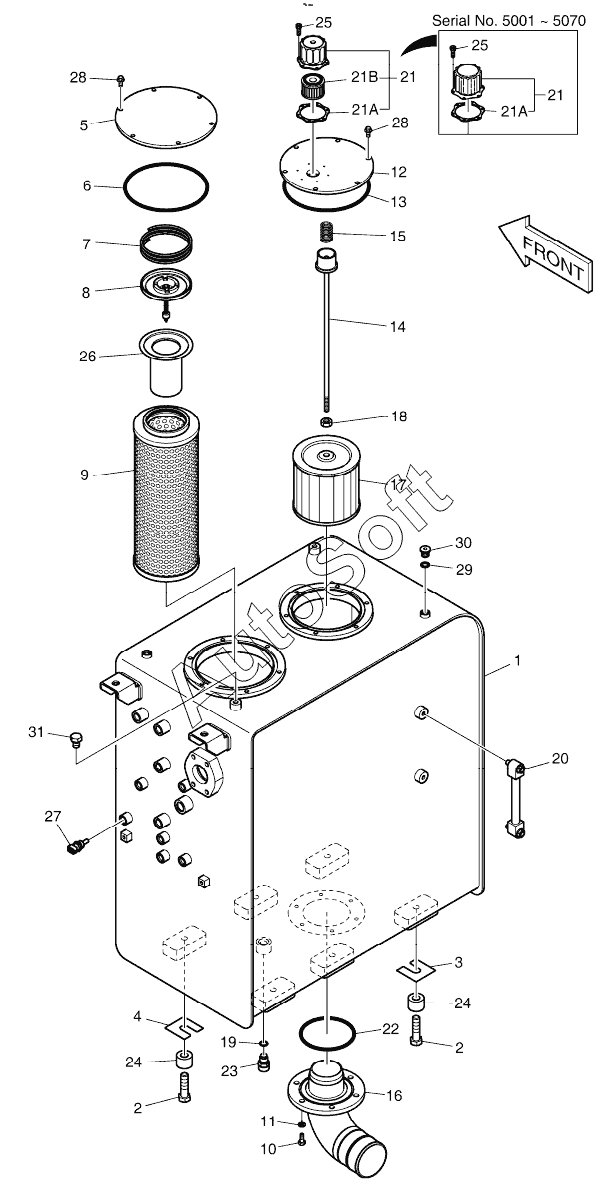

Каталог запасных частей к технике: Doosan DX225LC (2009). OIL TANK
K1010202H
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21A
21A
21
21
21
21A
21A
21B
22
23
2181-1950D7
24
24
25
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2181-1950D7 | 2***7 | PLUG PF1/2 | |
| K1010202H | K***H | OIL TANK ASSY | |
| 1 | K***C | TANK, OIL | |
| 1 | K***G | TANK, OIL | |
| 10 | S***6 | BOLT | |
| 11 | S***3 | WASHER;SPRING M10 | |
| 12 | 4***2 | COVER | |
| 13 | S***0 | O-RING | |
| 14 | 1***2 | Rod | |
| 15 | 2***8 | SPRING | |
| 16 | K***A | PIPE, SUCTION | |
| 17 | 2***A | FILTER;SUCTION | |
| 18 | S***3 | NUT M12 | |
| 19 | S***1 | O-RING | |
| 2 | S***6 | BOLT M16X2.0X60 | |
| 20 | 1***B | GAUGE, LEVEL | |
| 21 | 4***A | BREATHER;AIR | |
| 21 | K***A | Breather, air | |
| 21A | 1***0 | PACKING | |
| 21A | K***2 | Gasket | |
| 21B | K***7 | Element, air breather | |
| 22 | S***0 | O-RING | |
| 23 | 4***8 | VALVE, DRAIN | |
| 24 | 1***5 | Spacer | |
| 25 | 2***1 | BOLT;SOCKET M5X0.8X8 | |
| 26 | 4***7 | STRAINER, BY-PASS | |
| 27 | K***6 | SENSOR, HYD OIL TEMP | |
| 28 | K***7 | BOLT | |
| 29 | S***1 | O-RING | |
| 3 | 1***2 | SHIM | |
| 30 | 2***2 | PLUG PT1/4 | |
| 31 | S***6 | BOLT | |
| 4 | 1***3 | SHIM | |
| 5 | K***5 | COVER | |
| 5 | K***A | COVER | |
| 6 | S***0 | O-RING | |
| 7 | 2***3 | SPRING | |
| 8 | 2***5 | VALVE;BY-PASS | |
| 9 | 4***5 | ELEMENT, RETURN FILTER |
