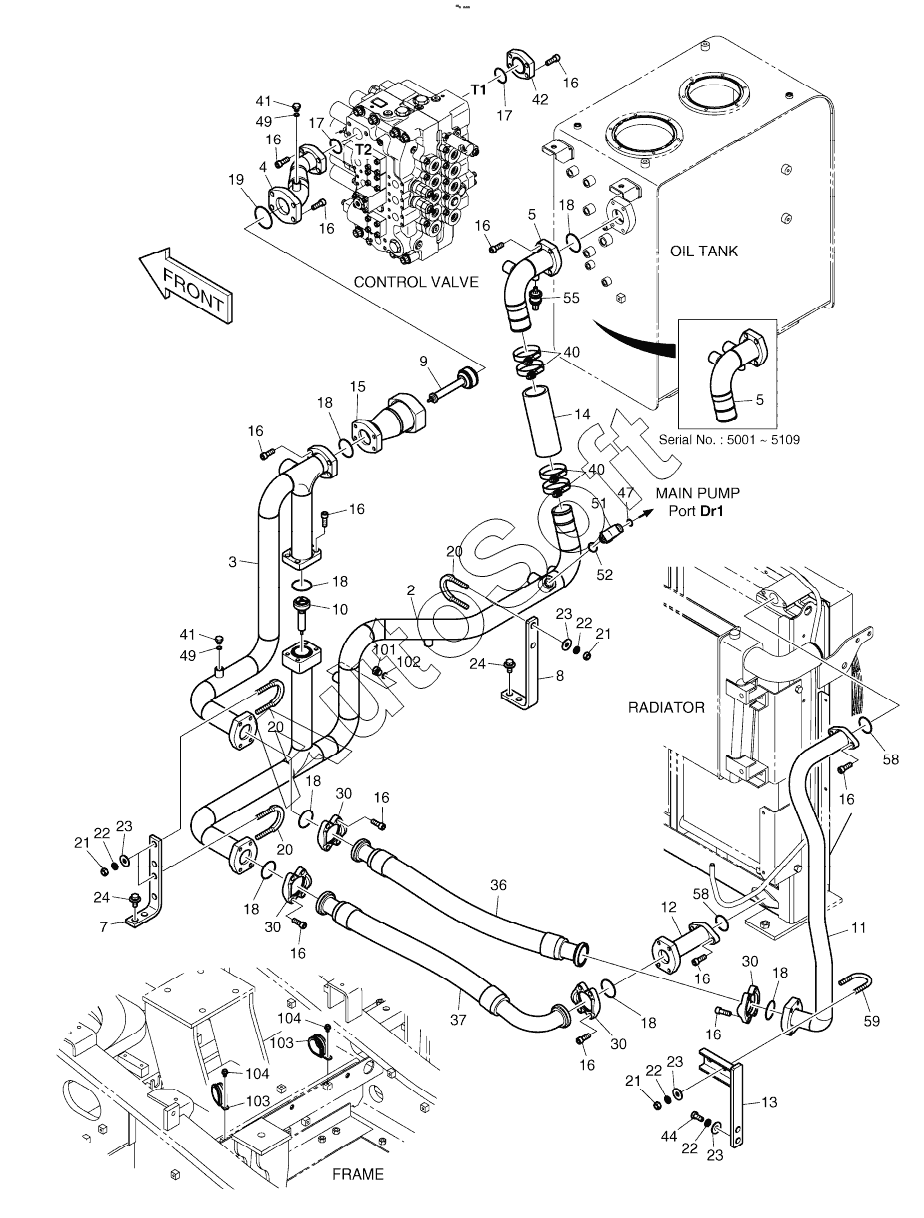

Каталог запасных частей к технике: Doosan DX225LC (2009). OIL COOLER PIPING
2
2
3
4
5
5
5
5
5
5
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
18
18
18
18
18
18
19
20
20
20
21
21
21
22
22
22
22
23
23
23
23
24
24
30
30
30
30
36
37
40
40
41
41
42
44
47
49
49
51
52
55
58
58
59
101
102
103
103
104
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-00036 | 4***6 | PIPING,OIL COOLER | |
| K1009806H | K***H | OIL COOLER PIPING | |
| 2 | 4***1 | PIPE | |
| 2 | K***B | PIPE | |
| 3 | K***A | PIPE | |
| 4 | K***A | PIPE | |
| 5 | K***A | PIPE | |
| 5 | K***B | PIPE | |
| 5 | K***C | PIPE | |
| 7 | 1***B | PLATE | |
| 8 | K***2 | PLATE | |
| 9 | K***1 | VALVE, BYPASS | |
| 10 | K***7 | VALVE, BYPASS | |
| 11 | K***3 | PIPE | |
| 12 | K***4 | PIPE | |
| 13 | K***B | BRACKET | |
| 14 | 2***1 | Hose | |
| 15 | K***B | PIPE | |
| 16 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 17 | 2***4 | O-ring | |
| 18 | 2***7 | O-RING | |
| 19 | 2***1 | O-RING | |
| 20 | 1***A | Bolt, u | |
| 21 | S***3 | NUT M12 | |
| 22 | S***3 | WASHER;SPRING M10 | |
| 23 | 2***0 | WASHER;PLAIN | |
| 24 | D***8 | BOLT | |
| 30 | 4***6 | Flange, split | |
| 36 | D***3 | HOSE | |
| 37 | D***3 | HOSE | |
| 40 | S***2 | Clamp | |
| 41 | 2***1 | PLUG | |
| 42 | 2***6 | Flange, cover | |
| 44 | S***6 | Bolt | |
| 47 | S***1 | O-RING | |
| 49 | S***1 | O-RING | |
| 51 | 2***2 | Elbow | |
| 52 | S***1 | O-RING | |
| 55 | 5***5 | SWITCH, PRESSURE | |
| 58 | 2***8 | O-RING | |
| 59 | 2***2 | BOLT;U | |
| 101 | 2***2 | PLUG PFO1/2 | |
| 102 | S***1 | O-RING | |
| 103 | 1***7 | CLIP;BAND | |
| 104 | К***9 | BOLT |
