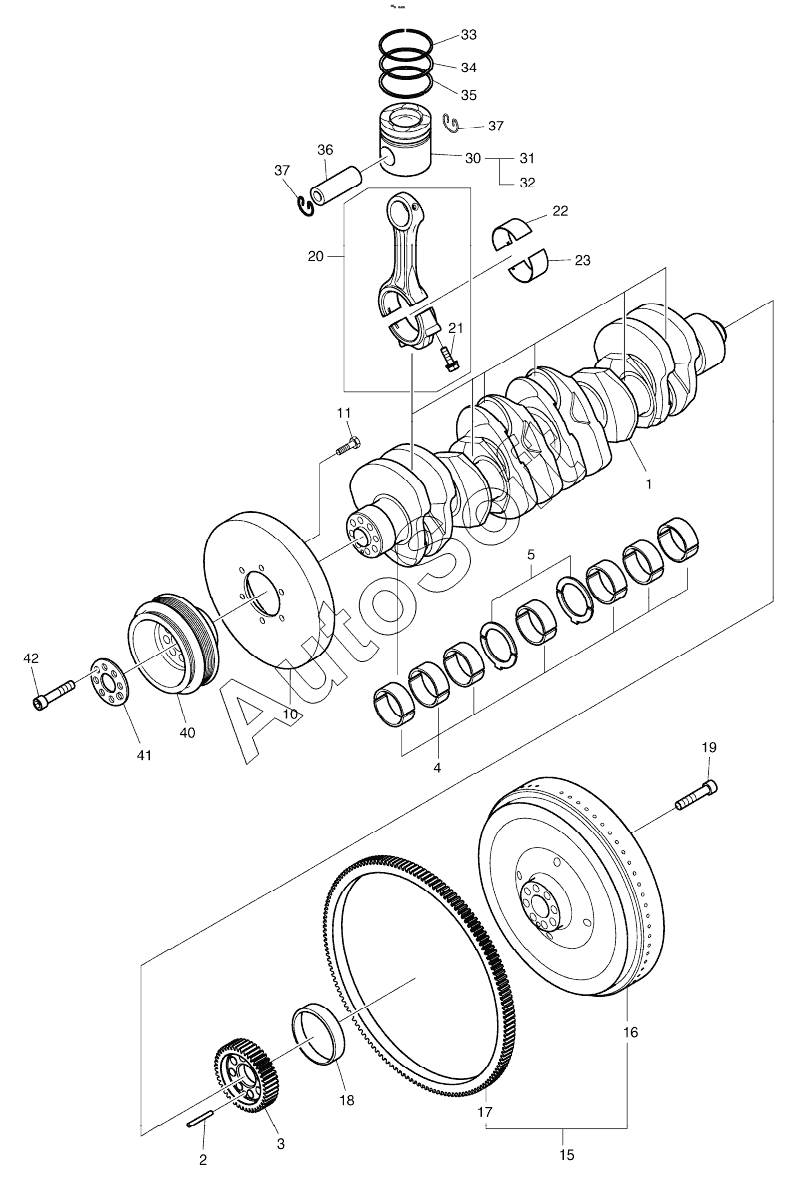

Каталог запасных частей к технике: Doosan DX225LC (2009). DRIVING SYSTEM
1
2
3
4
4
5
10
11
15
16
17
18
19
19
20
21
22
22
22
23
23
23
30
31
32
33
34
35
36
37
37
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***A | SHAFT, CRANK | |
| 2 | 0***8 | PIN, DOWEL 8M6X45 | |
| 3 | 6***6 | GEAR, CRANKSHAFT | |
| 4 | 6***0 | METAL, MAIN | |
| 4 | 6***A | METAL, MAIN | |
| 5 | 6***8 | Washer, thrust | |
| 10 | 6***2 | DAMPER, VIBRATION | |
| 11 | 6***B | Bolt | |
| 15 | 6***A | FLYWHEEL ASSY | |
| 16 | 6***A | FLYWHEEL | |
| 17 | 6***6 | GEAR;STARTING RING | |
| 18 | 6***4 | BUSH, DRIVING | |
| 19 | 6***3 | BOLT, COLLARED HEX | |
| 19 | 6***A | BOLT, COLLARED HEX. | |
| 20 | 6***B | CONNECTING ROD ASSY | |
| 21 | 6***9 | BOLT, CONNECTING ROD | |
| 22 | 6***0 | METAL, CON-ROD(STD) | |
| 22 | 6***1 | METAL, CON-ROD(0.25) | |
| 22 | 6***2 | METAL, CON-ROD(0.50) | |
| 23 | 6***0 | METAL, CON-ROD(STD) | |
| 23 | 6***1 | METAL, CON-ROD(0.25) | |
| 23 | 6***2 | METAL, CON-ROD(0.50) | |
| 30 | 6***6 | PISTON - GRADE | |
| 31 | 6***7 | PISTON, A GRADE | |
| 32 | 6***8 | PISTON, B GRADE | |
| 33 | 6***A | RING, PISTON | |
| 34 | 6***A | RING, PISTON | |
| 35 | 6***4 | RING, PISTON | |
| 36 | 6***A | PIN, PISTON | |
| 37 | 0***5 | Ring | |
| 40 | 6***B | PULLEY, V-BELT | |
| 41 | 6***9 | WASHER | |
| 42 | 0***3 | BOLT, SOCKET |
