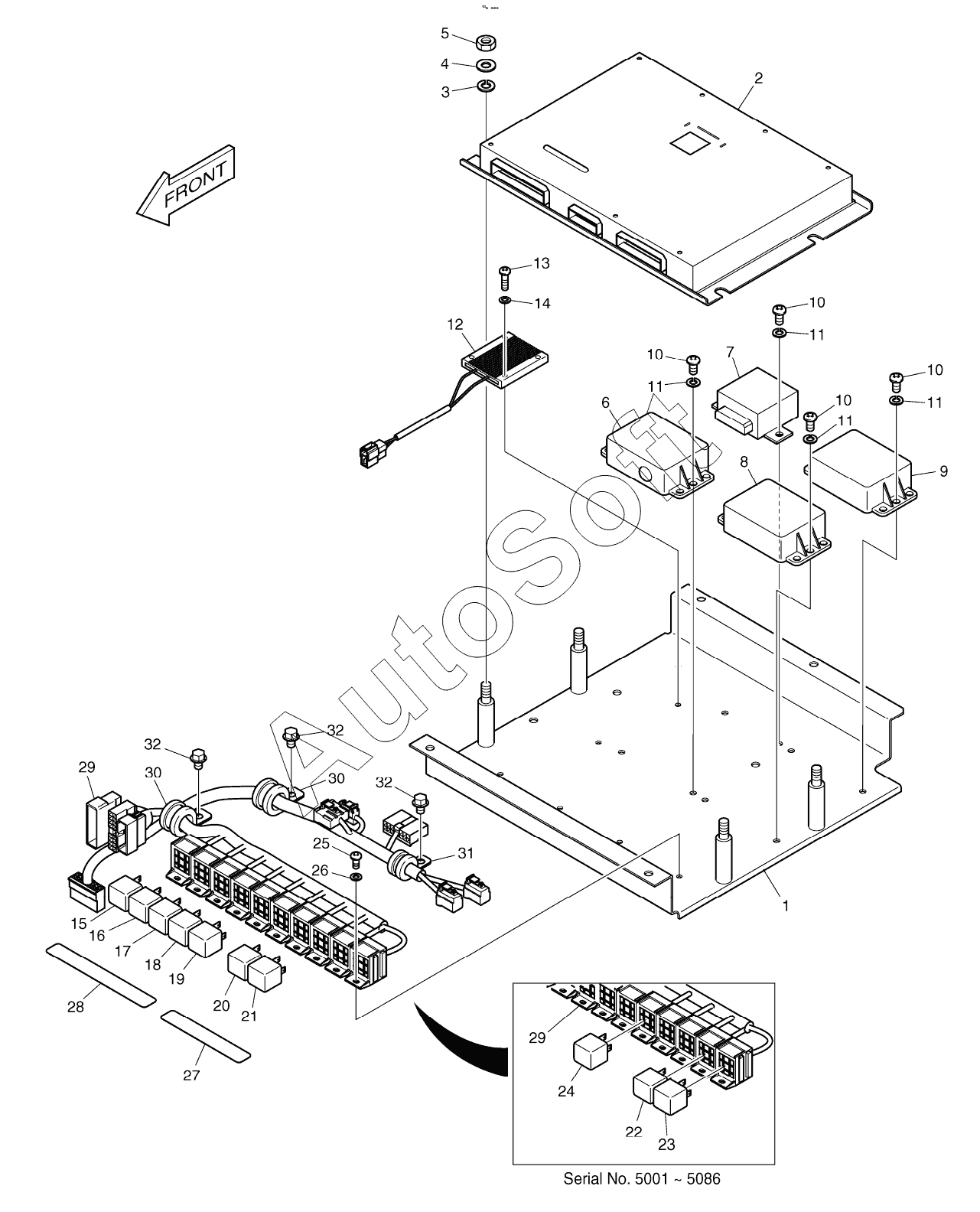

Каталог запасных частей к технике: Doosan DX225LC (2009). ELECTRIC BOX ASSY
23
14
15
16
17
18
19
20
21
22
13
24
25
26
27
28
29
29
30
30
31
32
32
32
4
K1012148A
K1012148B
K1012148C
1
1
2
2
2
3
K1012148
5
6
7
8
9
10
10
10
10
11
11
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1012148 | K***8 | ELECTRIC BOX ASSY | |
| K1012148A | K***A | ELECTRIC BOX ASSY | |
| K1012148B | K***B | ELECTRIC BOX ASSY | |
| K1012148C | K***C | ELECTRIC BOX ASSY | |
| 1 | 6***B | PLATE, ELECTRIC BOX | |
| 1 | 6***C | PLATE, ELECTRIC BOX | |
| 2 | K***5 | CONTROLLER, EPOS | |
| 2 | K***A | CONTROLLER, EPOS | |
| 2 | K***B | CONTROLLER, EPOS | |
| 3 | S***3 | WASHER;PLAIN | |
| 4 | S***3 | WASHER;SPRING M10 | |
| 5 | S***3 | NUT M10X1.5 | |
| 6 | 2***5 | STARTER;CONTROLLER | |
| 7 | 5***6 | CONTROLLER, WIPER | |
| 8 | 2***3 | CONVERTER;DC-DC (2) | |
| 9 | 2***3 | CONVERTER;DC-DC (2) | |
| 10 | S***3 | SCREW M6X1.0X12 | |
| 11 | S***3 | WASHER;SPRING M6 | |
| 12 | 5***1 | RESISTOR, AUXILIARY | |
| 13 | S***3 | SCREW | |
| 14 | S***3 | WASHER;SPRING | |
| 15 | 2***3 | RELAY | |
| 16 | 2***3 | RELAY | |
| 17 | 2***3 | RELAY | |
| 18 | 2***3 | RELAY | |
| 19 | 2***3 | RELAY | |
| 20 | 2***3 | RELAY | |
| 21 | 2***3 | RELAY | |
| 22 | 2***3 | RELAY | |
| 23 | 2***3 | RELAY | |
| 24 | 2***3 | RELAY | |
| 25 | S***3 | SCREW M5X0.8X12 | |
| 26 | S***3 | WASHER;SPRING | |
| 27 | 1***9 | PLATE, NAME | |
| 28 | 1***2 | PLATE, NAME | |
| 29 | 5***G | HARNESS, ELECTRIC BOX | |
| 30 | 1***3 | CLIP D20/M8 | |
| 31 | 1***2 | CLIP D14/M8 | |
| 32 | K***9 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
