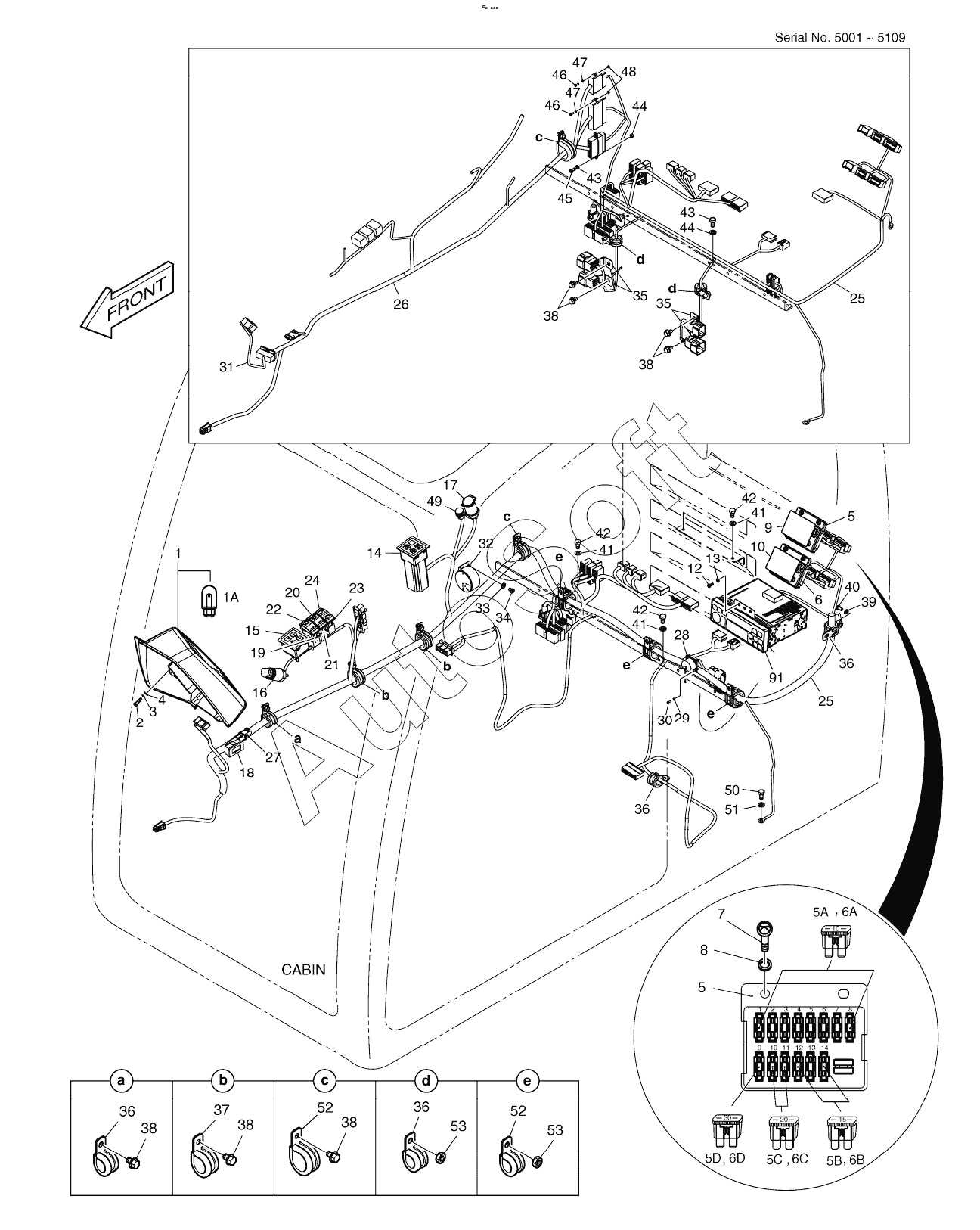

Каталог запасных частей к технике: Doosan DX225LC (2009). ELECTRIC PARTS-CABIN
K1012149G
1
1
1
1A
2
3
4
5
5
5A
5B
5C
5D
6
6A
6B
6C
6D
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
26
27
28
28
29
30
31
32
33
34
35
35
36
36
36
36
36
36
36
36
36
36
37
38
38
38
38
38
38
38
38
38
38
39
40
41
41
41
42
42
42
43
43
44
44
45
46
46
47
47
48
49
50
51
52
52
53
53
53
53
53
53
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1012149G | K***G | ELECTRIC PARTS-CABIN | |
| 1 | 5***C | PANEL, GAUGE | |
| 1 | 5***E | PANEL, GAUGE | |
| 1 | 5***G | PANEL, GAUGE | |
| 10 | K***4 | PLATE, NAME | |
| 12 | S***3 | SCREW M5X0.8X12 | |
| 13 | S***3 | WASHER;SPRING | |
| 14 | 5***5 | PANEL ASSY, WIPER CONTROL | |
| 15 | 5***6 | RADIO CONTROL PANEL ASSY | |
| 16 | 5***1 | LIGHTER;CIGAR | |
| 17 | 5***6 | SOCKET;12V POWER | |
| 18 | 2***0 | METER;HOUR | |
| 19 | 5***3 | SWITCH | |
| 1A | 5***A | BULB | |
| 2 | S***3 | SCREW | |
| 20 | K***1 | ACTUATOR, SWITCH | |
| 21 | 5***3 | SWITCH | |
| 22 | K***2 | ACTUATOR, SWITCH | |
| 23 | K***2 | SWITCH, BREAKER/SHEAR | |
| 24 | K***1 | ACTUATOR, SWITCH | |
| 25 | 5***G | HARNESS, CABIN | |
| 25 | K***A | HARNESS, CABIN | |
| 26 | 5***C | HARNESS, SWITCH BOX | |
| 27 | 5***B | HARNESS, HOUR METER | |
| 28 | 5***A | HARNESS, CHECK CONNECTOR | |
| 28 | 5***B | HARNESS, CHECK CONNECTOR | |
| 29 | S***3 | WASHER;SPRING | |
| 3 | S***3 | WASHER;SPRING | |
| 30 | S***3 | SCREW M3X0.5X10 | |
| 31 | 5***B | HARNESS, GAUGE PANEL JOINT | |
| 32 | 2***6 | BUZZER;PILOT | |
| 33 | S***3 | WASHER;SPRING M6 | |
| 34 | S***3 | SCREW M6X1.0X10 | |
| 35 | 2***1 | BRACKET;HOUSING W9 | |
| 36 | 1***3 | CLIP D20/M8 | |
| 36 | 1***3 | CLIP D20/M8 | |
| 37 | 1***4 | CLIP D26/M8 | |
| 38 | K***9 | BOLT | |
| 38 | K***9 | BOLT | |
| 39 | S***3 | WASHER;SPRING M6 | |
| 4 | S***3 | WASHER;PLAIN | |
| 40 | S***3 | SCREW M6X1.0X12 | |
| 41 | S***3 | WASHER;SPRING | |
| 42 | S***3 | BOLT M8X1.25X16 | |
| 43 | S***3 | WASHER;SPRING | |
| 44 | S***3 | NUT | |
| 45 | S***3 | SCREW M5X0.8X12 | |
| 46 | S***3 | SCREW M3X0.5X10 | |
| 47 | S***3 | WASHER;SPRING | |
| 48 | S***3 | NUT | |
| 49 | 5***3 | SENSOR | |
| 5 | K***A | BOX, FUSE | |
| 50 | S***3 | BOLT M8X1.25X16 | |
| 51 | S***3 | WASHER;SPRING | |
| 52 | 1***5 | CLIP D32/M8 | |
| 53 | 2***5 | NUT M8X1.25 | |
| 53 | 2***5 | NUT M8X1.25 | |
| 5A | 2***6 | FUSE;BLADE 10A | |
| 5B | 2***7 | FUSE;BLADE 15A | |
| 5C | 2***8 | FUSE;BLADE 20A | |
| 5D | 2***5 | FUSE;BLADE 30A | |
| 6 | K***A | BOX, FUSE | |
| 6A | 2***6 | FUSE;BLADE 10A | |
| 6B | 2***7 | FUSE;BLADE 15A | |
| 6C | 2***8 | FUSE;BLADE 20A | |
| 6D | 2***5 | FUSE;BLADE 30A | |
| 7 | S***3 | SCREW M6X1.0X20 | |
| 8 | S***3 | WASHER;SPRING M6 | |
| 9 | K***3 | PLATE, NAME | |
| 91 | K***4 | CAR STEREO |
