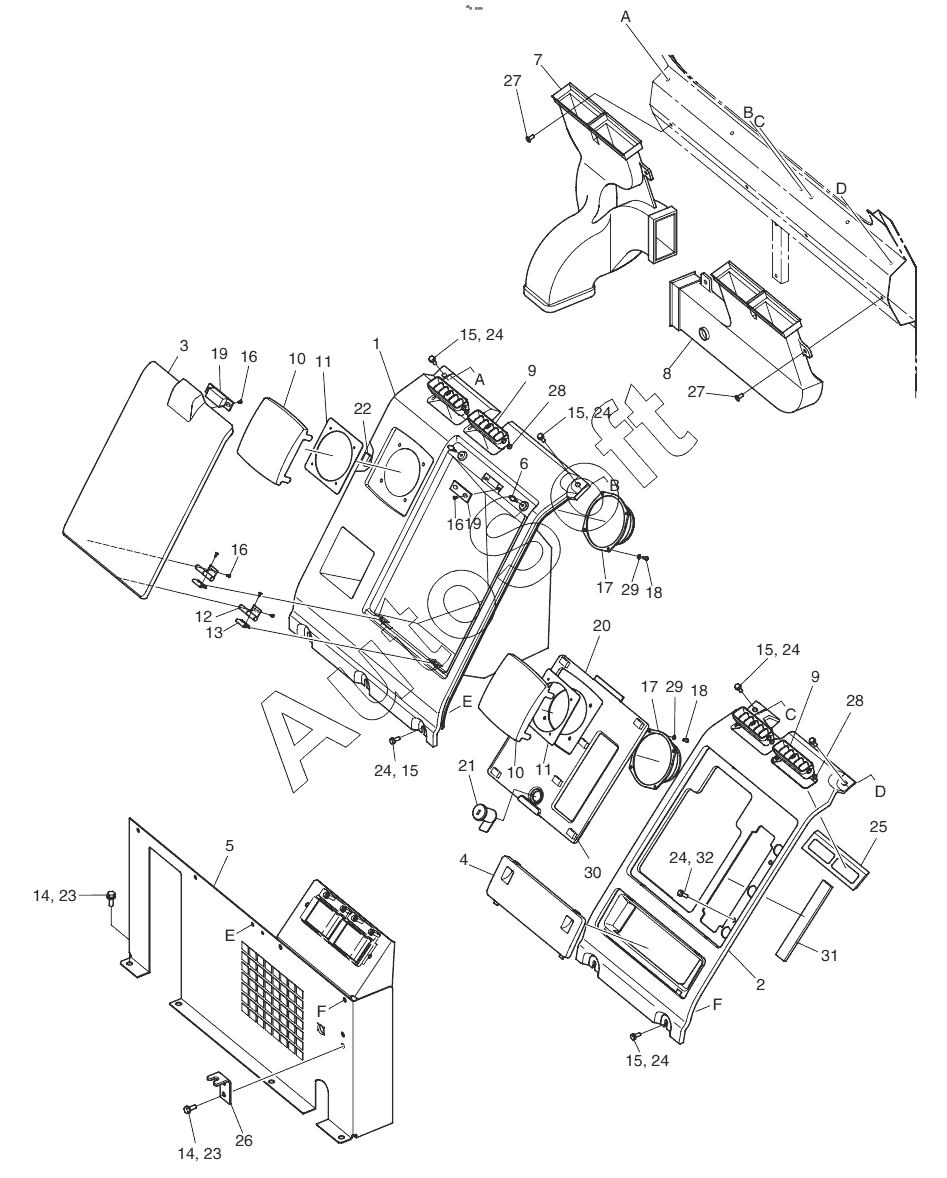

Каталог запасных частей к технике: Doosan S500LC-V (2007). HEATER COVER ASSY
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
15
15
15
15
16
16
16
17
17
18
18
19
19
20
21
172-00215
K1006160
22
23
23
24
24
24
24
24
24
25
26
27
27
28
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172-00215 | 1***5 | CYLINDER;KEY | |
| 621-01917C | 6***C | HEATER COVER ASS'Y | |
| 621-01917E | 6***E | HEATER COVER ASS'Y | |
| 621-01917G | 6***G | HEATER COVER ASS'Y | |
| K1006160 | K***0 | CYLINDER;KEY | |
| 1 | 6***9 | COVER;HEATER(R.H) | |
| 2 | 6***4 | COVER;LOWER HEATER(L.H) | |
| 3 | 6***0 | LID;CENTER | |
| 4 | 6***1 | LID;FUSE BOX | |
| 5 | 6***A | LOW HEATER COVER ASS'Y | |
| 6 | 2***0 | STOPPER;H/C LID | |
| 7 | 2***A | DUCT;VENT(R.H) | |
| 8 | 2***B | DUCT;VENT(L.H) | |
| 9 | 2***A | LOUVER;FACE & VENT | |
| 10 | 2***A | SPEAKER;GRILL | |
| 11 | 2***A | BRACKET;SPEAKER | |
| 12 | 2***A | HINGE | |
| 13 | 2***4 | NUT;SPIRE | |
| 14 | 2***5 | BOLT M8X1.25X20 | |
| 15 | 2***6 | BOLT M6X1.0X16 | |
| 16 | S***3 | SCREW;TAPPING | |
| 17 | 2***0 | SPEAKER | |
| 18 | S***3 | SCREW | |
| 19 | 2***A | CATCH;MAGNETIC | |
| 20 | 6***3 | COVER;HEATER(L.H) | |
| 21 | 2***5 | CYLINDER;KEY | |
| 22 | 2***9 | RUBBER;CUSHION | |
| 23 | 2***2 | WASHER M8 | |
| 24 | 2***5 | WASHER;PLAIN M6 | |
| 25 | 2***7 | RUBBER;CUSHION 15T | |
| 26 | 1***A | BRACKET | |
| 27 | 2***0 | SCREW M6X1.0X14 | |
| 28 | 2***9 | BUSHING | |
| 29 | S***3 | WASHER;PLAIN M3 | |
| 30 | 1***8 | RUBBER | |
| 31 | 1***9 | SPONGE | |
| 32 | 2***6 | BOLT M6X1.0X20 |
