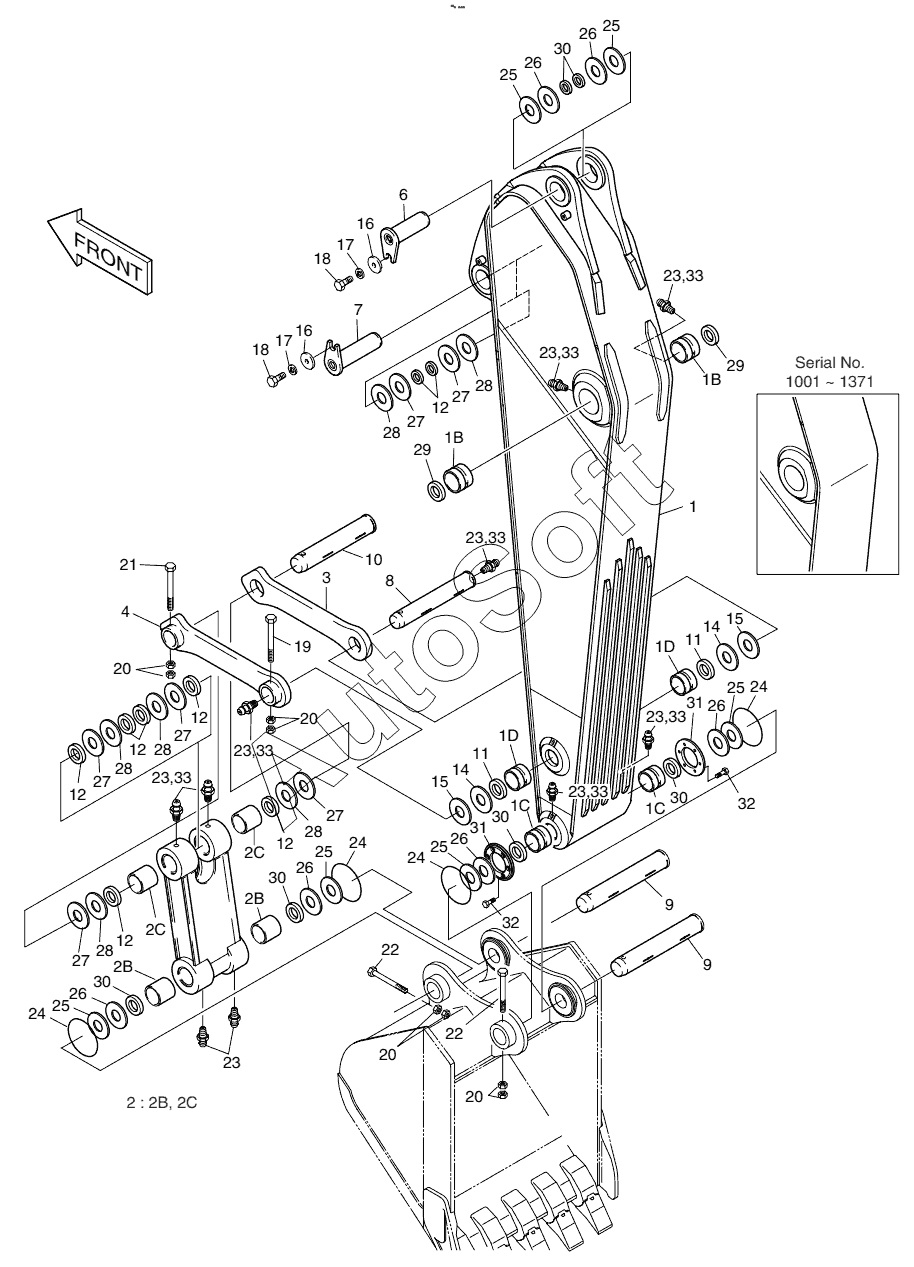

Каталог запасных частей к технике: Doosan S500LC-V (2007). ARM - 2.9m
701-00050
701-00050
701-00050
701-00050
701-00050
1
1
1
1
1B
1B
1C
1C
1D
1D
2110-1252A
2110-1252A
2
2
2
2B
2B
2B
2B
2B
2B
2B
2B
2C
2C
2C
3
4
6
7
8
9
9
10
11
11
12
12
12
12
12
12
14
14
15
15
16
16
17
17
18
18
19
20
20
20
20
21
22
22
23
23
23
23
23
23
23
23
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
27
27
28
28
28
28
28
28
29
29
30
30
30
30
30
31
31
31
31
32
32
33
33
33
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2110-1252A | 2***A | BUSHING | |
| 701-00050 | 7***0 | ARM ASSY -2.9m | |
| 1 | 7***C | ARM SUB ASSY | |
| 1 | 7***E | ARM SUB ASSY | |
| 1 | 7***G | ARM SUB ASSY | |
| 1 | 7***H | ARM SUB ASSY | |
| 10 | 2***8 | PIN | |
| 11 | 2***4 | SEAL;DUST | |
| 12 | 2***5 | SEAL, DUST | |
| 14 | 2***3 | Shim | |
| 15 | 2***2 | Shim | |
| 16 | 2***5 | STOPPER | |
| 17 | S***3 | WASHER;SPRING | |
| 18 | S***6 | BOLT M16X2.0X35 | |
| 19 | S***6 | BOLT | |
| 1B | 1***6 | BUSHING | |
| 1C | 1***5 | BUSHING, FLANGE | |
| 1D | 1***7 | BUSHING | |
| 2 | 2***E | PUSH LINK ASSY | |
| 2 | 2***G | PUSH LINK ASSY | |
| 2 | 2***H | PUSH LINK ASSY | |
| 20 | S***3 | Nut | |
| 21 | S***6 | BOLT | |
| 22 | S***6 | BOLT M20X25X200 | |
| 23 | S***2 | NIPPLE;GREASE(PT1/8) | |
| 24 | 1***9 | O-RING | |
| 25 | 2***3 | SHIM | |
| 26 | 2***2 | SHIM | |
| 27 | 2***2 | SHIM | |
| 28 | 2***3 | SHIM | |
| 29 | 2***9 | SEAL, DUST | |
| 2B | 1***9 | BUSHING | |
| 2B | 2***B | BUSHING | |
| 2C | 2***2 | BUSHING | |
| 3 | 2***B | LINK, GUIDE (R.H) | |
| 30 | 2***8 | SEAL, DUST | |
| 31 | 1***3 | SPACER | |
| 31 | 1***А | SPACER | |
| 32 | 1***3 | BOLT | |
| 33 | 1***0 | CAP;GREASE NIPPLE | |
| 4 | 2***B | LINK, GUIDE (L.H) | |
| 6 | 1***8 | PIN | |
| 7 | 2***2 | PIN | |
| 8 | 2***A | PIN | |
| 9 | 2***A | PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
