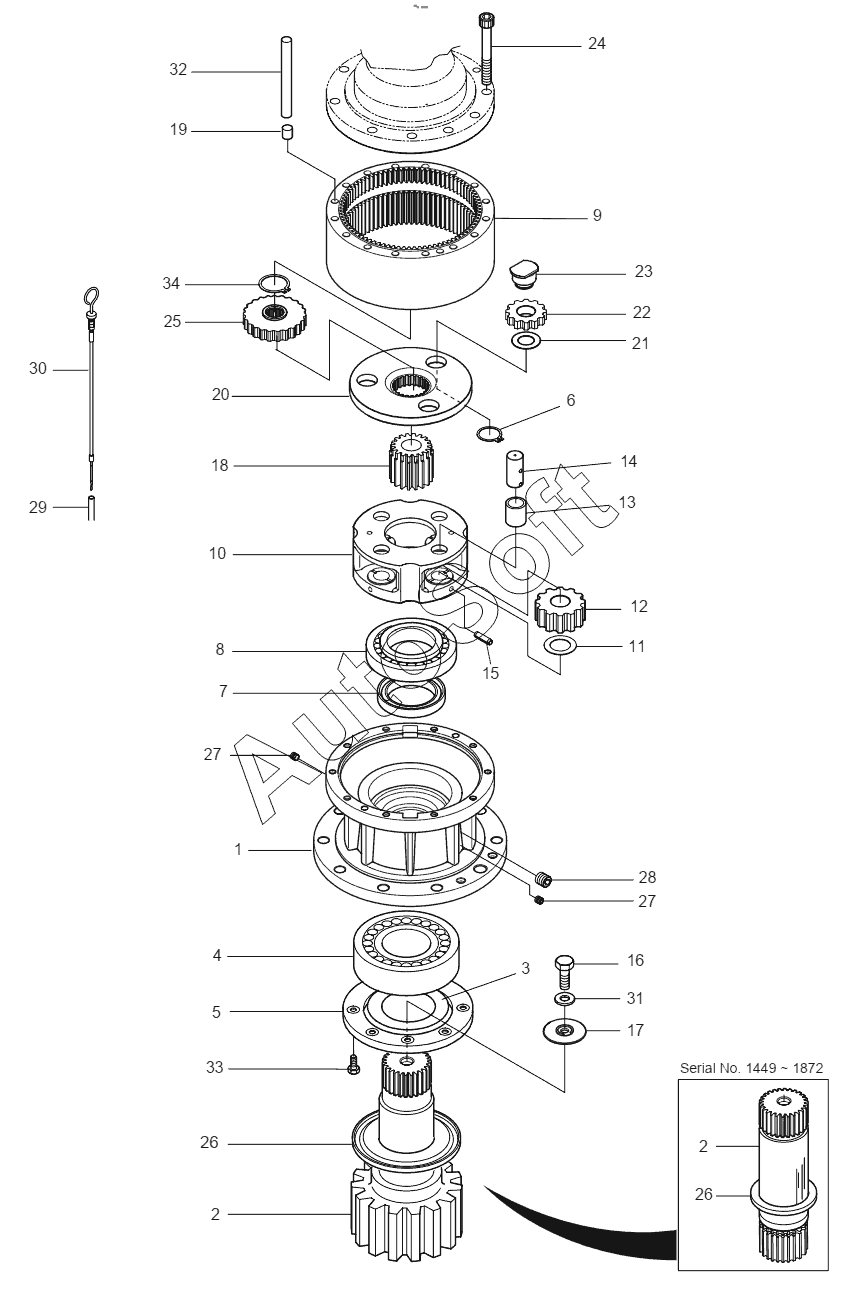

Каталог запасных частей к технике: Doosan S500LC-V (2007). SWING REDUCTION GEAR Serial No 1449 -
26
26
26
17
18
19
20
21
22
23
24
25
16
26
26
26
27
27
28
29
30
31
32
33
34
8
K1033589
1
2
2
2
2
3
4
5
6
7
K1000350
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1000350 | K***0 | REDUCTION GEAR ASSY | |
| K1033589 | K***9 | REDUCTION GEAR, SWING | |
| 1 | 2***C | CASING | |
| 2 | 2***C | SHAFT, DRIVE | |
| 2 | K***0 | SHAFT, DRIVE | |
| 3 | 2***0 | PLATE | |
| 4 | 2***3 | BEARING;ROLLER | |
| 5 | 2***B | PLATE;COVER | |
| 6 | S***0 | RING;SNAP | |
| 7 | 2***4 | SEAL;OIL | |
| 8 | 1***4 | Bearing, roller | |
| 8 | 2***0 | BEARING;ROLLER | |
| 9 | 1***A | Gear, ring | |
| 10 | 2***1 | Carrier no.2 | |
| 11 | 2***A | WASHER;THRUST NO.2 | |
| 12 | 1***0 | Gear, planet no.2 | |
| 13 | 1***9 | Bush no.2 | |
| 14 | 1***A | Pin no.2 | |
| 15 | S***1 | PIN;SPRING | |
| 16 | S***1 | BOLT | |
| 17 | 1***8 | Washer, thrust no.3 | |
| 18 | 1***8 | Gear, sun no.2 | |
| 19 | 2***0 | PIN;KNOCK | |
| 20 | 2***A | Carrier no.1 | |
| 21 | 1***7 | Washer, thrust no.1 | |
| 22 | 1***A | Gear, planet no.1 | |
| 23 | 1***A | Pin assy no.1 | |
| 24 | S***1 | BOLT;SOCKET | |
| 25 | 1***A | Gear, sun no.1 | |
| 26 | 2***A | SPACER | |
| 26 | K***1 | SPACER | |
| 27 | 2***2 | PLUG | |
| 28 | 2***4 | PLUG | |
| 29 | 2***6 | PIPE;LEVEL GAUGE | |
| 30 | 2***5 | GAUGE;LEVEL | |
| 31 | S***0 | WASHER;DOUBLE TAB | |
| 32 | 1***A | Pipe | |
| 33 | 1***4 | BOLT | |
| 34 | S***0 | RING;SNAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
