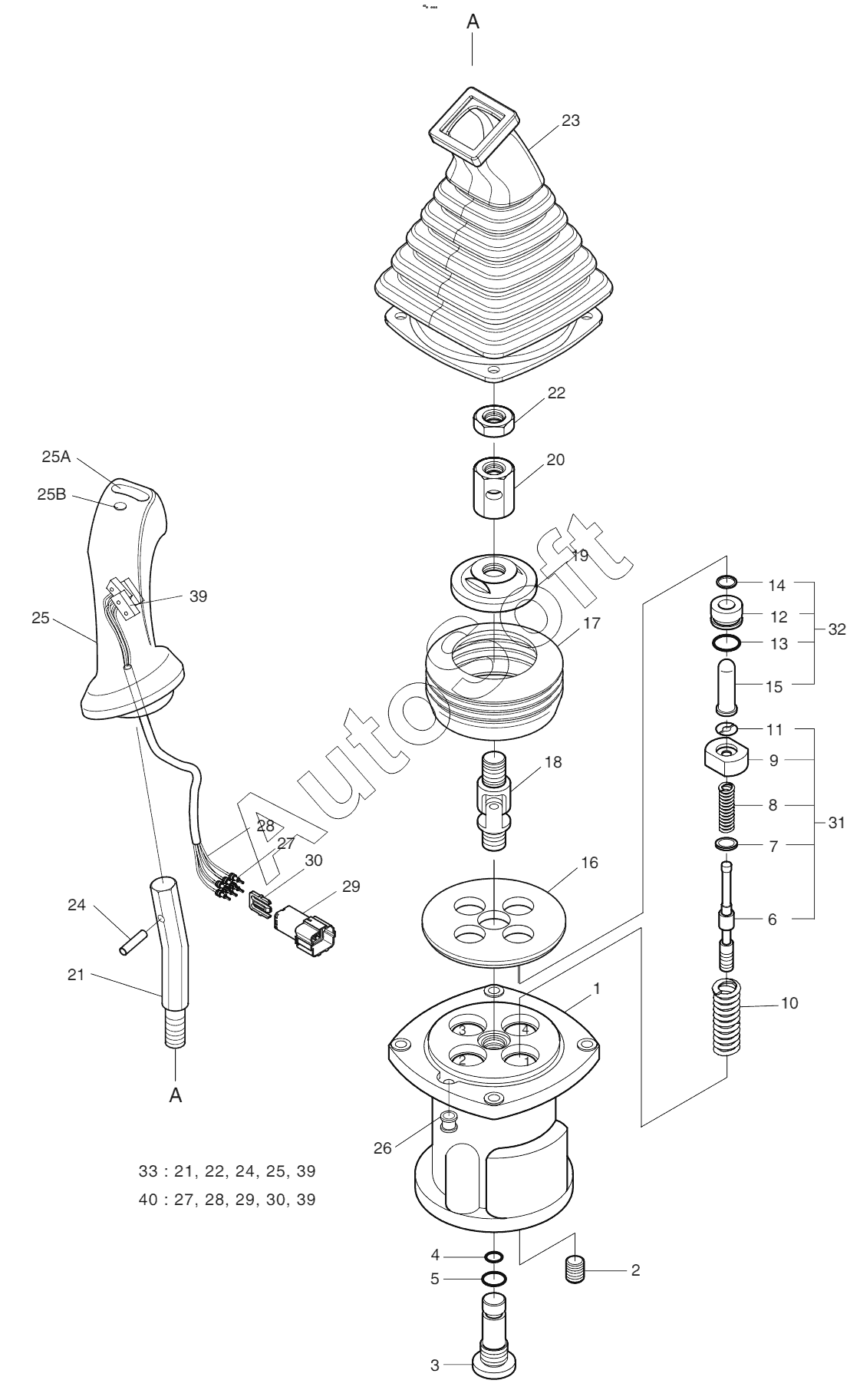

Каталог запасных частей к технике: Doosan S500LC-V (2007). REMOTE CONTROL VALVE - 3 SWITCH
420-00358
420-00359
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
25
25А
25В
26
27
27
28
28
29
29
30
30
31
32
33
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00358 | 4***8 | REMOTE CONTROL VALVE | |
| 420-00359 | 4***9 | REMOTE CONTROL VALVE | |
| 1 | J***1 | CASE | |
| 10 | J***7 | SPRING | |
| 11 | J***1 | Stopper | |
| 12 | J***8 | Plug | |
| 13 | Р***0 | O-RING | |
| 14 | R***0 | SEAL DYR10 | |
| 15 | J***9 | Rod, push | |
| 16 | J***2 | PLATE | |
| 17 | J***8 | BOOT | |
| 18 | J***2 | JOINT ASS'Y | |
| 19 | J***4 | PLATE;SWASH | |
| 2 | W***8 | PLUG | |
| 20 | J***4 | NUT;HEX. | |
| 21 | J***1 | BAR;HANDLE | |
| 22 | H***4 | NUT;HEX. | |
| 23 | J***2 | BOOT | |
| 24 | S***8 | PIN;SPRING | |
| 25 | J***1 | HANDLE ASSY | |
| 25А | 1***1 | CAP;PEANUT | |
| 25В | 1***7 | CAP;ROUND | |
| 26 | J***3 | BUSHING | |
| 27 | T***L | Terminal | |
| 28 | W***E | Wire, seal | |
| 29 | S***T | HOUSING | |
| 3 | J***2 | PLUG | |
| 30 | S***P | HOLDER;REAR | |
| 31 | J***1 | SPOOL KIT | |
| 32 | J***2 | PLUG KIT | |
| 33 | J***1 | HANDLE KIT | |
| 39 | S***H | Switch | |
| 4 | Р***А | O-RING | |
| 40 | К***2 | SWITCH ASSY | |
| 5 | Р***4 | O-RING | |
| 6 | J***3 | SPOOL | |
| 7 | J***4 | SHIM | |
| 8 | J***2 | Spring | |
| 9 | J***6 | Seat, spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
