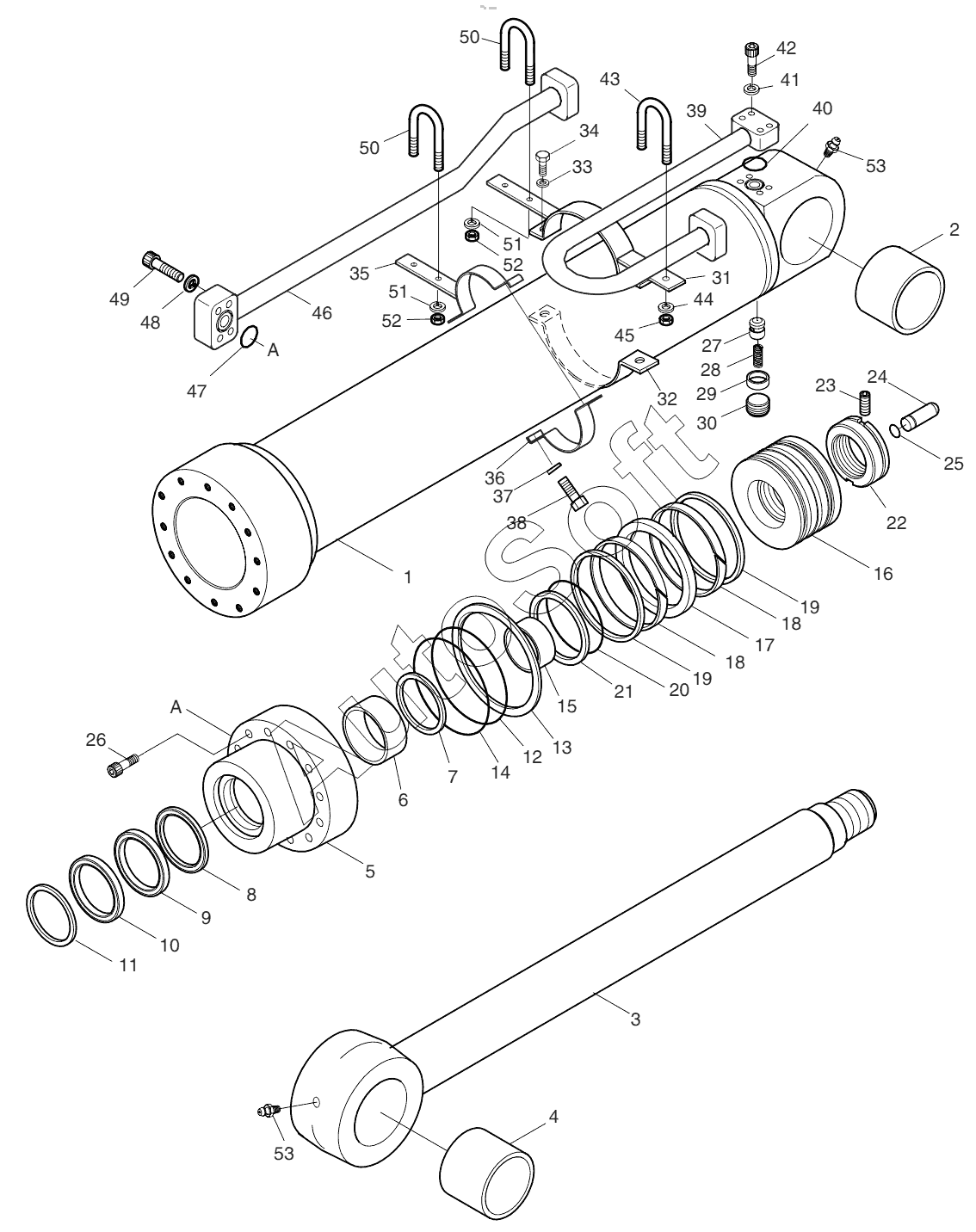

Каталог запасных частей к технике: Doosan S500LC-V (2007). ARM CYLINDER
40
26
27
28
29
30
31
32
33
34
35
36
37
38
39
25
41
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
440-00015АКТ
440-00015АКТ
13
440-00015В
1
2
3
3
4
5
6
7
8
9
10
11
12
440-00015А
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00015А | 4***А | CYLINDER, ARM | |
| 440-00015АКТ | 4***Т | SEAL KIT | |
| 440-00015В | 4***В | CYLINDER, ARM | |
| 1 | 5***0 | TUBE ASSY | |
| 2 | 0***0 | BUSH | |
| 3 | 5***0 | ROD ASSY | |
| 3 | 5***3 | ROD ASSY | |
| 4 | 0***0 | BUSH | |
| 5 | 5***0 | COVER, ROD | |
| 6 | Е***4 | DD-BUSH | |
| 7 | 0***0 | RING, RETAINING | |
| 8 | Е***0 | SEAL, BUFFER | |
| 9 | Е***0 | U-PACKING | |
| 10 | Е***0 | WIPER, DUST | |
| 11 | 0***0 | RING, RETAINING | |
| 12 | Е***1 | O-RING | |
| 13 | 0***0 | RING, BACK-UP | |
| 14 | Е***3 | O-RING | |
| 15 | 5***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | Е***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | Е***1 | O-RING | |
| 21 | 0***0 | RING, BACK-UP | |
| 22 | 0***0 | NUT, PISTON | |
| 22 | 5***0 | NUT, PISTON | |
| 23 | Е***4 | SCREW, SET | |
| 23 | Е***4 | SCREW, SET | |
| 24 | 0***1 | PLUNGER, CUSHION | |
| 25 | 0***0 | RING, STOP | |
| 26 | Е***9 | BOLT, SOCKET | |
| 27 | 0***0 | VALVE, CHECK | |
| 28 | 0***0 | SPRING | |
| 29 | 0***0 | SUPPORT, SPRING | |
| 30 | Е***0 | PLUG PT3/8 | |
| 31 | 5***0 | PIPE BAND ASSY -A | |
| 32 | 0***1 | BAND, PIPE | |
| 33 | Е***2 | WASHER, SPRING | |
| 34 | Е***3 | BOLT, HEX. | |
| 35 | 5***0 | PIPE BAND ASSY -B | |
| 36 | 0***1 | BAND, PIPE | |
| 37 | Е***2 | WASHER, SPRING | |
| 38 | Е***3 | BOLT, HEX. | |
| 39 | 5***0 | PIPE ASSY -H | |
| 40 | Е***1 | O-RING | |
| 41 | Е***2 | WASHER, SPRING | |
| 42 | Е***6 | BOLT, SOCKET | |
| 43 | 0***0 | U-BOLT | |
| 44 | Е***2 | WASHER, SPRING | |
| 45 | Е***2 | NUT, HEX. | |
| 46 | 5***0 | PIPE ASSY -R | |
| 47 | Е***1 | O-RING | |
| 48 | Е***2 | WASHER, SPRING | |
| 49 | Е***6 | BOLT, SOCKET | |
| 50 | 0***0 | U-BOLT | |
| 51 | Е***2 | WASHER, SPRING | |
| 52 | Е***2 | NUT, HEX. | |
| 53 | Е***2 | NIPPLE, GREASE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
