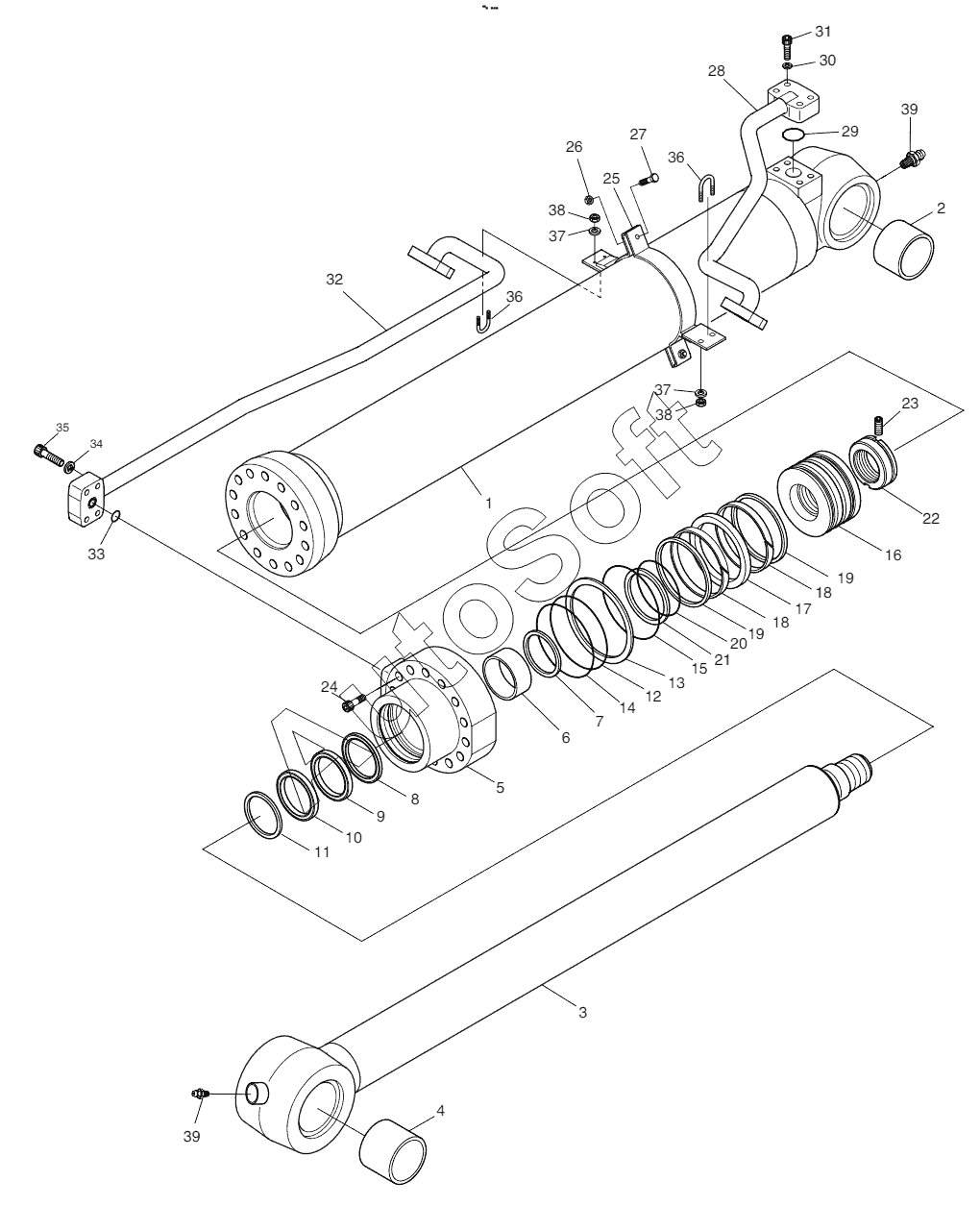

Каталог запасных частей к технике: Doosan S500LC-V (2007). BUCKET CYLINDER - HEAVY DUTY
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
39
440-00013АКТ
440-00013АКТ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 440-00013АКТ | 4***Т | SEAL KIT | |
| К1008815 | К***5 | BUCKET CYLINDER-HEAVY DUTY | |
| К1008815А | К***А | BUCKET CYLINDER-HEAVY | |
| 1 | 5***0 | TUBE ASSY | |
| 2 | 0***2 | BUSH | |
| 3 | 5***5 | ROD ASSY | |
| 3 | 5***6 | ROD ASSY | |
| 4 | 0***2 | BUSH | |
| 5 | 5***2 | COVER, ROD | |
| 6 | Е***7 | BUSH, DU | |
| 7 | 0***0 | RING, RETAINING | |
| 8 | Е***0 | SEAL, BUFFER | |
| 9 | Е***0 | PACKING, U | |
| 10 | Е***0 | WIPER, DUST | |
| 11 | 0***0 | RING, RETAINING | |
| 12 | Е***1 | O-RING | |
| 13 | 0***1 | RING, BACK-UP | |
| 14 | Е***1 | O-RING | |
| 15 | 0***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | Е***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | Е***1 | O-RING | |
| 21 | 5***1 | RING, BACK-UP | |
| 22 | 5***0 | NUT, PISTON | |
| 22 | 8***0 | NUT, PISTON | |
| 23 | Е***4 | SCREW, SET | |
| 24 | Е***9 | BOLT, SOCKET | |
| 25 | 5***0 | PIPE BAND ASSY -R | |
| 26 | Е***2 | WASHER, SPRING | |
| 27 | Е***3 | BOLT, HEX. | |
| 28 | 5***0 | PIPE ASSY -H | |
| 29 | Е***1 | O-RING | |
| 30 | Е***2 | WASHER, SPRING | |
| 31 | Е***6 | BOLT, SOCKET | |
| 32 | 5***0 | PIPE ASSY -R | |
| 33 | Е***1 | O-RING | |
| 34 | Е***2 | WASHER, SPRING | |
| 35 | Е***6 | BOLT, SOCKET | |
| 36 | 0***0 | U-BOLT | |
| 37 | Е***2 | WASHER, SPRING | |
| 38 | Е***2 | NUT, HEX. | |
| 39 | Е***2 | NIPPLE, GREASE |
