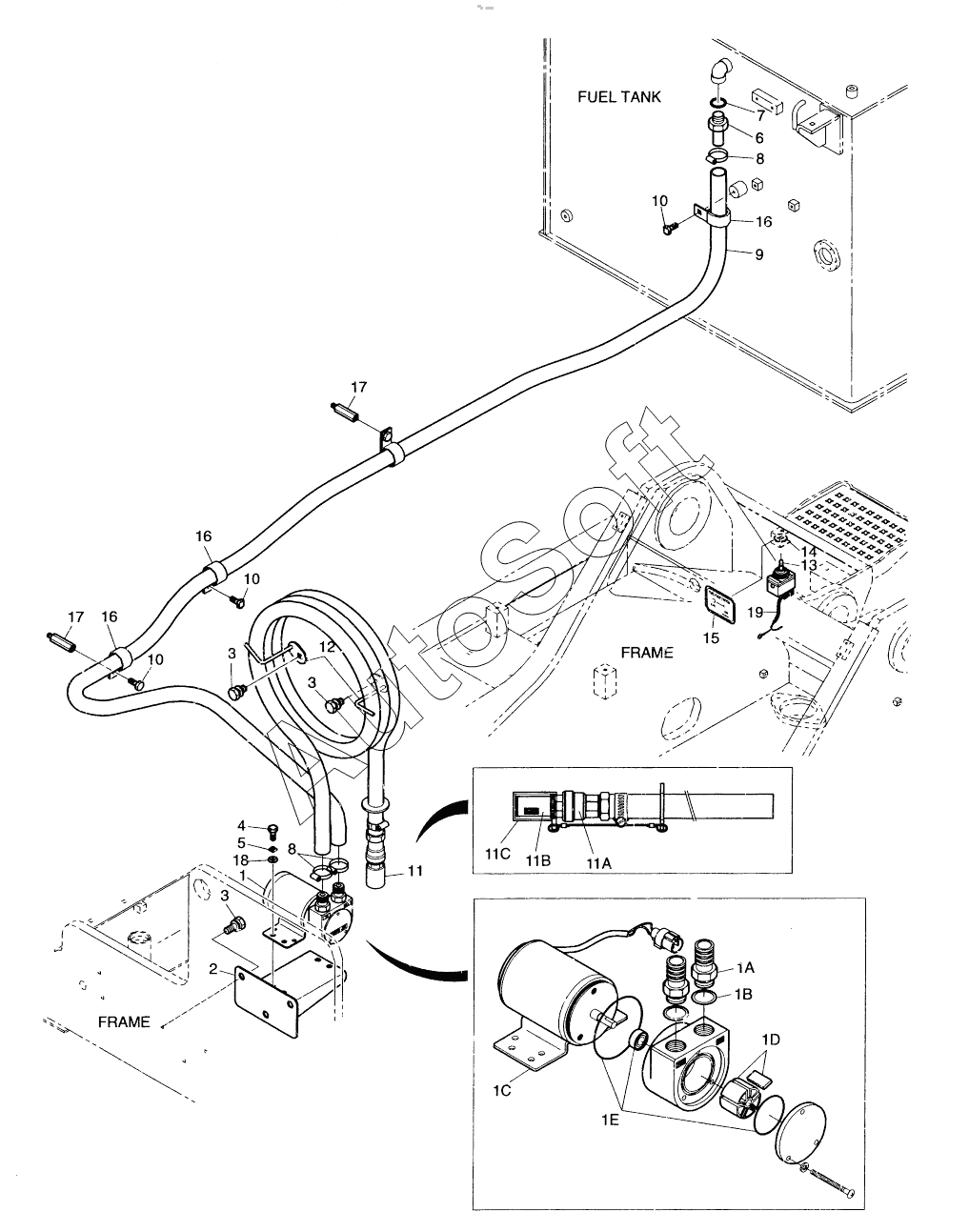

Каталог запасных частей к технике: Doosan S500LC-V (2007). FUEL FILLER PUMP ASSY
1
1А
1В
1С
1D
1Е
2
3
3
3
4
5
6
7
8
8
9
10
10
10
11
11А
11В
11С
12
13
14
15
16
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-00295 | 4***5 | FUEL FILLER PUMP ASSY -OPT | |
| 1 | 4***8 | Pump, fuel transfer | |
| 10 | 1***6 | BOLT M8X1.25X12 | |
| 11 | 1***3 | HOSE ASS'Y 3/4-4000L | |
| 11А | 2***8 | VALVE;CHECK | |
| 11В | 2***2 | STRAINER | |
| 11С | 2***6 | CAP;STRAINER | |
| 12 | 1***0 | Bracket | |
| 13 | 2***6 | SWITCH;TOGGLE | |
| 14 | 2***3 | Washer, toggle switch | |
| 15 | 1***9 | Plate, name | |
| 16 | 1***5 | CLIP D32/M8 | |
| 17 | 2***7 | BOLT;STUD M8X1.25X20/M8 | |
| 18 | S***3 | WASHER;PLAIN M8 | |
| 19 | 5***4 | Harness, toggle switch | |
| 1D | 4***1 | VANE KIT | |
| 1А | 2***В | .ADAPTER | |
| 1В | S***1 | SEAL;WASHER | |
| 1Е | 2***Т | SEAL KIT | |
| 1С | 5***2 | Motor | |
| 2 | 1***8 | Bracket | |
| 3 | 2***0 | Bolt, set | |
| 4 | S***3 | BOLT M8X1.25X20 | |
| 5 | S***3 | WASHER;SPRING | |
| 6 | 2***6 | ADAPTER PF1/2 | |
| 7 | S***1 | O-RING | |
| 8 | S***3 | CLAMP | |
| 9 | 2***8 | HOSE 3000L |
