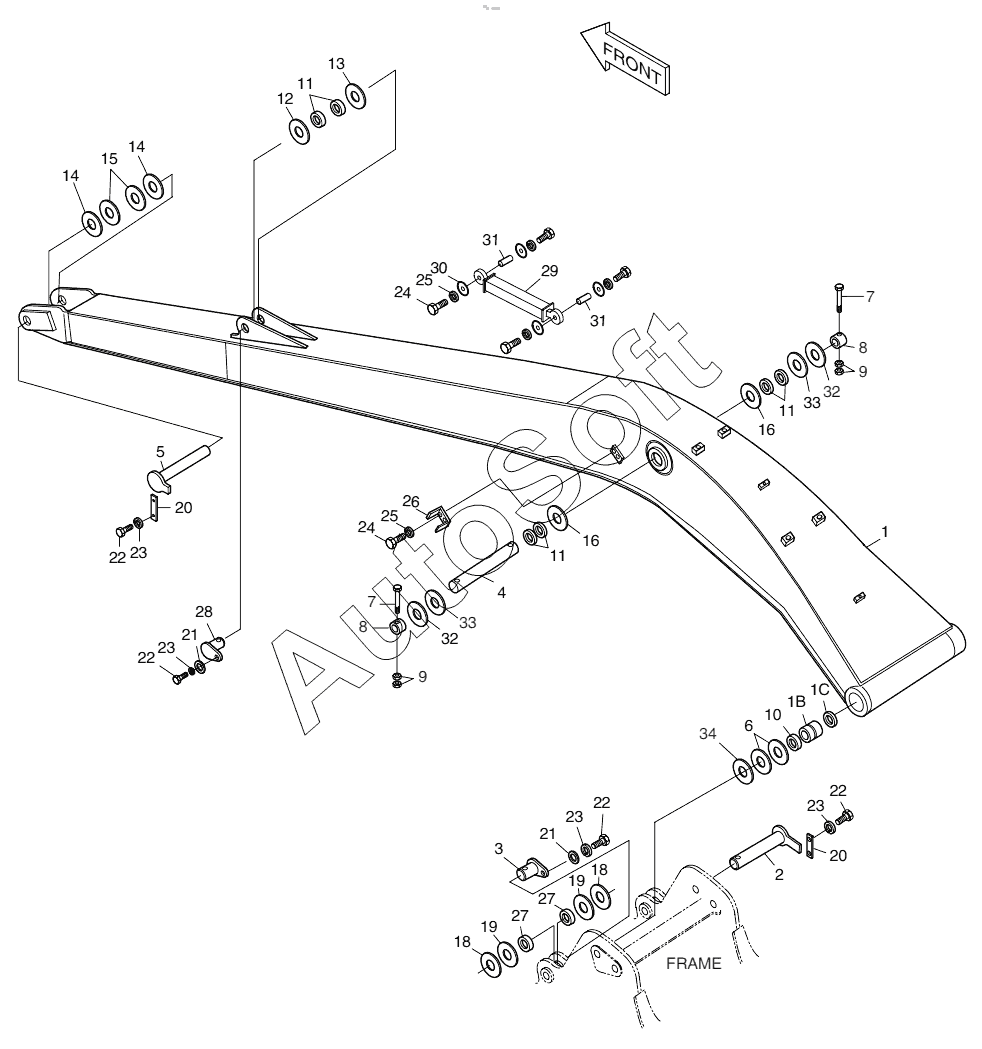

Каталог запасных частей к технике: Doosan S500LC-V (2007). BOOM - 11.0m
701-00453
1
1В
1С
2
3
3
4
5
6
7
7
7
7
8
8
9
9
10
11
11
11
12
13
14
14
15
16
16
18
18
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
25
25
26
27
27
28
29
30
31
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00453 | 7***3 | BOOM ASSY | |
| 1 | 7***4 | BOOM SUB ASSY -11m | |
| 10 | 2***9 | SEAL, DUST | |
| 11 | 2***8 | SEAL, DUST | |
| 12 | 2***3 | SHIM | |
| 13 | 2***2 | SHIM | |
| 14 | 2***3 | SHIM | |
| 15 | 2***2 | SHIM | |
| 16 | 2***0 | SHIM | |
| 18 | 2***3 | SHIM | |
| 19 | 2***2 | SHIM | |
| 1В | 1***2 | BUSHING | |
| 1С | 2***9 | SEAL, DUST | |
| 2 | 1***А | PIN | |
| 20 | 2***6 | PLATE, STOPPER | |
| 21 | 2***5 | STOPPER | |
| 22 | S***6 | Bolt | |
| 23 | S***3 | WASHER;SPRING | |
| 24 | S***3 | BOLT M12X1.75X25 | |
| 25 | S***3 | WASHER;SPRING M10 | |
| 26 | 2***3 | BRACKET | |
| 27 | 2***5 | SEAL, DUST | |
| 28 | 2***А | PIN | |
| 29 | 2***А | ROD, TIE | |
| 3 | 2***C | PIN | |
| 3 | 2***А | PIN | |
| 30 | 2***А | PLATE, STOPPER | |
| 31 | 2***А | PIN | |
| 32 | 2***1 | SHIM | |
| 33 | 2***2 | SHIM | |
| 34 | D***8 | SHIM | |
| 4 | 1***2 | PIN | |
| 5 | 2***G | PIN | |
| 6 | 2***3 | SHIM | |
| 7 | S***1 | BOLT M20X2.0X200 | |
| 7 | S***6 | BOLT M20X25X200 | |
| 8 | 2***8 | STOPPER | |
| 9 | S***3 | Nut |
