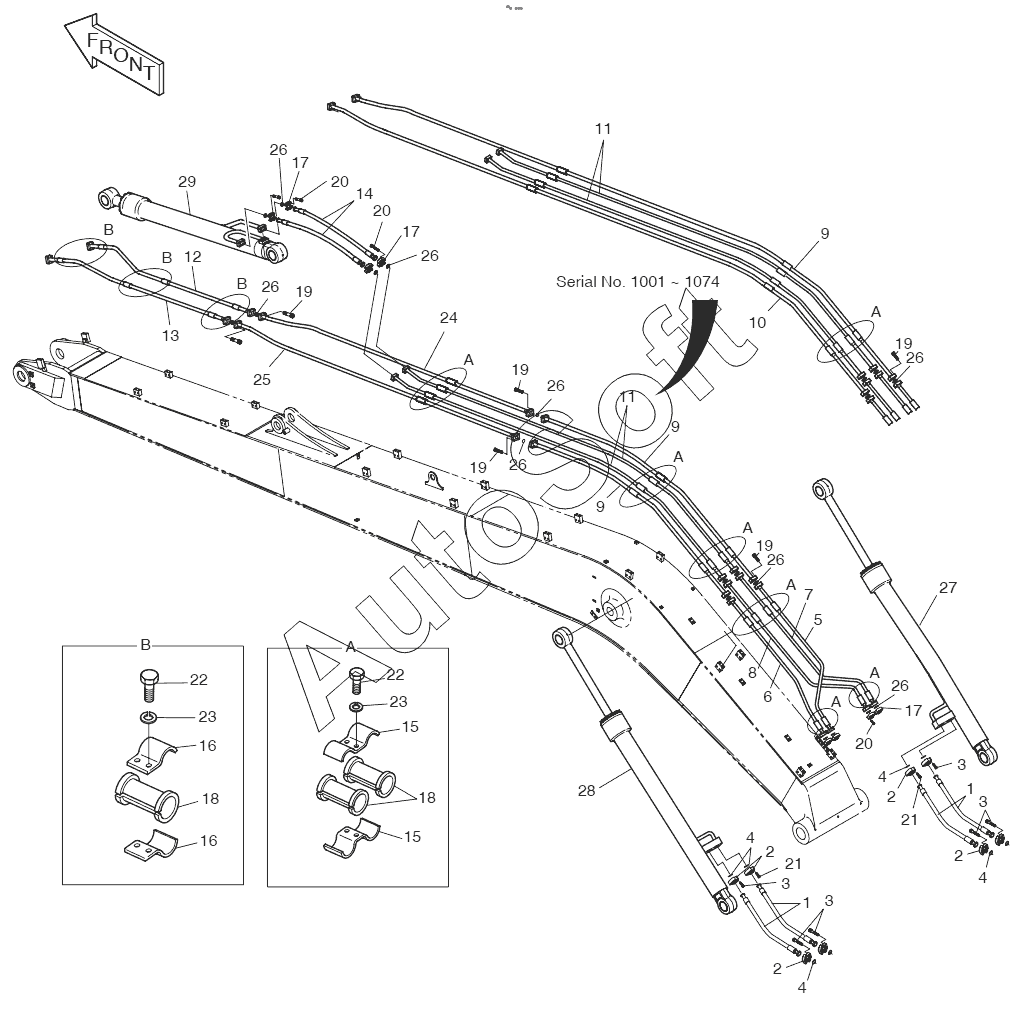

Каталог запасных частей к технике: Doosan S500LC-V (2007). BOOM PIPING - 9.0m
400-00971
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
9
9
9
9
9
9
9
10
11
11
12
13
14
15
15
16
16
17
17
17
18
18
19
19
19
19
19
19
19
19
19
19
20
20
20
21
21
22
22
23
23
24
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00971 | 4***1 | BOOM PIPING-9.0m | |
| 1 | D***2 | HOSE-1070L | |
| 2 | 2***1 | FLANGE;SPLIT | |
| 3 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 4 | 2***9 | O-RING | |
| 5 | 1***В | PIPE | |
| 6 | 1***В | PIPE | |
| 7 | 1***7 | PIPE | |
| 8 | 1***8 | PIPE | |
| 9 | 1***9 | PIPE | |
| 9 | 1***А | PIPE | |
| 10 | 1***0 | PIPE | |
| 11 | 1***1 | PIPE | |
| 12 | 1***9 | PIPE | |
| 13 | 1***0 | PIPE | |
| 14 | D***6 | HOSE | |
| 15 | 1***А | CLAMP, PIPE | |
| 16 | 1***9 | CLAMP, PIPE | |
| 17 | 2***6 | Flange | |
| 18 | 1***0 | RUBBER | |
| 19 | S***6 | BOLT | |
| 19 | S***6 | BOLT | |
| 20 | S***6 | Bolt | |
| 21 | S***6 | BOLT, SOCKET | |
| 22 | S***6 | BOLT | |
| 23 | S***3 | Washer | |
| 24 | 1***8 | PIPE | |
| 25 | 1***9 | PIPE | |
| 26 | 2***3 | O-ring | |
| 26 | 2***3 | O-ring | |
| 27 | 4***6 | CYLINDER, BOOM (R.H) | |
| 27 | 4***А | CYLINDER, BOOM (R.H) | |
| 28 | 4***7 | CYLINDER, BOOM (L.H) | |
| 28 | 4***А | CYLINDER, BOOM (L.H) | |
| 29 | 4***А | CYLINDER, ARM | |
| 29 | 4***В | CYLINDER, ARM |
