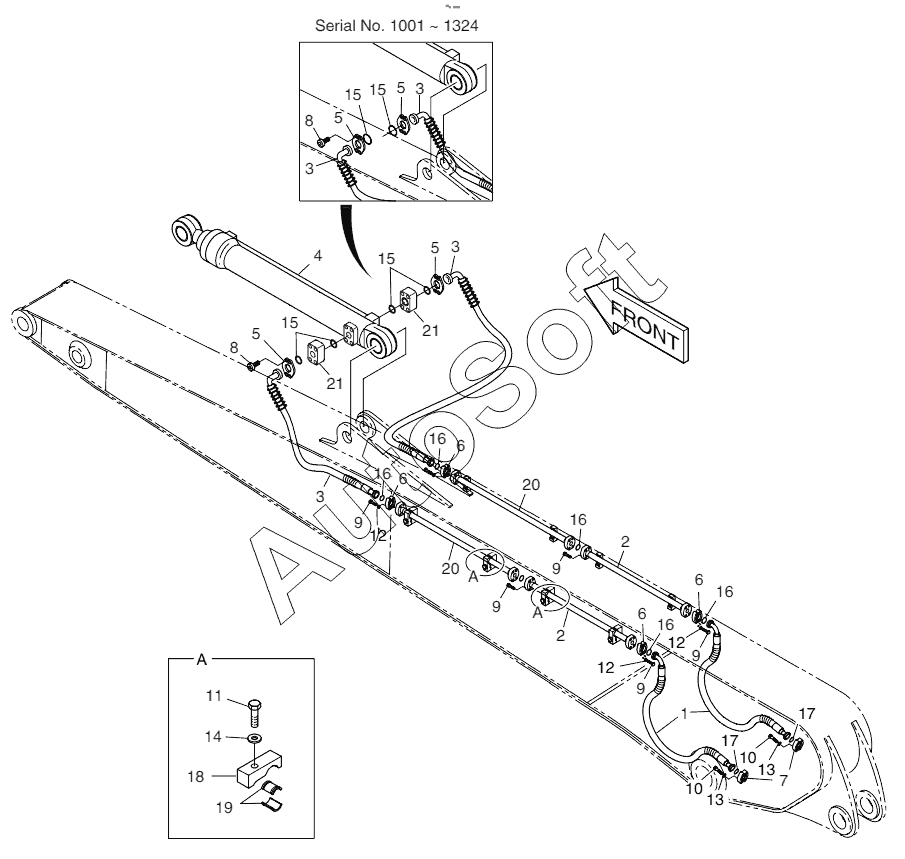

Каталог запасных частей к технике: Doosan S500LC-V (2007). ARM PIPING - 8.0m
400-00187А
1
1
2
2
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
5
6
6
6
6
7
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
12
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
17
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00187А | 4***А | ARM PIPING-8.0m | |
| 1 | D***1 | HOSE PF1 1/4-1600L | |
| 1 | D***1 | HOSE PF1 1/4-1950L | |
| 2 | 1***6 | PIPE | |
| 2 | 1***А | PIPE | |
| 3 | D***3 | HOSE | |
| 3 | D***9 | HOSE | |
| 4 | 4***9 | Cylinder, bucket | |
| 4 | 4***А | CYLINDER, BUCKET | |
| 5 | 2***9 | FLANGE | |
| 6 | 2***1 | FLANGE;SPLIT | |
| 7 | 2***6 | Flange | |
| 8 | S***6 | BOLT M10X1.5X35 | |
| 8 | S***6 | BOLT;SOCKET M10X1.5X70 | |
| 9 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 9 | S***6 | BOLT, SOCKET | |
| 10 | S***6 | BOLT | |
| 11 | S***6 | Bolt | |
| 12 | S***3 | Washer | |
| 13 | S***3 | WASHER | |
| 14 | S***3 | WASHER;SPRING | |
| 15 | 2***2 | O-RING | |
| 15 | 2***2 | O-RING | |
| 16 | 2***9 | O-RING | |
| 17 | 2***3 | O-ring | |
| 18 | 2***А | CLAMP, PIPE | |
| 19 | 1***2 | RUBBER | |
| 20 | 1***0 | PIPE | |
| 21 | 4***2 | BLOCK, SPACER |
