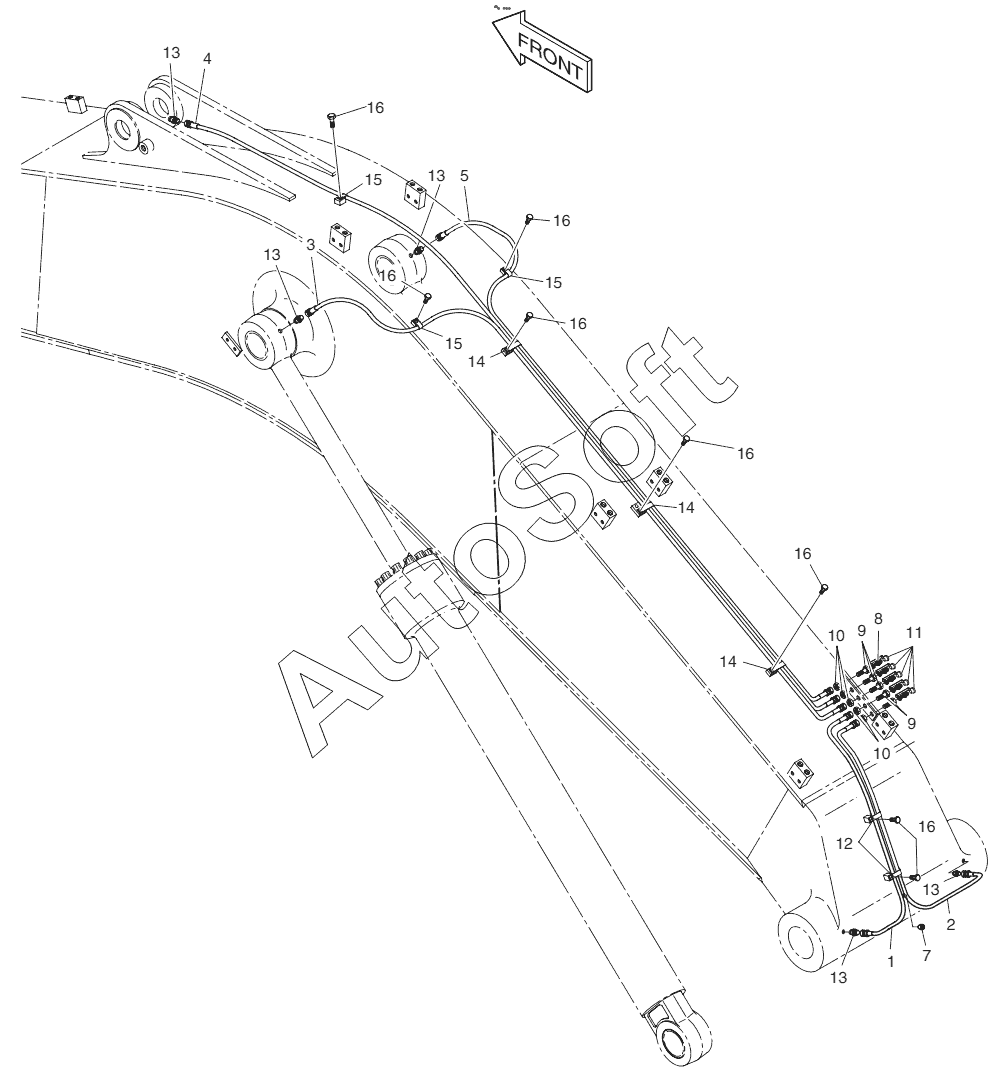

Каталог запасных частей к технике: Doosan S500LC-V (2007). LUBRICATION PIPING - 7.1m BOOM Serial No 1201 -
7
16
16
16
16
16
16
16
15
15
15
14
14
14
13
13
13
13
13
12
11
10
10
9
9
8
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01405 | 4***5 | FRONT LUBRICATION PIPING | |
| 1 | 2***7 | Hose | |
| 1 | 2***9 | Hose | |
| 2 | 2***2 | Hose pf1/4-1450l | |
| 2 | 2***9 | Hose | |
| 3 | 2***7 | HOSE PF1/4-3300L | |
| 4 | 2***5 | HOSE PF1/4-3600L | |
| 4 | D***3 | HOSE PF1/4-3650L | |
| 5 | D***6 | HOSE PF1/4-3250L | |
| 7 | S***3 | PLUG;DRAIN M10X1.5X15 | |
| 8 | S***1 | NIPPLE;GREASE | |
| 9 | 1***3 | REDUCER PT1/8-PF1/4 | |
| 10 | 1***6 | NUT PF1/4 | |
| 11 | 1***0 | CAP;GREASE NIPPLE | |
| 12 | 1***5 | Clip | |
| 13 | 2***2 | ELBOW PF1/4-PT1/8 | |
| 14 | 1***4 | Clip | |
| 15 | 2***2 | CLIP | |
| 16 | 1***6 | BOLT M8X1.25X12 |
