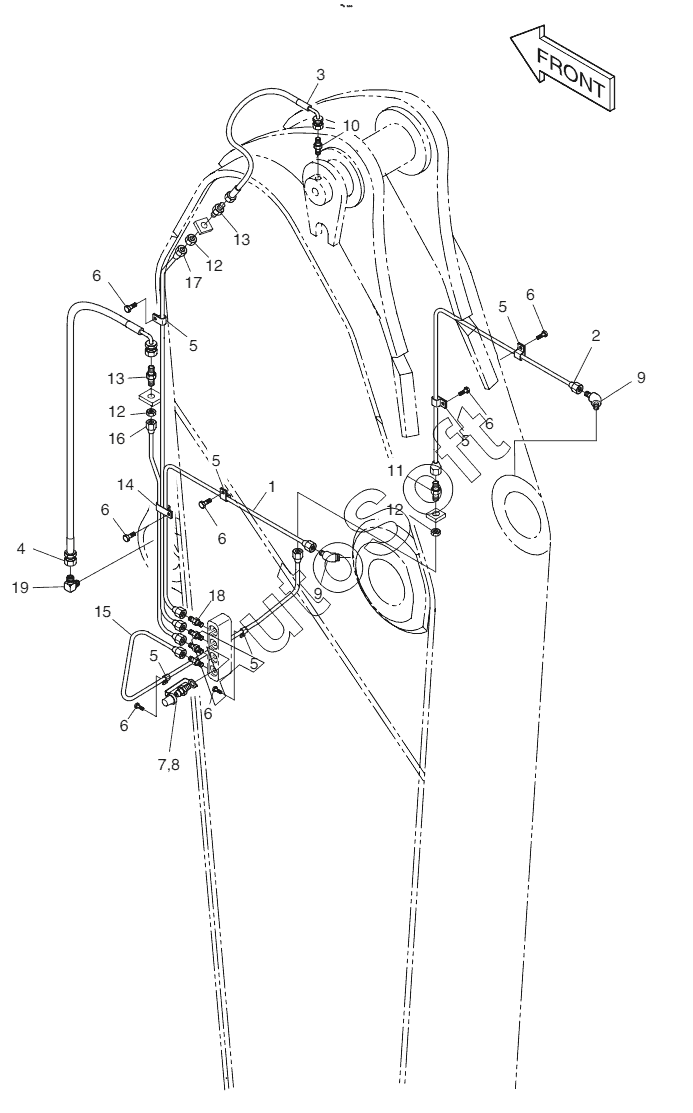

Каталог запасных частей к технике: Doosan S500LC-V (2007). LUBRICATION PIPING - H.D ARM 3.35m Serial No 1001 - 1462
10
19
18
17
16
15
14
13
13
12
12
12
11
К1000171
9
9
8
7
6
6
6
6
6
6
6
5
5
5
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К1000171 | К***1 | REMOTE LUBRICATION PIPING | |
| 1 | К***1 | PIPE | |
| 2 | К***2 | PIPE | |
| 3 | 2***4 | HOSE PF1/4-450L | |
| 4 | D***9 | HOSE | |
| 5 | 2***1 | CLIP | |
| 6 | 1***6 | BOLT M8X1.25X12 | |
| 7 | S***1 | NIPPLE;GREASE | |
| 8 | 1***0 | CAP;GREASE NIPPLE | |
| 9 | К***7 | ELBOW | |
| 10 | 2***2 | Adapter | |
| 11 | D***9 | Adapter | |
| 12 | S***3 | NUT M14X1.5 | |
| 13 | 2***2 | Adapter | |
| 14 | 1***4 | Clip | |
| 15 | К***2 | PIPE | |
| 16 | К***3 | PIPE | |
| 17 | К***4 | PIPE | |
| 18 | 2***4 | Adapter | |
| 19 | 2***1 | Elbow |
