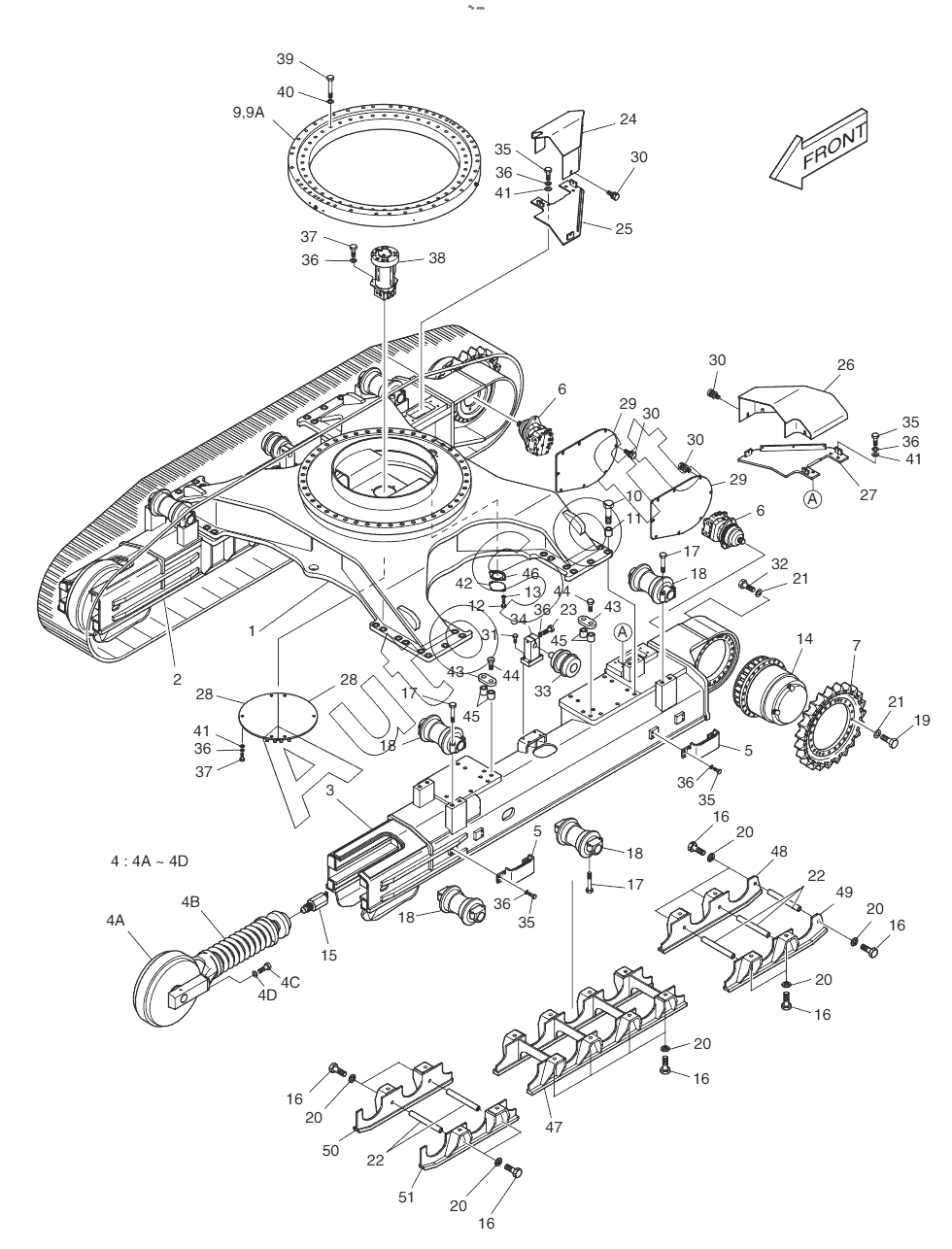

Каталог запасных частей к технике: Doosan S500LC-V (2007). TRACK FRAME - HEAVY DUTY
К1001949
1
2
2
3
3
4
4А
4А
4В
4С
4D
4D
5
5
6
6
7
9
9А
10
11
12
13
14
15
16
16
16
16
16
16
17
17
17
18
18
18
18
19
20
20
20
20
20
20
21
21
22
22
23
24
25
26
27
28
28
29
29
30
30
30
30
31
32
33
34
35
35
35
35
36
36
36
36
36
36
36
37
37
38
39
40
41
41
41
42
43
43
44
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К1001949 | К***9 | TRACK ASSY | |
| 1 | 6***А | FRAME, CENTER | |
| 10 | 1***А | BOLT M33X3.0X140 | |
| 11 | 1***9 | SPACER | |
| 12 | S***3 | BOLT M10X1.5X20 | |
| 13 | S***3 | WASHER;SPRING M10 | |
| 14 | 2***А | GEAR, REDUCTION | |
| 15 | 4***А | VALVE, GREASE | |
| 16 | S***6 | BOLT | |
| 17 | S***6 | BOLT | |
| 18 | 2***В | LOWER ROLLER ASSY | |
| 19 | S***6 | BOLT M20X2.5X65 | |
| 2 | К***1 | FRAME, SIDE (R.H) | |
| 2 | К***А | FRAME, SIDE (R.H) | |
| 20 | S***3 | WASHER, SPRING | |
| 21 | 2***А | WASHER, HARD | |
| 22 | К***8 | SPACER | |
| 23 | S***6 | BOLT M16X2.0X90 | |
| 24 | 2***В | COVER (R.H) | |
| 25 | 2***С | BRACKET (R.H) | |
| 26 | 2***В | COVER, TR (L.H) | |
| 27 | 2***С | BRACKET (L.H) | |
| 28 | 6***А | COVER, CENTER FRAME | |
| 29 | 2***А | COVER | |
| 3 | К***0 | FRAME, SIDE (L.H) | |
| 3 | К***А | FRAME, SIDE (L.H) | |
| 30 | 2***0 | Bolt, set | |
| 31 | S***6 | BOLT M16X2.0X60 | |
| 32 | S***6 | Bolt | |
| 33 | 2***А | ROLLER, UPPER | |
| 34 | 2***9 | BRACKET | |
| 35 | S***6 | Bolt | |
| 36 | S***3 | WASHER;SPRING | |
| 37 | S***6 | BOLT | |
| 38 | 2***В | JOINT, CENTER | |
| 39 | S***6 | BOLT M24X2.0X160 | |
| 4 | 2***9 | IDLER SUB ASSY | |
| 40 | 2***А | WASHER, HARDEN | |
| 41 | S***3 | WASHER M16 | |
| 42 | 2***2 | COVER | |
| 43 | 6***0 | PLATE | |
| 44 | 1***А | BOLT M33X3.0X120 | |
| 45 | 1***А | SPACER | |
| 46 | 2***А | PACKING | |
| 47 | К***3 | GUARD, LINK | |
| 48 | К***4 | GUARD, LINK | |
| 49 | К***5 | GUARD, LINK | |
| 4D | S***1 | Washer, spring | |
| 4А | 2***G | IDLER ASSY | |
| 4В | 2***С | TRACK SPRING ASSY | |
| 4С | S***6 | BOLT | |
| 5 | 2***1 | STEP | |
| 50 | К***6 | GUARD, LINK | |
| 51 | К***7 | GUARD, LINK | |
| 6 | 2***А | MOTOR, TRAVEL | |
| 7 | 1***А | SPROCKET | |
| 9 | 1***9 | BEARING, SWING | |
| 9А | 1***2 | Seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
