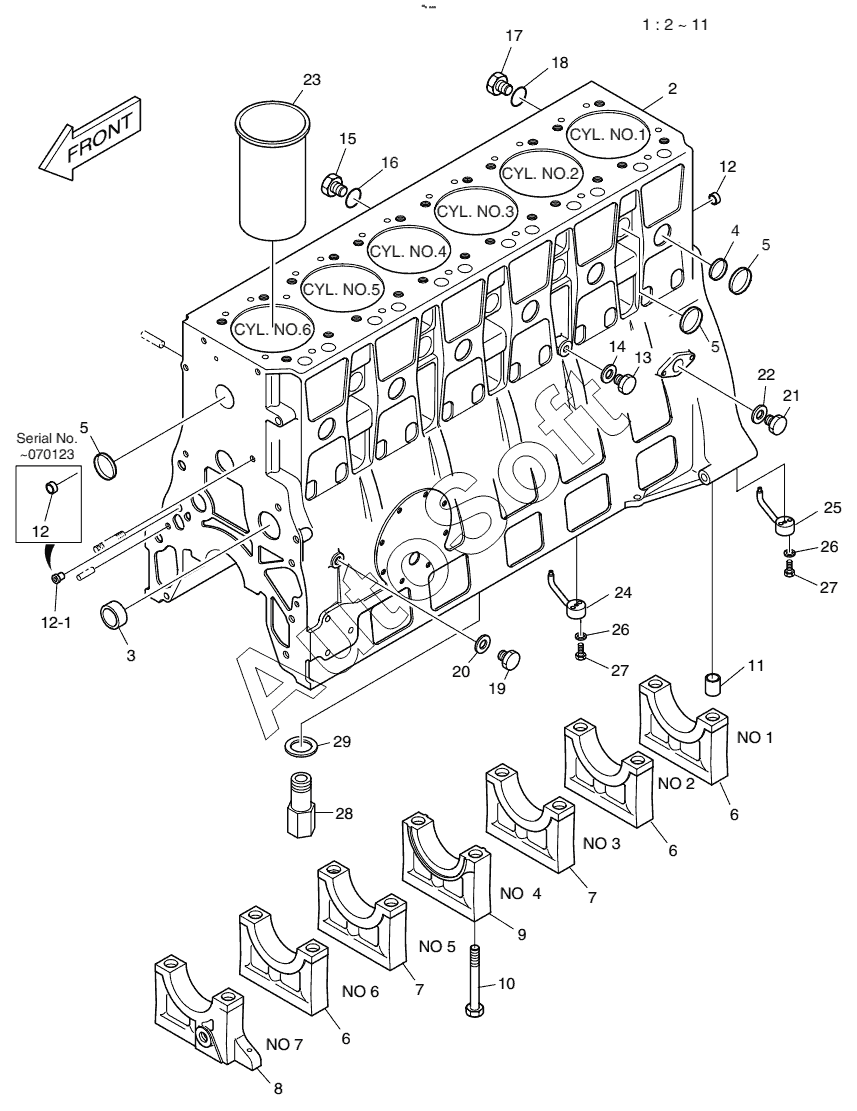

Каталог запасных частей к технике: Doosan S500LC-V (2007). CYLINDER BLOCK
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
9
10
11
11
11
11
11
11
12
12
12
12
12-1
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***B | CYLINDER BLOCK ASSY | |
| 1 | 6***C | CYLINDER BLOCK ASSY | |
| 1 | 6***D | CYLINDER BLOCK ASSY | |
| 1 | 6***E | CYLINDER BLOCK ASSY | |
| 1 | 6***F | CYLINDER BLOCK ASSY | |
| 10 | 6***B | BOLT, BEARING CAP | |
| 11 | 6***5 | RING, LOCATING | |
| 11 | 6***B | RING, LOCATING | |
| 12 | 6***1 | Plug | |
| 12 | 6***1 | Plug | |
| 12-1 | 6***8 | NOZZLE, SPRAY | |
| 13 | 6***7 | SCREW | |
| 14 | 0***9 | Ring | |
| 15 | 6***6 | SCREW, PLUG | |
| 15 | 6***A | SCREW, PLUG | |
| 16 | 0***8 | Ring | |
| 17 | 0***3 | Screw, plug | |
| 18 | 0***3 | RING, SEAL | |
| 19 | 6***1 | Screw | |
| 2 | 6***A | BLOCK, CYLINDER | |
| 2 | 6***B | BLOCK, CYLINDER | |
| 2 | 6***C | BLOCK, CYLINDER | |
| 20 | 0***2 | Ring | |
| 21 | 6***A | Screw | |
| 22 | 0***6 | Ring | |
| 23 | 6***2 | LINER, CYLINDER | |
| 23 | 6***А | LINER, CYLINDER | |
| 24 | 6***6 | OIL SPRAY NOZZLE | |
| 25 | 6***7 | OIL SPRAY NOZZLE | |
| 26 | 6***6 | BOLT, HEX. | |
| 27 | 0***8 | Washer | |
| 28 | 6***1 | RELIEF VALVE ASSY | |
| 29 | 0***4 | Ring | |
| 3 | 6***6 | BUSH, CAM SHAFT | |
| 4 | 6***8 | Plug | |
| 5 | 0***6 | PLUG, CORE | |
| 5 | 6***7 | Plug | |
| 6 | 6***A | BEARING | |
| 6 | 6***B | BEARING | |
| 7 | 6***A | BEARING | |
| 7 | 6***B | BEARING | |
| 8 | 6***B | BEARING | |
| 8 | 6***C | BEARING | |
| 9 | 6***A | CAP BEARING, THRUST | |
| 9 | 6***B | CAP BEARING, THRUST |
