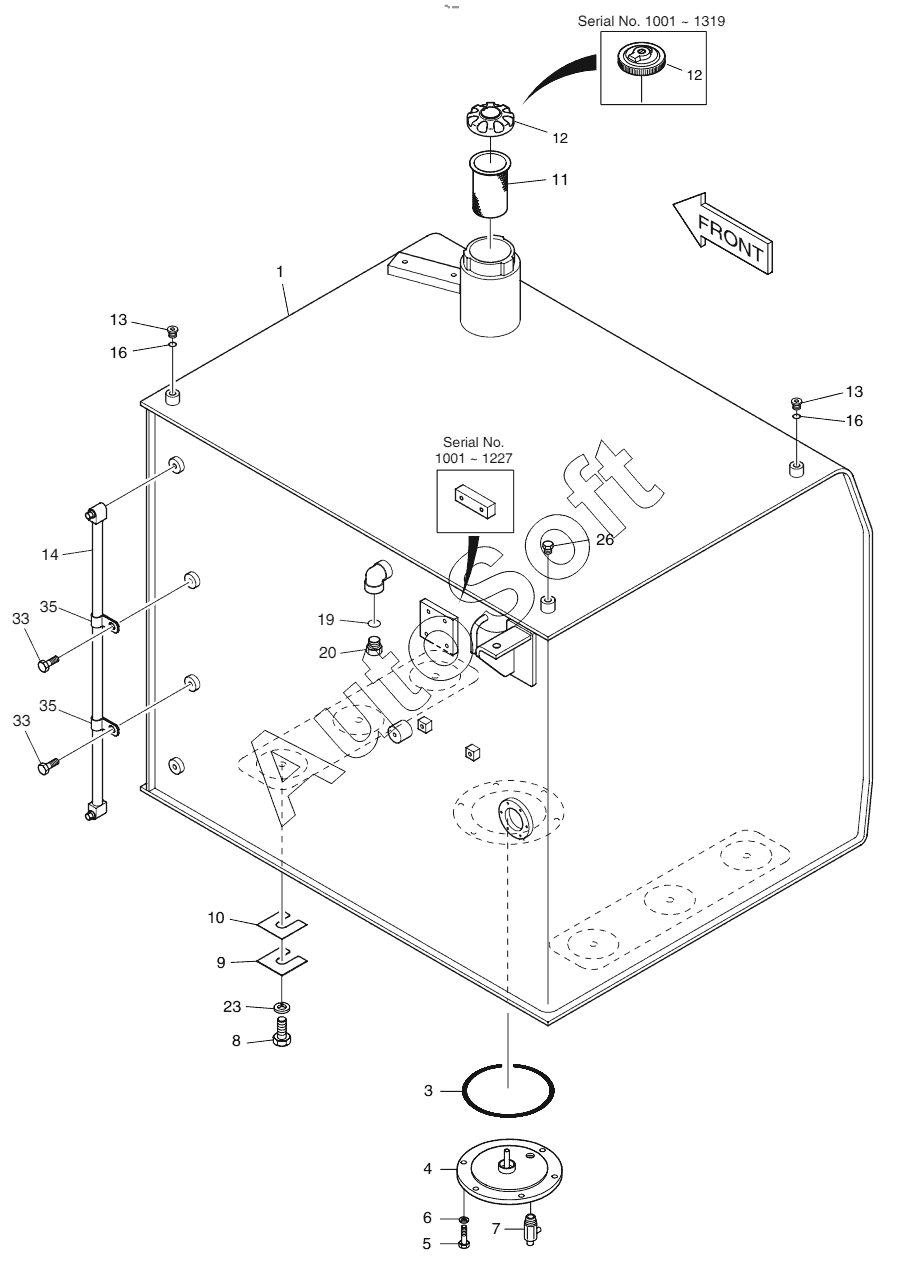

Каталог запасных частей к технике: Doosan S500LC-V (2007). FUEL TANK
11
35
35
33
33
26
23
20
19
16
16
14
13
13
12
12
12
12
12
12
12
12
12
12
12
12
11
10
9
8
7
7
6
5
4
3
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 470-00073 | 4***3 | FUEL TANK ASSY | |
| 1 | 4***E | TANK, FUEL | |
| 1 | 4***G | TANK, FUEL | |
| 1 | 4***H | TANK, FUEL | |
| 1 | 4***I | TANK, FUEL | |
| 1 | 4***J | TANK, FUEL | |
| 3 | S***0 | O-RING | |
| 4 | 4***3 | COVER | |
| 5 | S***3 | BOLT M10X1.5X25 | |
| 6 | S***3 | WASHER;SPRING M10 | |
| 7 | 1***7 | COCK | |
| 7 | 1***A | COCK | |
| 8 | S***1 | BOLT M16X2.0X60 | |
| 9 | 1***2 | SHIM | |
| 10 | 1***3 | SHIM | |
| 11 | 2***6 | FILTER;FUEL | |
| 11 | 4***5 | FILTER;FUEL | |
| 12 | 1***A | CAP;FUEL | |
| 12 | 1***8 | CAP;FUEL | |
| 12 | 2***8 | CAP;FUEL | |
| 12 | K***6 | CAP;FUEL | |
| 13 | 2***2 | PLUG PT1/4 | |
| 14 | 1***1 | Gauge, level | |
| 16 | S***1 | O-RING | |
| 19 | S***1 | O-RING | |
| 20 | 2***7 | PLUG PF1/2 | |
| 23 | 1***5 | Spacer | |
| 26 | S***3 | BOLT M12X1.75X16 | |
| 33 | 1***6 | BOLT M8X1.25X12 | |
| 35 | D***1 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
