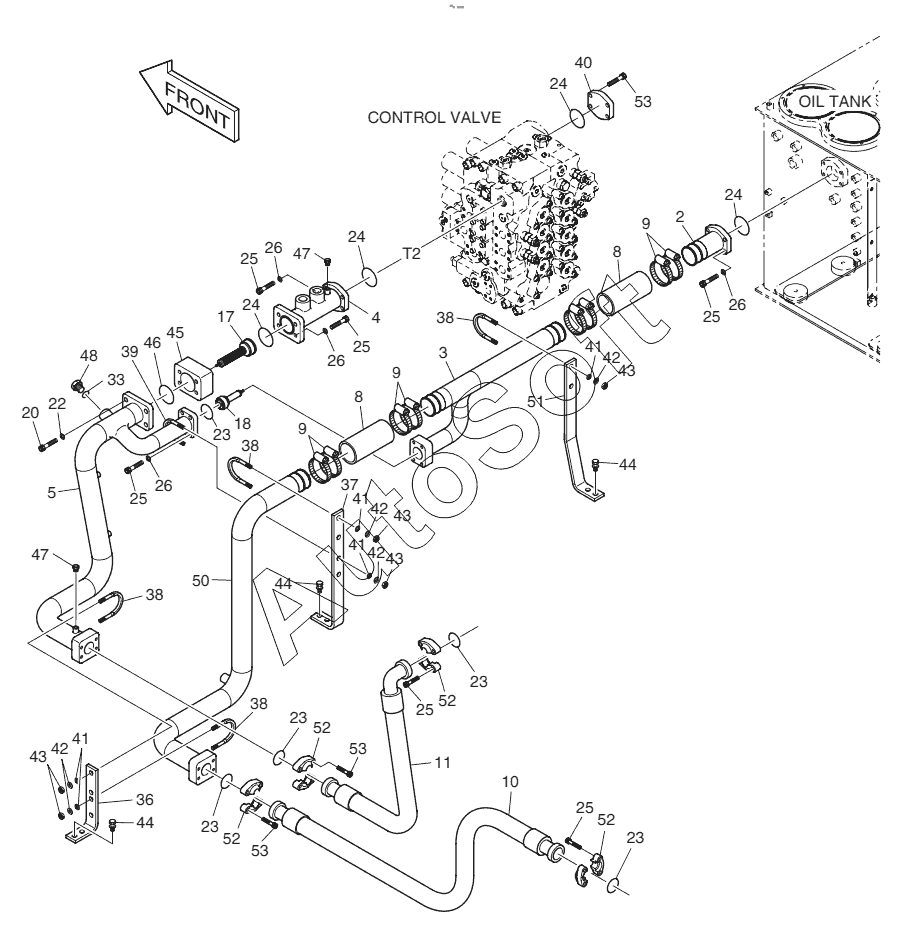

Каталог запасных частей к технике: Doosan S500LC-V (2007). OIL COOLER PIPING (2)
400-00706A
2
3
4
5
5
8
8
9
9
9
10
11
17
17
18
20
22
23
23
23
23
23
24
24
24
24
25
25
25
25
25
25
26
26
26
26
33
36
37
38
38
38
38
39
40
41
41
41
41
42
42
42
42
43
43
43
43
44
44
44
45
46
47
47
48
50
51
52
52
52
52
53
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00706A | 4***A | OIL COOLER PIPING | |
| 2 | 1***7 | PIPE | |
| 3 | 1***8 | PIPE | |
| 4 | 1***A | PIPE | |
| 5 | 1***A | PIPE | |
| 5 | 1***B | PIPE | |
| 8 | 2***1 | HOSE, RUBBER | |
| 9 | S***5 | CLAMP;HOSE | |
| 10 | D***2 | HOSE | |
| 11 | D***2 | HOSE | |
| 17 | 4***B | Valve, bypass | |
| 17 | 4***1 | Valve, by-pass | |
| 18 | 4***4 | Valve, by-pass | |
| 20 | S***6 | BOLT;SOCKET M16X2.0X45 | |
| 22 | S***3 | WASHER;SPRING | |
| 23 | 2***7 | O-RING | |
| 24 | 2***1 | O-RING | |
| 25 | S***6 | BOLT;SOCKET | |
| 26 | S***3 | Washer | |
| 33 | S***1 | O-RING | |
| 36 | 1***A | BRACKET | |
| 37 | 1***A | BRACKET | |
| 38 | 1***A | U-BOLT | |
| 39 | 1***A | Bolt, u | |
| 40 | 2***0 | FLANGE, COVER | |
| 41 | 2***6 | WASHER | |
| 42 | S***3 | WASHER;SPRING M10 | |
| 43 | S***3 | NUT M12 | |
| 44 | 2***0 | Bolt, set | |
| 45 | 4***A | Block | |
| 46 | 2***2 | O-RING | |
| 47 | 2***A | PLUG | |
| 48 | 2***9 | PLUG PFO1 | |
| 50 | 1***A | PIPE | |
| 51 | 1***9 | BRACKET | |
| 52 | 4***6 | Flange, split | |
| 53 | S***6 | BOLT |
