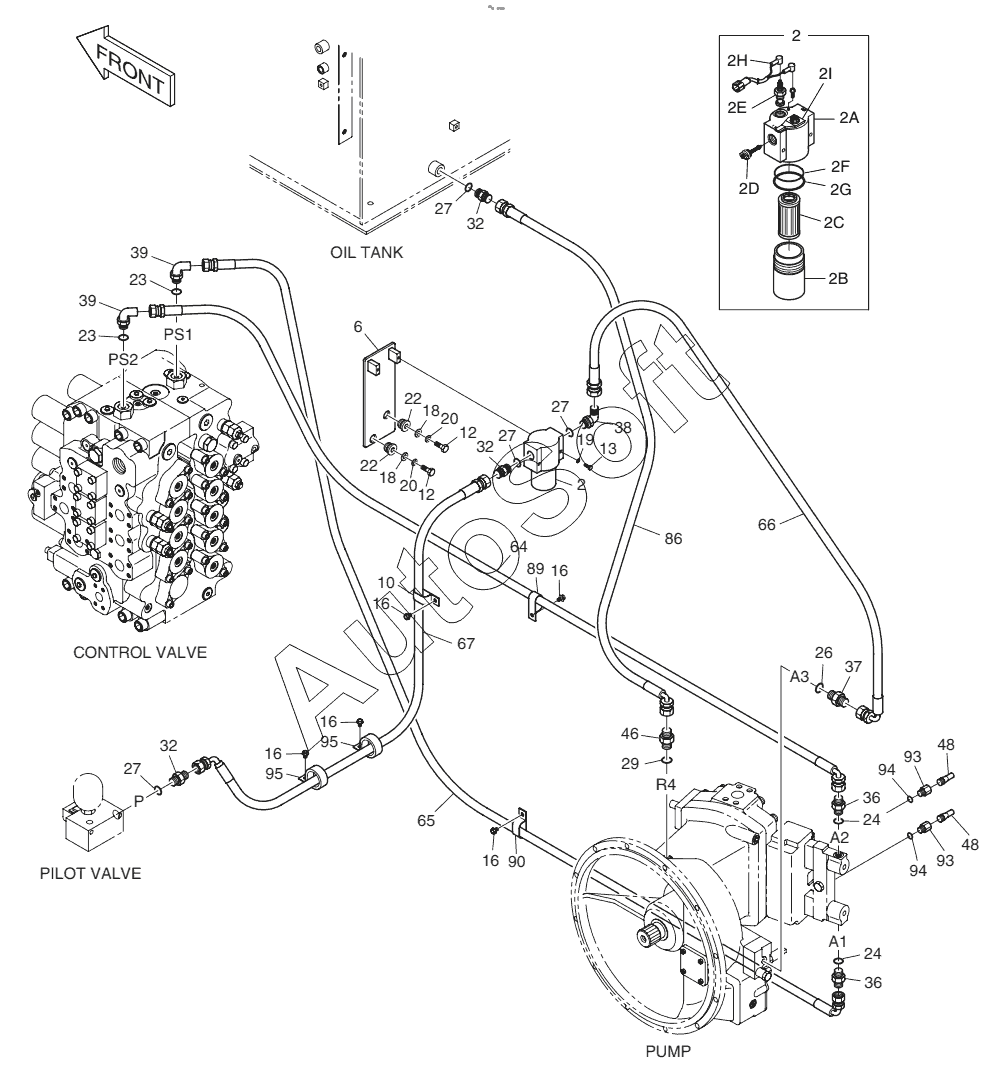

Каталог запасных частей к технике: Doosan S500LC-V (2007). PILOT PIPING (1)
2
2
2A
2B
2C
2D
2E
2F
2G
2H
2I
6
10
12
12
13
16
16
16
16
16
18
18
19
20
20
22
22
23
23
24
24
26
27
27
27
27
29
32
32
32
36
36
37
38
39
39
46
46
48
48
64
65
66
67
86
89
90
93
93
94
94
95
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00697 | 4***7 | PILOT PIPING | |
| 400-00697A | 4***A | PILOT PIPING | |
| 10 | 1***4 | Clip | |
| 12 | S***3 | BOLT M10X1.5X35 | |
| 13 | S***3 | BOLT M6X1.0X55 | |
| 16 | 1***6 | BOLT M8X1.25X12 | |
| 18 | 2***0 | WASHER | |
| 19 | S***3 | WASHER;SPRING M6 | |
| 2 | 4***A | FILTER;PILOT | |
| 20 | S***3 | WASHER;SPRING M10 | |
| 22 | 1***6 | RUBBER | |
| 23 | S***1 | O-RING | |
| 24 | S***1 | SEAL RING | |
| 26 | S***1 | SEAS RING | |
| 27 | S***1 | O-RING | |
| 29 | S***1 | O-RING | |
| 2A | H***D | Head | |
| 2B | 2***3 | CASE | |
| 2C | 2***4 | ELEMENT;PILOT FILTER | |
| 2D | 2***7 | VALVE;BY-PASS | |
| 2E | 2***A | INDICATOR | |
| 2F | Y***4 | RING;BACK UP | |
| 2G | Y***5 | O-RING | |
| 2H | 5***6 | HARNESS;PILOT FILTER | |
| 2I | 2***1 | BRACKET;HOUSING W9 | |
| 32 | 2***6 | ADAPTER | |
| 36 | 2***5 | ADAPTER | |
| 37 | 2***3 | ADAPTER | |
| 38 | 2***2 | ELBOW | |
| 39 | 2***4 | ELBOW | |
| 46 | 2***2 | ADAPTER | |
| 46 | D***4 | ADAPTER | |
| 48 | 2***5 | SENSOR;PRESSURE | |
| 6 | 1***1 | Bracket | |
| 64 | 2***4 | HOSE PF1/4-2800L | |
| 65 | 2***0 | HOSE PF1/4-2700L | |
| 66 | 2***4 | HOSE | |
| 67 | D***7 | HOSE | |
| 86 | 2***7 | Hose | |
| 89 | 1***2 | CLIP | |
| 90 | 1***4 | CLIP D26/M8 | |
| 93 | 1***6 | ADAPTER | |
| 94 | S***1 | O-RING | |
| 95 | 1***7 | CLIP;BAND |
