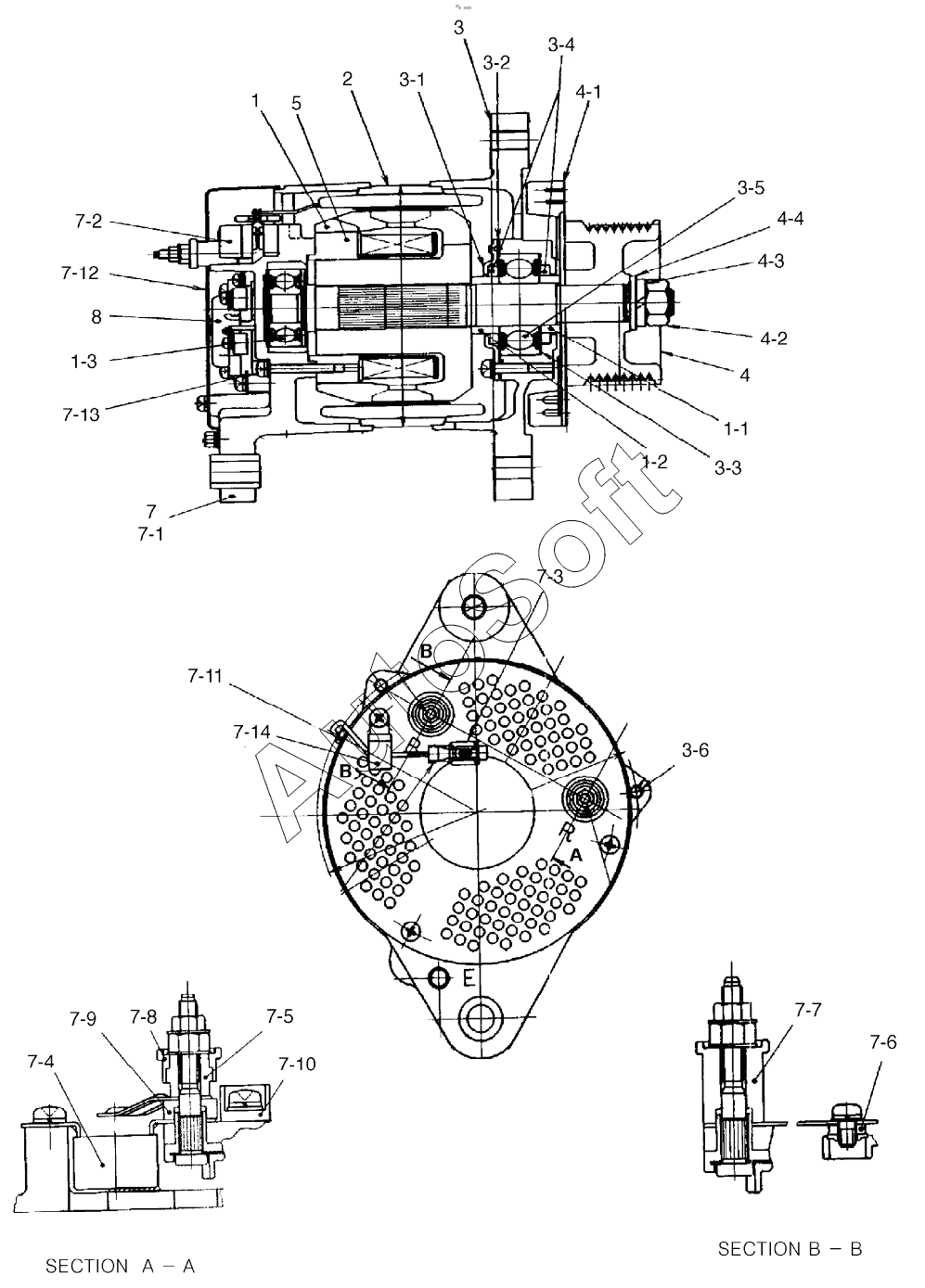

Каталог запасных частей к технике: Doosan S340LC-V (2009). ALTERNATOR
1
1-1
1-2
1-3
2
3
3-1
3-2
3-3
3-4
3-5
3-6
4
4-1
4-2
4-3
4-4
5
7
7-1
7-2
7-3
7-4
7-5
7-6
7-7
7-8
7-9
7-10
7-11
7-12
7-13
7-14
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-9009 | 2***9 | Alternator | |
| 1 | 0***0 | Rotor ass`y | |
| 1-1 | 1***0 | Collar | |
| 1-2 | 0***0 | Collar | |
| 1-3 | 0***0 | Bearing, ball | |
| 2 | 0***0 | Stator ass`y | |
| 3 | 0***0 | F. Bracket ass`y | |
| 3-1 | 0***0 | Retainer | |
| 3-2 | 0***0 | Retainer | |
| 3-3 | 1***0 | Retainer | |
| 3-4 | 0***0 | Packing | |
| 3-5 | 0***0 | Bearing, ball | |
| 3-6 | 0***2 | Bolt | |
| 4 | 0***0 | Pulley | |
| 4-1 | 0***0 | Fan | |
| 4-2 | 0***2 | Nut | |
| 4-3 | 1***2 | Washer, spring | |
| 4-4 | 1***2 | Washer, plain | |
| 5 | 0***0 | Coil, field | |
| 7 | 0***0 | R. Bracket ass`y | |
| 7-1 | 0***0 | Bracket, rear | |
| 7-10 | 0***0 | Bush, insulate | |
| 7-11 | 1***0 | Bush, gum | |
| 7-12 | 0***0 | Cover | |
| 7-13 | 0***2 | Screw | |
| 7-14 | 1***1 | Clip | |
| 7-2 | 0***0 | Rectifier ass`y | |
| 7-3 | 0***0 | Terminal ass`y | |
| 7-4 | 0***1 | Condenser | |
| 7-5 | 0***0 | Collar | |
| 7-6 | 0***0 | Collar | |
| 7-7 | 0***0 | Bush, insulate | |
| 7-8 | 0***0 | Bush, insulate | |
| 7-9 | 0***0 | Bush, insulate | |
| 8 | 0***0 | Regulator ass`y |
