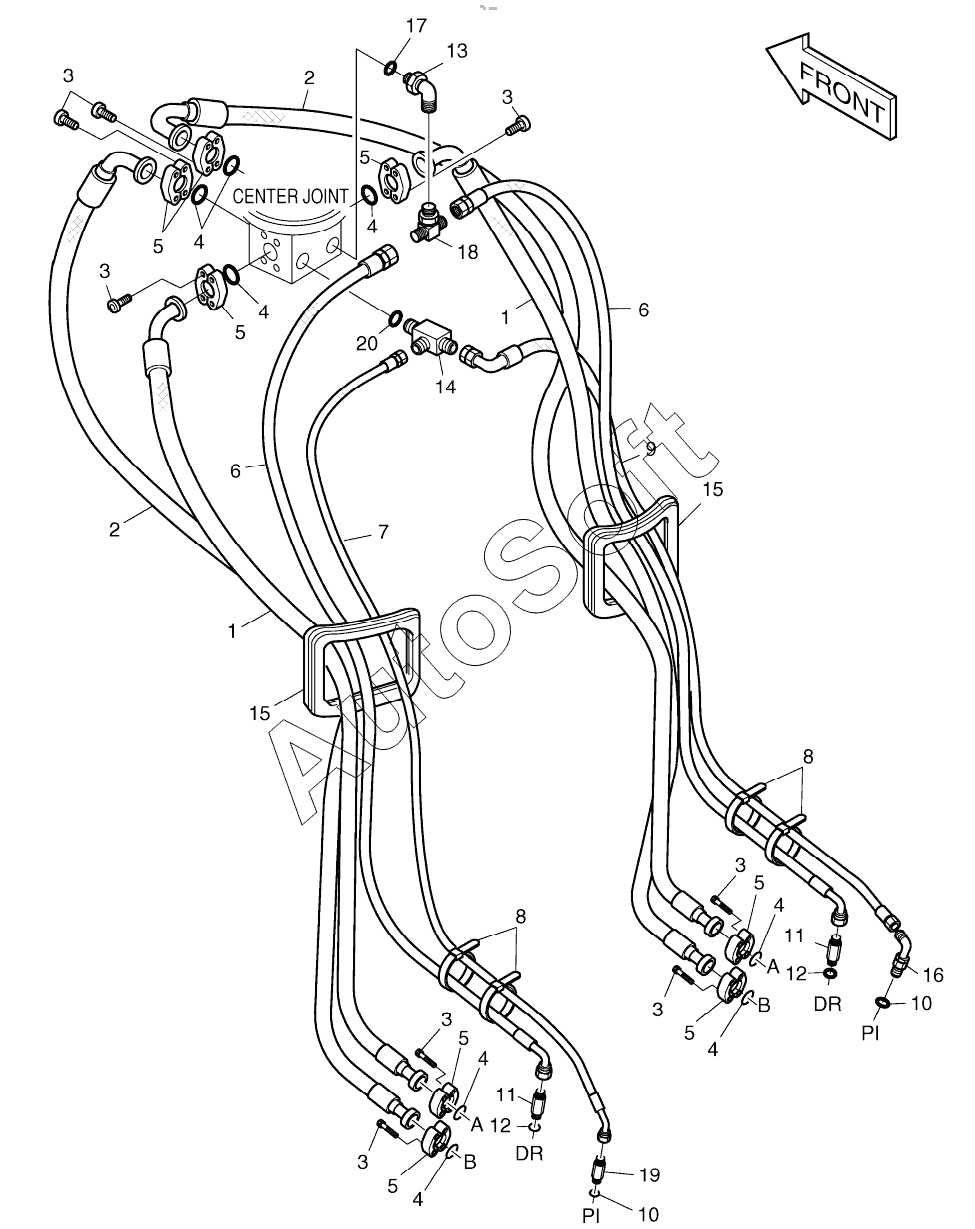

Каталог запасных частей к технике: Doosan S340LC-V (2009). TRAVEL PIPING - TRACK WIDTH 3000mm OPTION
400-01047
1
1
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
7
8
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01047 | 4***7 | TRAVEL PIPING | |
| 1 | D***6 | HOSE-2300L | |
| 2 | D***2 | HOSE-2400L | |
| 3 | S***6 | BOLT;SOCKET M12X1.75X35 | |
| 4 | 2***9 | O-RING | |
| 5 | 2***1 | FLANGE;SPLIT | |
| 6 | 2***1 | Hose | |
| 7 | 2***0 | HOSE PF1/4-2800L | |
| 8 | 2***1 | CLIP,BAND | |
| 9 | 2***5 | HOSE PF1/4-2900L | |
| 10 | S***1 | O-RING | |
| 11 | 2***3 | ADAPTER PFO1/2-PF1/2 | |
| 12 | S***1 | O-RING | |
| 13 | 2***0 | ELBOW | |
| 14 | 2***7 | TEE PFO3/8-2PF1/4 | |
| 15 | 2***9 | BUSHING, RUBBER | |
| 16 | 2***1 | Elbow | |
| 17 | S***1 | O-RING | |
| 18 | 2***4 | TEE | |
| 19 | 2***4 | ADAPTER;S PFO-PF1/4 | |
| 20 | S***1 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
