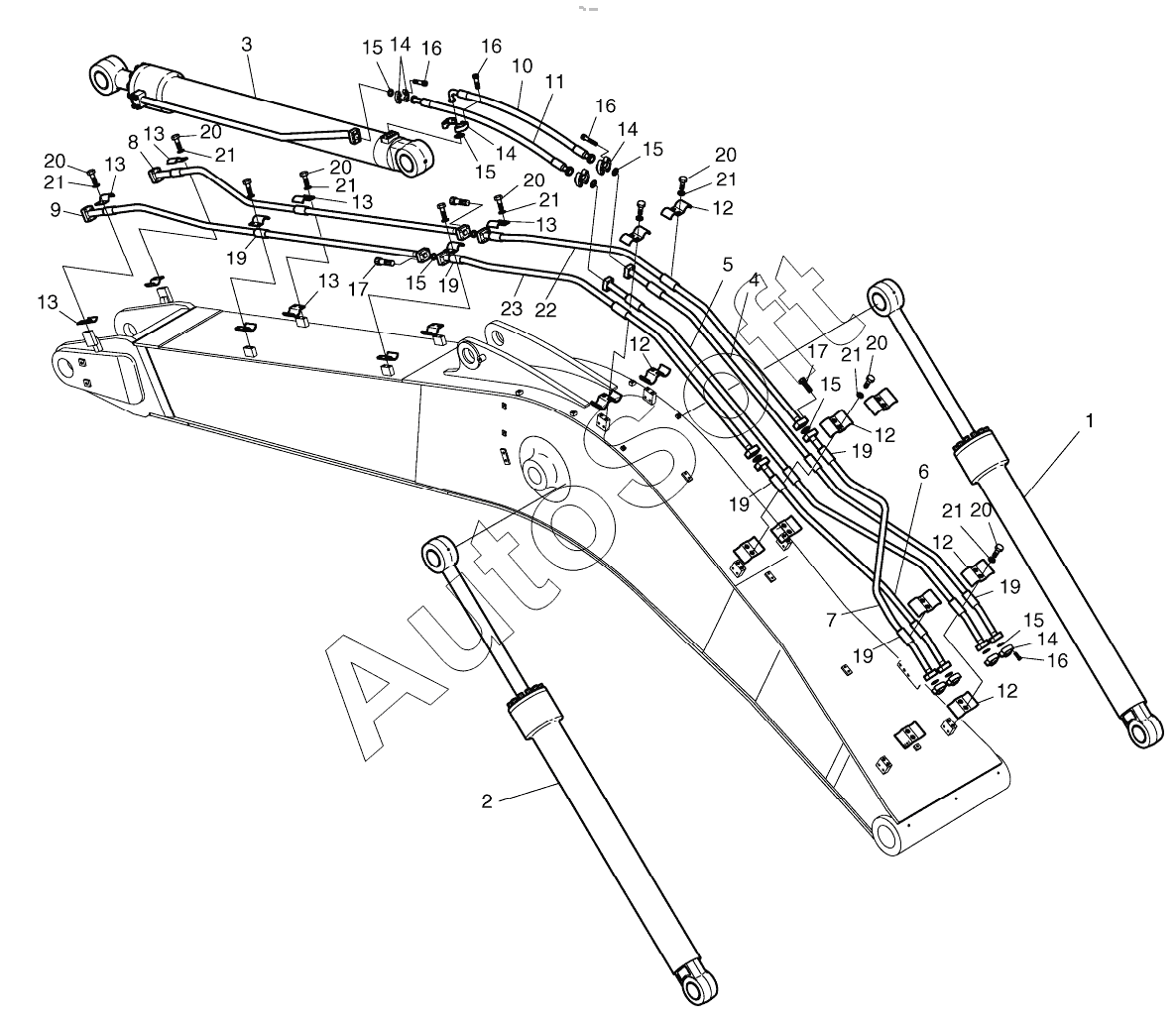

Каталог запасных частей к технике: Doosan S340LC-V (2009). BOOM PIPING
400-00785
1
2
3
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
19
19
19
19
19
19
20
20
20
20
20
20
20
21
21
21
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00785 | 4***5 | BOOM PIPING | |
| 1 | 2***E | CYLINDER, BOOM (R.H.) | |
| 2 | 2***E | CYLINDER, BOOM (L.H.) | |
| 3 | 2***G | CYLINDER, ARM | |
| 3 | 2***H | CYLINDER, ARM | |
| 4 | 1***A | PIPE | |
| 5 | 1***A | PIPE | |
| 6 | 1***A | PIPE | |
| 7 | 1***B | PIPE | |
| 8 | 1***5 | PIPE | |
| 9 | 1***6 | PIPE | |
| 10 | 2***6 | HOSE-1075L | |
| 11 | 2***6 | HOSE PF1-1300L | |
| 12 | 1***3 | CLAMP, PIPE | |
| 13 | 1***8 | CLAMP | |
| 14 | 2***8 | Flange | |
| 15 | 2***9 | O-RING | |
| 16 | S***6 | BOLT;SOCKET M10X1.5X40 | |
| 17 | S***6 | BOLT M10X1.5X50 | |
| 19 | 1***1 | RUBBER | |
| 20 | S***6 | BOLT | |
| 21 | S***3 | Washer | |
| 22 | 1***8 | PIPE | |
| 23 | 1***9 | PIPE |
