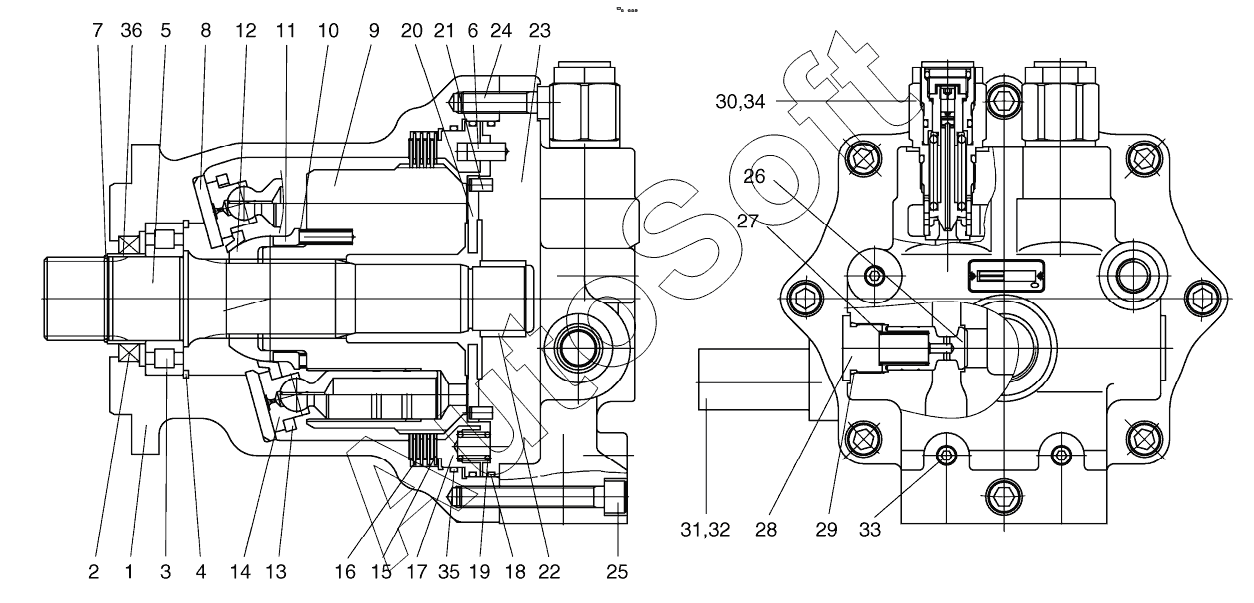

Каталог запасных частей к технике: Doosan S340LC-V (2009). SWING MOTOR
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
2401-9309KT
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401-9309A | 2***A | MOTOR, SWING | |
| 2401-9309KT | 2***T | SEAL KIT, SWING MOTOR | |
| 1 | J***1 | BODY | |
| 2 | O***2 | SEAL, OIL | |
| 3 | R***1 | BEARING, ROLL | |
| 4 | S***H | RING, SNAP | |
| 5 | J***2 | SHAFT | |
| 6 | J***3 | PIN | |
| 7 | S***2 | RING, STOP | |
| 8 | J***4 | PLATE, SHOE | |
| 9 | J***5 | CYLINDER, BLOCK | |
| 10 | J***6 | SPRING | |
| 11 | J***7 | SEAT, BALL GUIDE | |
| 12 | J***8 | GUIDE, BALL | |
| 13 | J***9 | PLATE, SET | |
| 14 | J***0 | PISTON ASSY | |
| 15 | J***1 | PLATE, FRICTION | |
| 16 | J***2 | PLATE | |
| 17 | J***3 | PISTON, BRAKE | |
| 18 | W***8 | O-RING | |
| 19 | J***4 | SPRING | |
| 20 | J***5 | PLATE, VALVE | |
| 21 | J***6 | PIN | |
| 22 | N***0 | BEARING, NEEDLE | |
| 23 | J***7 | COVER, REAR | |
| 24 | W***0 | BOLT, WRENCH | |
| 25 | W***5 | BOLT, WRENCH | |
| 26 | J***8 | POPPET | |
| 27 | J***9 | SPRING | |
| 28 | J***0 | PLUG, DRAIN | |
| 29 | P***6 | O-RING | |
| 30 | J***1 | RELIEF VALVE ASSY | |
| 31 | M***8 | VALVE, TIME DELAY | |
| 32 | W***5 | BOLT, WRENCH | |
| 33 | W***4 | PLUG | |
| 34 | P***1 | O-RING | |
| 35 | W***7 | O-RING | |
| 36 | B***5 | BUSHING |
