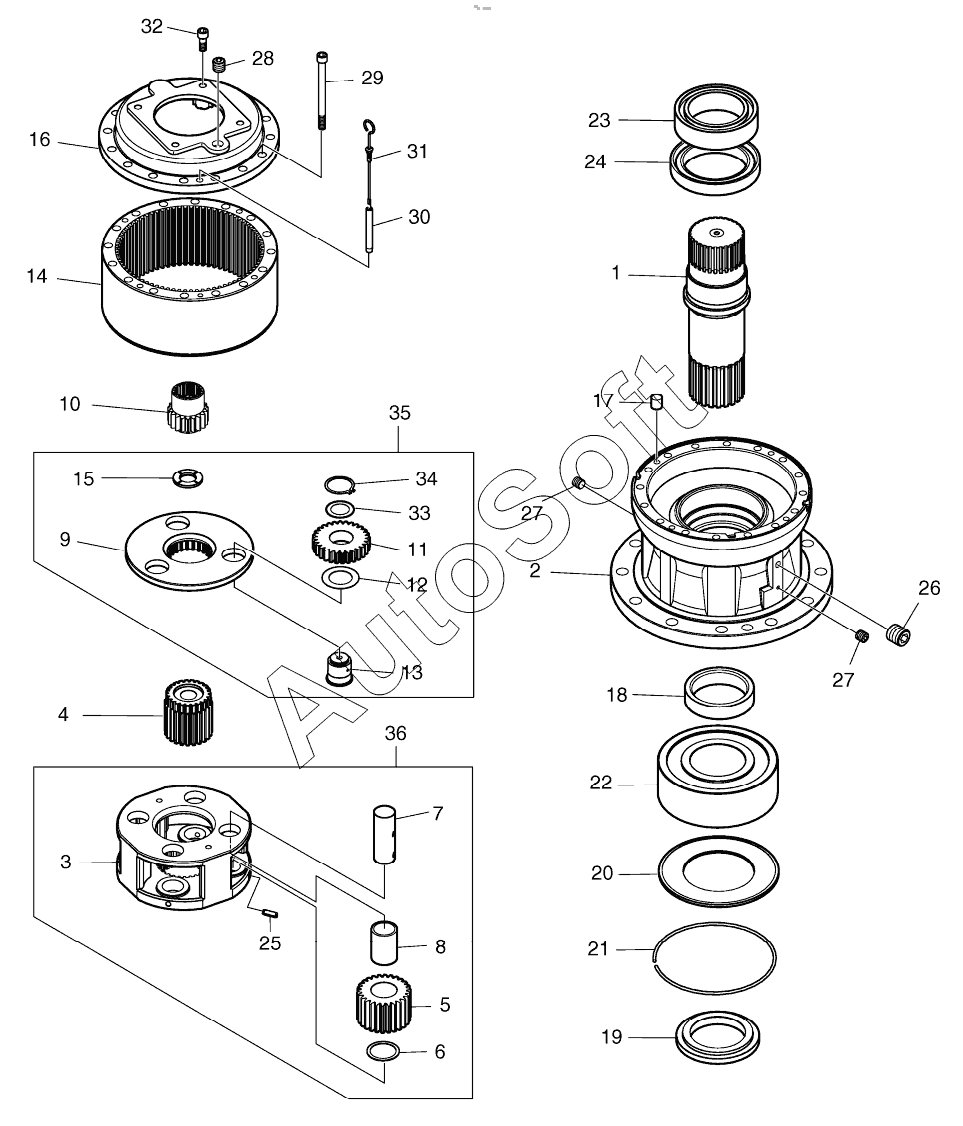

Каталог запасных частей к технике: Doosan S340LC-V (2009). SWING REDUCTION GEAR Serial No. 1055 -
27
27
18
19
20
21
22
23
24
24
25
26
17
28
29
30
30
31
32
33
34
35
36
7
404-00094A
404-00094B
1
1
2
3
3
4
5
6
404-00094
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-00094 | 4***4 | GEAR, REDUCTION | |
| 404-00094A | 4***A | GEAR, REDUCTION | |
| 404-00094B | 4***B | GEAR, REDUCTION | |
| 1 | 1***1 | SHAFT | |
| 1 | 1***A | SHAFT | |
| 2 | 4***2 | CASE, GEAR | |
| 3 | 2***6 | CARRIER NO.2 | |
| 3 | 2***A | CARRIER NO.2 | |
| 4 | 1***9 | GEAR, SUN NO.2 | |
| 5 | 1***7 | GEAR, PLANETARY NO.2 | |
| 6 | 2***3 | PLATE, SIDE NO.2 | |
| 7 | 1***9 | SHAFT FOR PIN NO.2 | |
| 8 | 1***8 | BUSH NO.2 | |
| 9 | 2***7 | CARRIER NO.1 | |
| 10 | 1***8 | GEAR, SUN NO.1 | |
| 11 | 1***2 | GEAR, PLANETARY NO.1 | |
| 12 | 2***4 | PLATE, SIDE NO.1 | |
| 13 | 1***7 | PIN ASS`Y | |
| 14 | 1***0 | GEAR, RING | |
| 15 | 2***5 | PLATE, THRUST | |
| 16 | 6***8 | COVER | |
| 17 | 7***8 | PIN, LOCK | |
| 18 | 1***3 | SPACER | |
| 19 | 1***4 | COLLAR | |
| 20 | 1***3 | PLATE | |
| 21 | 2***0 | RING, LOCK | |
| 22 | 1***8 | BEARING, SPHERICAL ROLLER | |
| 23 | 1***9 | BEARING, SPHERICAL ROLLER | |
| 24 | 1***4 | SEAL, OIL | |
| 24 | 1***2 | SEAL, OIL | |
| 25 | S***1 | PIN, SPRING | |
| 26 | S***0 | PLUG | |
| 27 | S***0 | PLUG | |
| 28 | S***0 | PLUG | |
| 29 | 1***4 | BOLT | |
| 30 | 1***3 | PIPE | |
| 30 | 1***A | PIPE | |
| 31 | 1***0 | BAR, LEVEL | |
| 32 | 1***3 | BOLT | |
| 33 | 2***6 | PLATE, SIDE NO.3 | |
| 34 | S***0 | RING;RETAINING | |
| 35 | 2***4 | CARRIER NO.1 ASSY | |
| 36 | 2***5 | CARRIER NO.2 ASSY |
