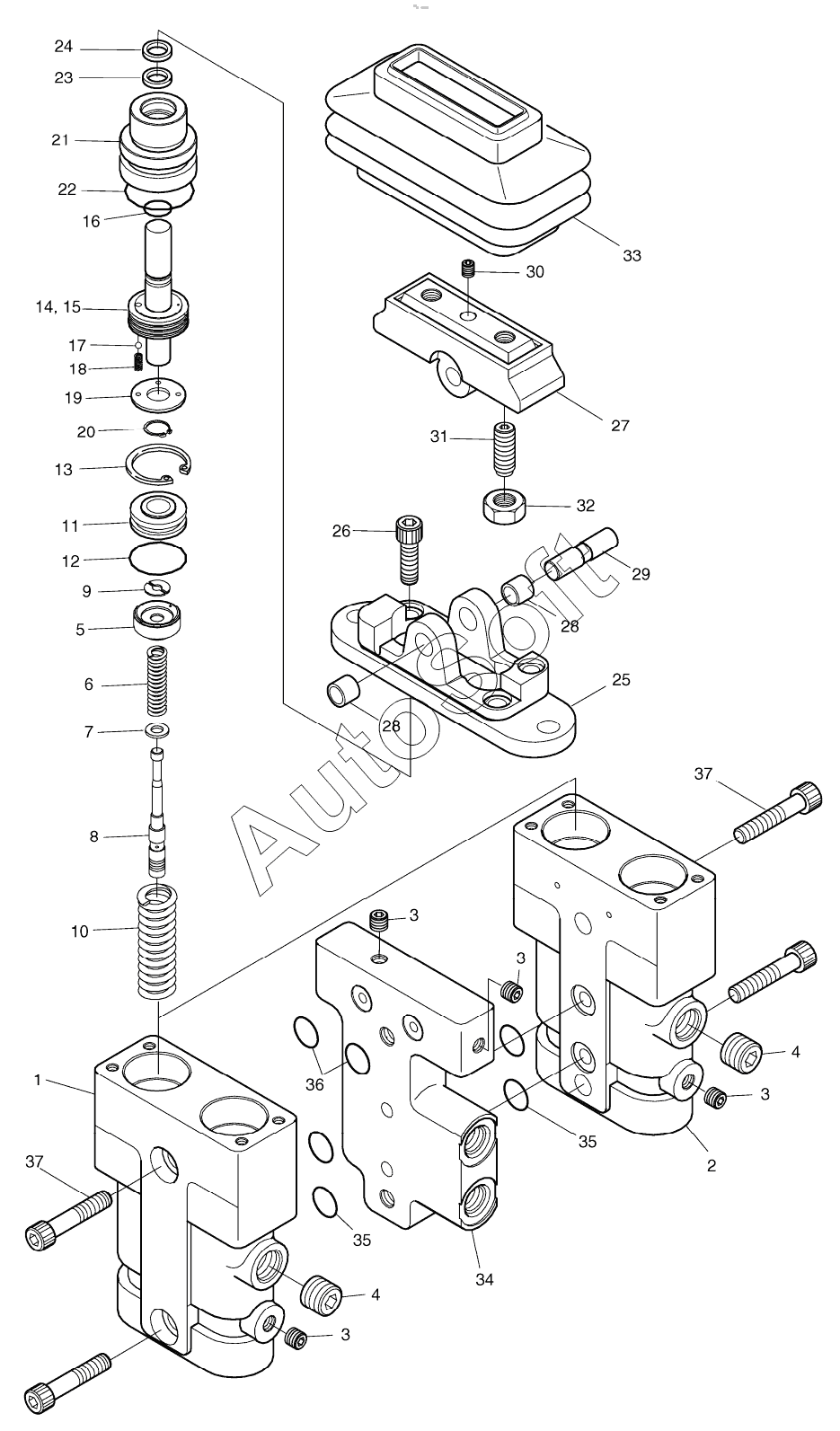

Каталог запасных частей к технике: Doosan S340LC-V (2009). PEDAL VALVE
29
20
21
22
23
24
25
26
27
28
28
19
30
31
32
33
34
35
35
36
37
37
10
1
2
3
3
3
3
4
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420-00030 | 4***0 | PEDAL VALVE | |
| 1 | J***1 | BODY(1) | |
| 2 | J***2 | BODY(2) | |
| 3 | N***6 | PLUG NPT1/16 | |
| 4 | W***8 | PLUG PT3/8 | |
| 5 | J***3 | SEAT;SPRING | |
| 6 | J***4 | SPRING | |
| 7 | J***8 | SEAT;SPRING | |
| 8 | J***5 | SPOOL | |
| 9 | J***6 | STOPPER | |
| 10 | J***7 | SPRING | |
| 11 | J***8 | GUIDE;ROD | |
| 12 | P***2 | O-RING | |
| 13 | S***H | RING;SNAP | |
| 14 | J***9 | ROD;PUSH | |
| 15 | S***6 | PIN;SPRING | |
| 16 | J***0 | SEAL | |
| 17 | S***8 | BALL;STEEL | |
| 18 | J***1 | SPRING | |
| 19 | J***2 | PLATE | |
| 20 | S***S | RING;SNAP | |
| 21 | J***3 | PLUG | |
| 22 | G***5 | O-RING | |
| 23 | R***2 | SEAL;ROD | |
| 24 | D***2 | SEAL;DUST | |
| 25 | J***4 | COVER | |
| 26 | W***0 | BOLT;WRENCH M6X1.0X30 | |
| 27 | J***5 | CAM | |
| 28 | D***0 | BUSH;DU 10X10 | |
| 29 | J***6 | SHAFT;CAM | |
| 30 | S***5 | SCREW;SET | |
| 31 | J***5 | SCREW;SET | |
| 32 | H***0 | NUT M10 | |
| 33 | J***6 | BELLOW | |
| 34 | J***5 | SPACER | |
| 35 | P***2 | O-RING | |
| 36 | P***0 | O-RING | |
| 37 | W***2 | BOLT;WRENCH M10X1.5X42 |
