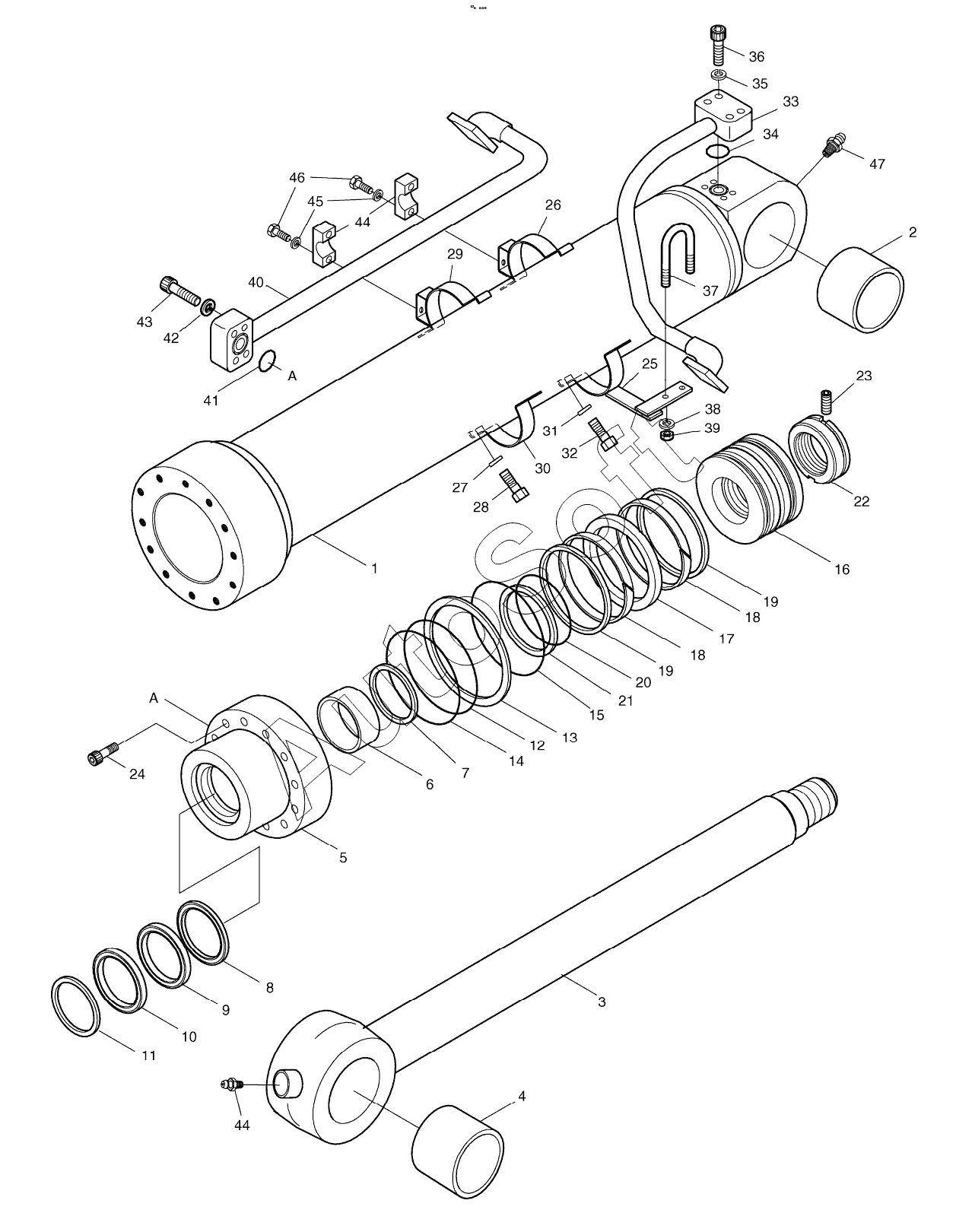

Каталог запасных частей к технике: Doosan S340LC-V (2009). BUCKET CYLINDER
36
24
25
26
27
28
29
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
44
45
46
47
2440-9281AKT
10
1
2
2
3
4
4
5
6
7
8
9
11
12
13
14
15
16
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2440-9281AKT | 2***T | SEAL KIT, BUCKET CYL. | |
| 2440-9281E | 2***E | CYLINDER, BUCKET | |
| 2440-9281H | 2***H | CYLINDER, BUCKET | |
| 1 | 5***3 | TUBE ASSY | |
| 2 | 0***1 | BUSH | |
| 2 | 5***0 | BUSH | |
| 3 | 5***2 | ROD ASSY | |
| 4 | 0***1 | BUSH | |
| 4 | 5***0 | BUSH | |
| 5 | 5***1 | COVER, ROD | |
| 6 | E***3 | Du-bush | |
| 7 | 0***0 | RING;RETAINING | |
| 8 | E***0 | Seal, buffer | |
| 9 | E***0 | U-packing | |
| 10 | E***0 | Wiper, dust | |
| 11 | 0***0 | Ring, retaining | |
| 12 | E***1 | O-RING | |
| 13 | 5***0 | RING, BACK UP | |
| 14 | E***0 | O-RING | |
| 15 | 0***0 | RING, CUSHION | |
| 16 | 5***0 | PISTON | |
| 17 | E***0 | SEAL, SLIPPER | |
| 18 | 0***0 | RING, WEAR | |
| 19 | 0***0 | RING, SLYD | |
| 20 | E***1 | O-ring | |
| 21 | 5***0 | Ring, back up | |
| 22 | 5***0 | Nut, piston | |
| 23 | E***4 | SCREW | |
| 24 | E***9 | BOLT, HEX SOCKET | |
| 25 | 5***1 | PIPE BAND ASSY-A | |
| 26 | 5***1 | PIPE BAND ASSY-B | |
| 27 | E***2 | WASHER;SPRING | |
| 28 | E***3 | BOLT;HEX | |
| 29 | 5***1 | PIPE BAND ASSY-B | |
| 30 | 0***1 | BAND, PIPE | |
| 31 | E***2 | WASHER;SPRING | |
| 32 | E***3 | BOLT;HEX | |
| 33 | 5***0 | PIPE ASSY-H | |
| 34 | E***1 | O-ring | |
| 35 | E***2 | WASHER;SPRING | |
| 36 | E***6 | Bolt, socket | |
| 37 | 0***0 | U-bolt | |
| 38 | E***2 | WASHER;SPRING | |
| 39 | E***3 | NUT;HEX. | |
| 40 | 5***0 | PIPE ASSY-R | |
| 41 | E***1 | O-ring | |
| 42 | E***2 | WASHER;SPRING | |
| 43 | E***6 | Bolt, socket | |
| 44 | 0***0 | Clamp, pipe | |
| 45 | E***2 | WASHER;SPRING | |
| 46 | E***3 | BOLT;HEX. | |
| 47 | E***2 | NIPPLE;GREASE |
